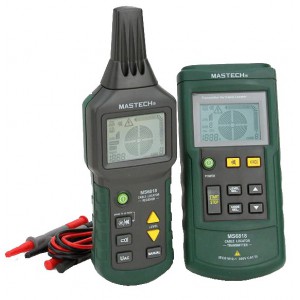

Кабелешукач MS 6818 — пошук прихованої проводки, кабелів і металевих комунікацій

Кабелешукач MS 6818 — портативний прилад для пошуку прихованої електропроводки, кабелів і металевих комунікацій у стінах, підлозі та ґрунті. Пристрій дає змогу визначати напрямок прокладання ліній, знаходити обриви й короткі замикання, відстежувати електричні кола, шукати запобіжники, розетки та інші елементи проводки. Залежно від способу підключення та умов вимірювання глибина виявлення може сягати приблизно 2 м, а для одиночного контуру — до 2,5 м.

MS 6818 може бути корисним під час монтажних, ремонтних та сервісних робіт, коли необхідно з'ясувати розташування прихованих комунікацій перед свердлінням стіни або підлоги, прокладанням нової проводки чи виконанням інших робіт. Прилад дозволяє досліджувати трасу без необхідності орієнтуватися лише на старі схеми прокладання кабелів або труб, які можуть бути відсутніми чи не відповідати фактичному розташуванню комунікацій.

Комплект приладу функціонально складається з передавача та приймача. Передавач формує сигнал, який подається на досліджуваний кабель або металеву лінію. Навколо провідника виникає змінне електричне поле, яке реєструється приймачем. Після обробки сигналу інформація відображається на РК-дисплеї, а зміна рівня прийнятого сигналу допомагає визначити напрямок проходження лінії та локалізувати потрібну ділянку.

Для яких завдань призначений MS 6818

Кабелешукач дозволяє виконувати не лише звичайний пошук прихованої електропроводки. Його функціональні можливості охоплюють декілька типових завдань, що виникають під час монтажу, ремонту та технічного обслуговування електричних і комунікаційних систем.

• виявлення кабелів та електричних ліній, прихованих у стінах або ґрунті;
• пошук металевих труб водопостачання та газопостачання;
• визначення маршруту прокладання електричної проводки;
• виявлення обривів у кабелях та прихованій електропроводці;
• пошук коротких замикань у кабелях і проводці;
• визначення запобіжників та відповідних їм електричних кіл;
• пошук розеток і розподільних коробок, які були випадково закриті штукатуркою;
• виявлення обривів і коротких замикань у проводці систем теплої підлоги;
• пошук і трасування телекомунікаційних та силових кабелів.

Принцип роботи кабелешукача

Передавач MS 6818 подає в досліджувану лінію сигнал змінної напруги, модульований цифровим сигналом. Навколо провідника формується електричне поле. Коли головка датчика приймача наближається до цього поля, у ній виникає наведений сигнал. Електроніка приймача підсилює його, обробляє та відображає результат на дисплеї.

Інтенсивність прийнятого сигналу змінюється залежно від положення приймача відносно кабелю або іншої досліджуваної лінії. Це дає змогу поступово простежувати маршрут прихованої проводки. Зміна сигналу також використовується для пошуку окремих пошкоджених ділянок, зокрема обривів або коротких замикань.

Для зручності роботи приймач має звукову індикацію. Висота звукового сигналу змінюється відповідно до інтенсивності прийнятого сигналу, тому орієнтуватися під час трасування можна не лише за показаннями дисплея. Для роботи в шумному середовищі передбачений гучний режим, а за необхідності передавач і приймач можуть працювати без звукового супроводу.

Пошук прихованої проводки

Одне з основних призначень MS 6818 — пошук електропроводки, прокладеної всередині стін, під підлогою або в інших конструкціях. Така можливість особливо корисна перед свердлінням отворів, монтажем обладнання або проведенням ремонту в приміщенні, коли точний маршрут проводів невідомий.

Прилад допомагає простежити напрямок проходження кабелю, визначити його положення відносно поверхні та перевірити окремі ділянки траси. Максимальна глибина пошуку залежить від матеріалу, способу підключення передавача, особливостей досліджуваної лінії та застосованого методу вимірювання.

Пошук кабелів та металевих труб

Функції MS 6818 не обмежуються електропроводкою. Прилад може використовуватися для виявлення кабелів, а також металевих труб водопостачання та газопостачання, прихованих у будівельних конструкціях або ґрунті. Передавач створює сигнал у досліджуваній металевій лінії, після чого приймач використовується для її трасування.

Це дозволяє визначати напрямок проходження комунікацій перед початком монтажних або ремонтних робіт. Водночас фактична дальність і глибина виявлення залежать від конкретної схеми підключення та умов пошуку.

Пошук обривів і коротких замикань

Кабелешукач MS 6818 може застосовуватися для локалізації обривів і коротких замикань у кабелях та електропроводці, у тому числі прихованій у стінах або в землі. Під час руху приймача вздовж маршруту кабелю оператор контролює зміну рівня сигналу та визначає ділянку, на якій його характер змінюється.

Окремо передбачена можливість пошуку пошкоджень проводки систем теплої підлоги. Це розширює сферу використання пристрою під час діагностики прихованих електричних контурів, доступ до яких безпосередньо ускладнений конструкцією підлоги або стін.

Робота з електричними колами

MS 6818 може використовуватися для визначення запобіжників і маршруту окремих електричних кіл. Прилад також допомагає відстежувати розетки та розподільні точки, які після будівельних або оздоблювальних робіт могли бути приховані під шаром штукатурки.

Передавач може контролювати напругу в досліджуваній лінії. Діапазон вимірювання постійної та змінної напруги становить від 12 до 400 В. Для змінної напруги робоча частота становить 50–60 Гц. Заявлена похибка вимірювання — ±2,5%. На дисплеї відображається тип виявленої напруги, а під час роботи з лінією під напругою передбачена відповідна попереджувальна індикація.

Передавач MS 6818

Передавач виконує одразу декілька функцій. Він формує пошуковий сигнал із частотою 125 кГц, передає його в досліджувану лінію та забезпечує контроль електричних параметрів. На РК-дисплеї можуть відображатися встановлена потужність сигналу, переданий код, стан батареї, значення виявленої напруги та її тип — постійна або змінна.

Передбачена функція самодіагностики передавача. Інформація про процес передавання сигналу відображається на дисплеї, завдяки чому користувач може контролювати стан приладу безпосередньо під час вимірювання.

Передавач має РК-дисплей з індикацією функцій та стовпчиковою діаграмою. Максимально допустима зовнішня постійна або змінна напруга становить 400 В. Категорія перенапруги — CAT III 300 В, ступінь забруднення — 2.

Приймач MS 6818

Приймач використовується безпосередньо для пошуку сигналу, створеного передавачем. На його дисплеї можуть відображатися рівень сигналу, переданий код, стан елементів живлення передавача та приймача, виміряне значення наведеної змінної напруги, а також попередження про наявність напруги в електричному колі.

Чутливість приймача можна регулювати автоматично або вручну. Така можливість дозволяє підбирати режим пошуку залежно від рівня сигналу та конкретних умов трасування. Приймач також підтримує автоматичну зміну частоти.

Для роботи в місцях із недостатнім освітленням дисплей приймача обладнаний підсвічуванням. Крім того, передавач і приймач оснащені лампами підсвічування, що полегшує роботу в темних приміщеннях, нішах та інших погано освітлених місцях.

Передбачене автоматичне вимкнення приймача: якщо протягом 10 хвилин не натискати кнопки, пристрій автоматично вимикається.

Глибина виявлення

Глибина пошуку MS 6818 залежить від матеріалу, способу вимірювання та схеми підключення. Для різних режимів виробником передбачені різні орієнтовні значення.

Технічні характеристики передавача MS 6818

Технічні характеристики приймача MS 6818

Індикація та керування

Інформація про роботу MS 6818 виводиться на РК-дисплеї передавача та приймача. Користувач може контролювати рівень сигналу, коди, стан елементів живлення та інші параметри, необхідні під час пошуку. Стовпчикова індикація дозволяє наочно оцінювати зміну рівня сигналу при переміщенні приймача вздовж передбачуваної траси кабелю.

Кнопкове керування супроводжується звуковим підтвердженням натискання. За необхідності звукову індикацію можна вимкнути. Це зручно під час роботи в приміщеннях, де небажані зайві звуки, тоді як у шумних умовах можна використовувати гучний режим приймача.

Робота в умовах недостатнього освітлення

Під час монтажу та діагностики нерідко доводиться працювати в технічних приміщеннях, нішах або інших місцях із недостатнім освітленням. Дисплей приймача MS 6818 має підсвічування, а передавач і приймач оснащені світлодіодними лампами. Це дозволяє контролювати показання та виконувати трасування без необхідності постійно використовувати окреме джерело освітлення безпосередньо біля приладу.

Можливість використання додаткових передавачів

Для розширення можливостей системи та розрізнення декількох сигналів допускається використання додаткових передавачів. Це може бути актуально у випадках, коли необхідно ідентифікувати різні лінії та відстежувати їх окремо.

Кому підійде кабелешукач MS 6818

Прилад орієнтований на завдання, пов'язані з монтажем і технічним обслуговуванням кабельних, електричних та інших металевих комунікацій. Його можна використовувати під час ремонту приміщень, прокладання силової проводки, телекомунікаційних кабелів, діагностики прихованих електричних кіл та пошуку окремих пошкоджень.

Завдяки поєднанню передавача і приймача MS 6818 дає можливість не лише виявити наявність прихованої лінії, а й простежити її маршрут. Регульована чутливість приймача, візуальна та звукова індикація, підсвічування, контроль напруги та декілька способів підключення роблять прилад універсальним рішенням для різних сценаріїв пошуку.

Основні переваги та функціональні можливості MS 6818

• пошук прихованої електропроводки та кабелів;
• трасування металевих труб і комунікацій;
• глибина пошуку при однополюсному підключенні приблизно до 2 м;
• пошук одиночного контуру на глибині до 2,5 м;
• пошук обривів та коротких замикань;
• діагностика проводки теплої підлоги;
• визначення запобіжників і маршрутів електричних кіл;
• пошук прихованих розеток і розподільних точок;
• вимірювання постійної та змінної напруги 12–400 В;
• вихідний сигнал передавача 125 кГц;
• ручне та автоматичне налаштування чутливості приймача;
• РК-дисплеї з наочною індикацією;
• звукова індикація рівня прийнятого сигналу;
• гучний і беззвучний режими роботи;
• підсвічування дисплея приймача;
• лампи підсвічування на передавачі та приймачі;
• автоматичне вимкнення приймача через 10 хвилин бездіяльності;
• можливість застосування додаткових передавачів.

MS 6818 для пошуку прихованих комунікацій

Кабелешукач MS 6818 поєднує функції трасошукача прихованої проводки та інструмента для діагностики окремих електричних ліній. Прилад допомагає визначати розташування кабелів і металевих комунікацій, знаходити несправності та перевіряти маршрути прокладання ліній без необхідності відкривати всю поверхню стіни або підлоги.

Наявність передавача та приймача дозволяє працювати з конкретною досліджуваною лінією, а індикація рівня сигналу допомагає послідовно простежувати її маршрут. Різні способи підключення дають можливість адаптувати метод пошуку до конкретного завдання, а вбудовані функції контролю напруги, регулювання чутливості та звукової індикації полегшують проведення вимірювань.

MS 6818 підходить для пошуку прихованої проводки, трасування кабелів, визначення положення металевих труб, пошуку обривів і коротких замикань, а також діагностики електричних кіл. Компактне виконання передавача та приймача дає змогу використовувати комплект безпосередньо на об'єктах під час монтажних, ремонтних і сервісних робіт.

```
