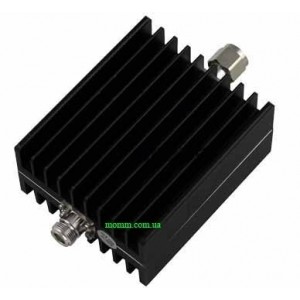

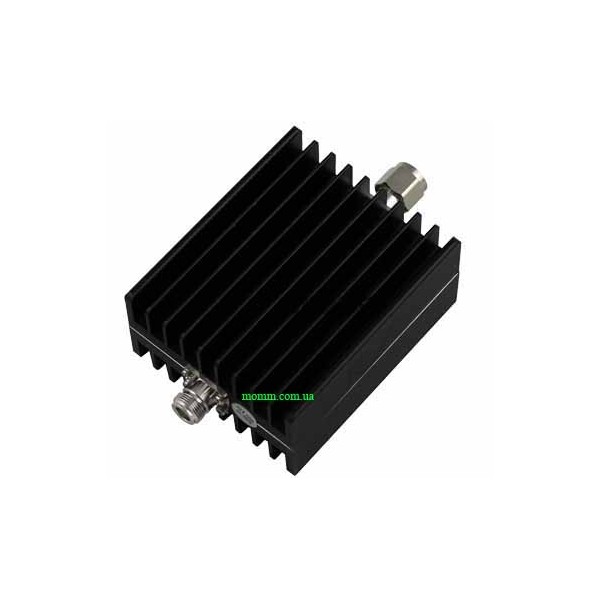

Атенюатор ALT 100W-20Db-3GHz-N — 100 Вт, 20 дБ, до 3 ГГц

Атенюатор ALT 100W-20Db-3GHz-N — це ВЧ-пристрій для контрольованого ослаблення потужного радіочастотного сигналу перед його подаванням на вимірювальне обладнання або інший тракт з обмеженим допустимим рівнем на вході. Модель розрахована на номінальну потужність 100 Вт, забезпечує фіксоване ослаблення 20 дБ і працює з сигналами частотою до 3 ГГц. Таке поєднання параметрів дає змогу використовувати атенюатор у вимірювальних схемах, де потрібно зменшити рівень ВЧ-сигналу до значення, прийнятного для підключеного приладу.

Основне призначення ALT 100W-20Db-3GHz-N — робота з потужними ВЧ-сигналами радіоелектронної апаратури, коли безпосереднє підключення джерела до входу вимірювального пристрою небажане через обмеження за рівнем сигналу. Атенюатор встановлюється в тракт і створює задане ослаблення 20 дБ. Завдяки цьому на наступну ділянку вимірювальної системи надходить сигнал зі зменшеним рівнем, а сам процес контролю параметрів стає зручнішим для схем, розрахованих на меншу вхідну потужність.

Основні характеристики ALT 100W-20Db-3GHz-N

• Номінальна потужність: 100 Вт.
• Ослаблення: 20 дБ.
• Робочий діапазон: до 3 ГГц.
• Тип роз’ємів: N-тато та N-мама.

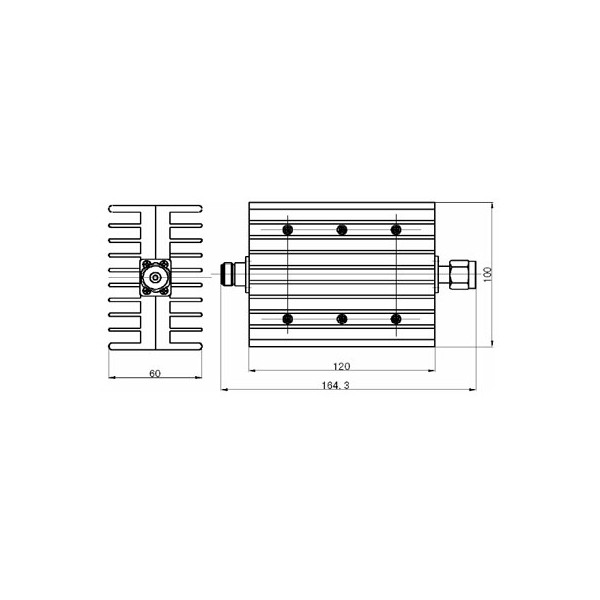

• Розміри: 150 × 80 × 60 мм.
• Комплектація: атенюатор ALT 100W-20Db-3GHz-N — 1 шт.

Для чого потрібен ВЧ-атенюатор на 100 Вт

У радіочастотних вимірюваннях рівень сигналу на виході передавача, підсилювача або іншого джерела може бути вищим за допустимий рівень входу вимірювального приладу. У такій ситуації між джерелом і вимірювальним обладнанням застосовують атенюатор. Він не призначений для формування сигналу або його підсилення: його функція полягає саме у заданому зменшенні рівня сигналу в тракті.

Модель ALT 100W-20Db-3GHz-N має номінальну потужність 100 Вт, тому орієнтована на роботу у схемах, де потрібне ослаблення достатньо потужного ВЧ-сигналу. Значення 20 дБ показує величину фіксованого ослаблення. Для потужності ослаблення 20 дБ відповідає зменшенню рівня у 100 разів. Це важливо враховувати під час побудови вимірювального тракту та подальшого перерахунку отриманих результатів.

Ослаблення 20 дБ: що означає цей параметр

Ослаблення в децибелах дає змогу компактно описувати співвідношення між рівнем сигналу на вході та виході атенюатора. У цій моделі заявлене ослаблення становить 20 дБ. Якщо оцінювати саме потужність, такий рівень ослаблення відповідає співвідношенню 100:1. Наприклад, під час розрахунків у вимірювальній схемі необхідно враховувати внесене атенюатором ослаблення, щоб правильно визначити початковий рівень сигналу до його проходження через пристрій.

Фіксоване значення 20 дБ спрощує використання атенюатора у повторюваних вимірювальних конфігураціях: користувач заздалегідь знає номінальне ослаблення, яке потрібно врахувати. При цьому перед підключенням важливо перевіряти допустиму вхідну потужність вимірювального обладнання та співвідносити її з очікуваним рівнем сигналу після ослаблення.

Робота з частотами до 3 ГГц

ALT 100W-20Db-3GHz-N розрахований на роботу з ВЧ-сигналами частотою до 3 ГГц. Цей параметр визначає верхню межу частотного діапазону, для якого заявлено використання моделі. Під час підбору атенюатора важливо порівнювати робочу частоту сигналу з допустимою частотою пристрою: обраний атенюатор повинен відповідати параметрам конкретної вимірювальної схеми.

Частотна межа до 3 ГГц робить модель придатною для відповідних радіочастотних трактів і лабораторних вимірювань у межах заявленого діапазону. Якщо система працює на вищій частоті, необхідно використовувати атенюатор з іншим допустимим частотним діапазоном. Такий підхід допомагає підбирати компоненти вимірювального тракту за реальними параметрами сигналу, а не лише за номінальною потужністю.

Роз’єми N-тато та N-мама

Для підключення до ВЧ-тракту в ALT 100W-20Db-3GHz-N використовуються роз’єми типу N: з одного боку N-тато, з іншого — N-мама. Така конфігурація дозволяє послідовно встановлювати атенюатор між сумісними елементами тракту без зміни його основного призначення. Перед монтажем потрібно перевірити відповідність типів роз’ємів на кабелях, вимірювальних приладах та іншому обладнанні.

Роз’ємне виконання має практичне значення під час складання вимірювальної системи: правильна сумісність з’єднань спрощує монтаж і зменшує потребу в додаткових перехідниках. Якщо в наявному тракті застосовуються інші стандарти роз’ємів, необхідність і тип адаптера слід визначати окремо з урахуванням всієї схеми.

Як використовувати атенюатор у вимірювальному тракті

Типова схема застосування передбачає встановлення атенюатора між джерелом ВЧ-сигналу та входом вимірювального приладу. Джерело подає сигнал на вхід атенюатора, після чого на його виході формується той самий сигнал зі зменшеним рівнем відповідно до номінального ослаблення 20 дБ. Далі ослаблений сигнал надходить на підключений вимірювальний пристрій.

Перед роботою необхідно оцінити не лише частоту, а й потужність сигналу. Для ALT 100W-20Db-3GHz-N вказана номінальна потужність 100 Вт, тому перевищувати заявлений параметр не слід. Також потрібно враховувати допустимий рівень сигналу на вході приладу, який підключається після атенюатора. Сам факт використання ослаблення 20 дБ не замінює розрахунок безпечного рівня для конкретного вимірювального входу.

На що звернути увагу під час вибору

Під час вибору ВЧ-атенюатора важливо одночасно перевіряти кілька параметрів. Перший — номінальна потужність, яка повинна відповідати умовам роботи. Другий — величина ослаблення: у цій моделі вона фіксована і становить 20 дБ. Третій — частотний діапазон до 3 ГГц. Четвертий — тип роз’ємів N-тато та N-мама. Якщо хоча б один із цих параметрів не відповідає вашій схемі, варто підібрати іншу конфігурацію атенюатора.

Окремо слід врахувати габарити пристрою — 150 × 80 × 60 мм. Це дозволяє заздалегідь оцінити можливість встановлення атенюатора у наявній вимірювальній конфігурації, на робочому стенді або між елементами ВЧ-тракту. Для стаціонарного чи лабораторного використання корисно попередньо продумати розташування кабелів і доступ до N-роз’ємів.

Переваги фіксованого ослаблення у вимірювальній схемі

Фіксований атенюатор застосовують у випадках, коли потрібне постійне та заздалегідь відоме номінальне ослаблення. На відміну від регульованих моделей, тут немає потреби встановлювати потрібне значення перед кожним вимірюванням: параметр ALT 100W-20Db-3GHz-N становить 20 дБ. Це зручно для схем, у яких одна й та сама конфігурація використовується регулярно.

Водночас фіксоване ослаблення означає, що модель потрібно підбирати саме під конкретне завдання. Якщо для вимірювання необхідне інше зменшення рівня сигналу, слід застосовувати атенюатор з відповідним номіналом або іншу конфігурацію тракту. Такий підхід дає змогу уникнути випадкового використання невідповідного значення ослаблення.

Кому може бути корисний ALT 100W-20Db-3GHz-N

Атенюатор може використовуватися фахівцями, які працюють з радіочастотною та радіоелектронною апаратурою, виконують вимірювання ВЧ-сигналів, перевіряють параметри обладнання або збирають вимірювальні стенди. Модель особливо актуальна там, де потрібно поєднати роботу з потужністю до заявлених 100 Вт, ослаблення 20 дБ і частотний діапазон до 3 ГГц.

Перед придбанням варто зіставити характеристики ALT 100W-20Db-3GHz-N з параметрами джерела сигналу та вимірювального пристрою. Це допоможе визначити, чи підходять потужність, частотна межа, ослаблення та N-роз’єми для вашої конфігурації. Для ВЧ-вимірювань такий попередній підбір особливо важливий, оскільки кожен компонент тракту має відповідати робочим умовам системи.

Комплектація та габарити

У комплект постачання входить один атенюатор ALT 100W-20Db-3GHz-N. Розміри пристрою становлять 150 × 80 × 60 мм. Зазначені габарити варто враховувати під час планування монтажу та розміщення обладнання, особливо якщо вимірювальний стенд має обмежений простір або атенюатор необхідно встановити безпосередньо між кабельними з’єднаннями.

Підсумок

ALT 100W-20Db-3GHz-N — фіксований ВЧ-атенюатор для ослаблення потужних сигналів у вимірювальних трактах. Його ключові параметри — номінальна потужність 100 Вт, ослаблення 20 дБ, частота до 3 ГГц, роз’єми N-тато/N-мама та габарити 150 × 80 × 60 мм. Модель доцільно розглядати для тих завдань, де ці характеристики відповідають параметрам джерела сигналу та допустимому рівню входу підключеного вимірювального обладнання.
