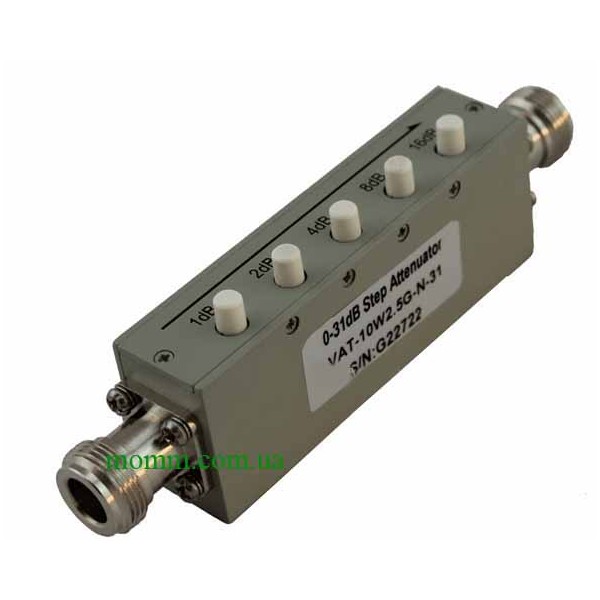

Атенюатор ALT 10WS 10 Вт, DC–2,5 ГГц зі ступінчастим регулюванням

ALT 10WS — радіовимірювальний атенюатор зі ступінчастим регулюванням ослаблення, розрахований на роботу в частотному діапазоні від постійного струму до 2,5 ГГц. Пристрій призначений для контрольованого зменшення рівня сигналу в радіочастотному тракті та може застосовуватися у вимірювальних системах, де необхідно встановлювати певне значення ослаблення. Номінальна середня потужність становить 10 Вт, а вхідний опір — 50 Ом.

Модель ALT 10WS поєднує широкий робочий частотний діапазон, ступінчасте встановлення ослаблення та стандартне для багатьох радіочастотних систем хвильове опір 50 Ом. Залежно від виконання доступні діапазони ослаблення 1–10 дБ, 1–30 дБ або 1–40 дБ. Для кожної модифікації виробником зазначено відповідну точність встановлення ослаблення.

Атенюатор оснащений з’єднанням N-Female. Робочий температурний діапазон становить від -20 до +85 °C, тому пристрій може використовуватися в умовах значних змін температури в межах установлених виробником параметрів. Корпус має розміри 122 x 30 x20 мм, маса пристрою — 0.25 кг.

Особливості атенюатора ALT 10WS

Однією з ключових особливостей ALT 10WS є можливість ступінчастої зміни ослаблення сигналу. Такий принцип дає змогу вибирати необхідне значення в межах діапазону конкретної модифікації. Це зручно для радіовимірювальних схем і трактів, у яких потрібно послідовно змінювати рівень сигналу та працювати з визначеними значеннями загасання.

Виробником для ALT 10WS заявлено хороші електричні характеристики, низький коефіцієнт загасання та низький КСХН. Значення коефіцієнта стоячої хвилі за напругою становить <1.3:1. Пристрій має вхідний опір 50 Ом і розрахований на середню потужність 10 Вт.

Ще одна зазначена особливість моделі — відсутність необхідності в обслуговуванні. Це спрощує експлуатацію атенюатора в складі радіовимірювального обладнання та дозволяє використовувати його як функціональний елемент тракту без додаткових процедур технічного обслуговування, якщо умови роботи відповідають заявленим характеристикам.

Частотний діапазон DC–2,5 ГГц

Атенюатор ALT 10WS працює в частотному діапазоні DC–2.5 ГГц. Нижня межа DC означає можливість роботи від постійної складової, тоді як верхня робоча частота становить 2,5 ГГц. Завдяки цьому одна модель охоплює широкий частотний інтервал і може бути включена до відповідного 50-омного радіовимірювального тракту.

Під час вибору атенюатора важливо враховувати не лише максимальне значення ослаблення, а й робочу частоту, допустиму потужність, тип з’єднання та хвильовий опір. Для ALT 10WS ці основні параметри визначені як DC–2.5 ГГц, 10 Вт, 50 Ом і N-Female відповідно.

Ступінчасте регулювання ослаблення

ALT 10WS представлений у декількох виконаннях, які відрізняються доступним діапазоном ослаблення. Модифікація ALT10WS-10-S забезпечує значення від 1 до 10 дБ, ALT10WS-30-S — від 1 до 30 дБ, а ALT10WS-40-S — від 1 до 40 дБ.

Для кожного діапазону встановлено свою точність. Для ALT10WS-10-S вона становить ±0.8 дБ, для ALT10WS-30-S — ±1.0 дБ, а для ALT10WS-40-S — ±1.5 дБ. Таким чином, при виборі конкретного виконання можна орієнтуватися не лише на необхідний максимальний рівень ослаблення, а й на зазначену для цієї модифікації точність.

Основні технічні характеристики ALT 10WS

Технічні параметри атенюатора дозволяють оцінити його сумісність із конкретним радіочастотним трактом або вимірювальною системою. Модель має 50-омний вхідний опір, розрахована на середню потужність 10 Вт і використовує з’єднання N-Female. Максимальна робоча частота становить 2,5 ГГц.

Потужність 10 Вт і хвильовий опір 50 Ом

Середня допустима потужність ALT 10WS становить 10 Вт. Цей параметр необхідно враховувати при включенні атенюатора в радіочастотний тракт, оскільки він визначає заявлений виробником рівень середньої потужності для пристрою. Разом із частотним діапазоном та необхідним ослабленням потужність є одним з основних критеріїв вибору відповідної моделі.

Вхідний опір атенюатора становить 50 Ом. Це значення необхідно враховувати при підключенні ALT 10WS до інших елементів системи. Для коректного вибору обладнання важливо, щоб параметри використовуваних компонентів відповідали вимогам конкретного вимірювального тракту.

КСХН та параметр PIM

Для ALT 10WS вказано КСХН <1.3:1. КСХН є одним із параметрів, які враховують при роботі з радіочастотними компонентами та оцінюванні їх використання в конкретному тракті. Виробник окремо зазначає низький КСХН серед особливостей цієї моделі.

Також у технічних характеристиках наведено параметр PIM (IM3) <-120 дБc @2x43 дБm. Значення подано відповідно до специфікації пристрою без зміни технічного позначення.

З’єднання N-Female

Для підключення атенюатора використовується N-Female. Під час підбору кабелів, перехідників та інших компонентів радіочастотного тракту слід враховувати саме цей тип з’єднання. Тип роз’єму є важливим практичним параметром, оскільки від нього залежить можливість безпосереднього підключення атенюатора до наявного обладнання або необхідність використання відповідного адаптера.

Перед придбанням ALT 10WS доцільно перевірити тип конекторів у системі, в якій планується його використання, а також відповідність хвильового опору, робочої частоти, потужності та потрібного діапазону ослаблення.

Робочий температурний діапазон і конструктивні параметри

Заявлений діапазон робочої температури ALT 10WS становить від -20 до +85 ℃. Це одна з характеристик, яку варто враховувати при виборі місця та умов експлуатації пристрою.

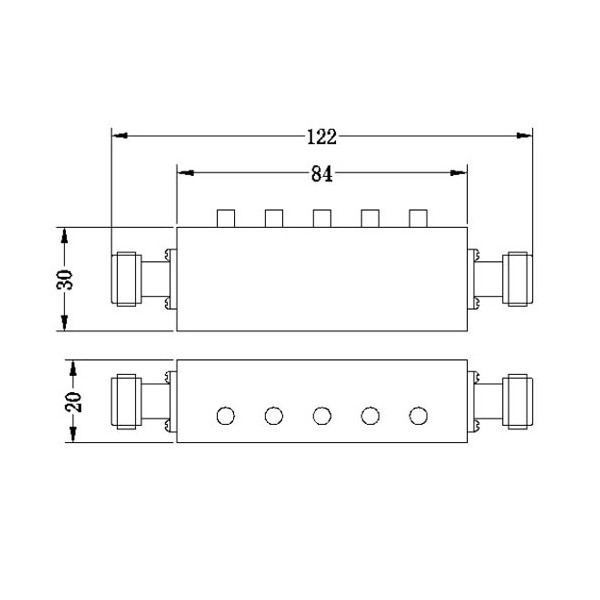

Габарити атенюатора становлять 122 x 30 x20 мм, а вага — 0.25 кг. Ці параметри допомагають заздалегідь оцінити можливість розміщення пристрою в складі вимірювального тракту, на робочому місці або у відповідній апаратній конфігурації.

Як вибрати виконання ALT 10WS

Головна відмінність між представленими модифікаціями ALT 10WS полягає в доступному діапазоні ослаблення та його точності. Якщо потрібне регулювання в межах до 10 дБ, відповідним виконанням є ALT10WS-10-S з діапазоном 1–10 дБ та точністю ±0.8 дБ.

Для задач, де необхідний ширший інтервал, передбачено ALT10WS-30-S зі значеннями від 1 до 30 дБ і точністю ±1.0 дБ. Найбільший із зазначених для серії діапазонів має ALT10WS-40-S — від 1 до 40 дБ з точністю ±1.5 дБ.

Таким чином, при виборі модифікації варто насамперед визначити необхідний максимальний рівень ослаблення. Додатково потрібно врахувати точність конкретного виконання. Інші наведені для ALT 10WS характеристики включають частотний діапазон DC–2.5 ГГц, середню потужність 10 Вт, опір 50 Ом і з’єднання N-Female.

Застосування в радіовимірювальному тракті

ALT 10WS належить до радіовимірювальних атенюаторів і забезпечує ступінчасту зміну рівня ослаблення. Основне призначення такого компонента — внесення заданого ослаблення в сигнал у межах параметрів вибраної модифікації. Можливість змінювати значення ступінчасто робить пристрій зручним там, де необхідно послідовно встановлювати різні рівні загасання.

Перед включенням пристрою в конкретну систему необхідно зіставити параметри тракту з характеристиками атенюатора. Особливу увагу слід приділити максимальній частоті 2,5 ГГц, середній потужності 10 Вт, опору 50 Ом та типу з’єднання N-Female. Також необхідно вибрати потрібний діапазон регулювання — до 10, 30 або 40 дБ залежно від модифікації.

Переваги ступінчастого атенюатора ALT 10WS

ALT 10WS поєднує в одному радіочастотному компоненті регульоване ослаблення, роботу до 2,5 ГГц та середню потужність 10 Вт. Серед заявлених виробником особливостей — хороші електричні характеристики, низький коефіцієнт загасання, низький КСХН і відсутність необхідності в обслуговуванні.

Наявність декількох модифікацій дозволяє підібрати модель відповідно до необхідного діапазону ослаблення. ALT10WS-10-S розрахований на 1–10 дБ, ALT10WS-30-S — на 1–30 дБ, ALT10WS-40-S — на 1–40 дБ. Точність відповідно становить ±0.8, ±1.0 та ±1.5 дБ.

Для користувача це означає можливість вибрати не просто атенюатор на 10 Вт, а конкретне виконання ALT 10WS відповідно до потрібного рівня регулювання. Водночас усі основні параметри — частота, потужність, опір і тип з’єднання — необхідно перевіряти щодо вимог обладнання, з яким використовуватиметься пристрій.

Атенюатор ALT 10WS — основне про модель

ALT 10WS — ступінчастий радіовимірювальний атенюатор 50 Ом із робочим частотним діапазоном DC–2,5 ГГц і середньою потужністю 10 Вт. Пристрій обладнаний з’єднанням N-Female та доступний у варіантах з ослабленням 1–10, 1–30 і 1–40 дБ.

Модель розрахована на використання в радіочастотних вимірювальних трактах, де необхідне кероване ослаблення сигналу в межах заданого діапазону. При виборі конкретного варіанта ALT 10WS слід орієнтуватися на потрібне значення ослаблення, точність, частотний діапазон, допустиму середню потужність, хвильовий опір та тип роз’єму.

Якщо для радіовимірювальної системи потрібен ступінчастий атенюатор 10 Вт до 2,5 ГГц з опором 50 Ом і з’єднанням N-Female, характеристики ALT 10WS дозволяють оцінити його відповідність цим вимогам та вибрати необхідну модифікацію за діапазоном ослаблення.
