Регульований кнопковий атенюатор 3G-30-2W-5-N

Регульований кнопковий атенюатор 3G-30-2W-5-N — коаксіальний пристрій для керованого ослаблення високочастотного сигналу без необхідності розривати вимірювальне коло під час зміни встановленого рівня. Модель розрахована на роботу з частотами до 3 ГГц, підтримує потужність до 2 Вт і оснащена роз’ємами типу N. Кнопкова система регулювання дає змогу послідовно задавати необхідне ослаблення за допомогою п’яти ступенів із номіналами 1, 2, 4, 8 і 16 дБ.

Такий принцип регулювання зручний у ситуаціях, коли потрібно контрольовано змінювати рівень сигналу в радіочастотному тракті та спостерігати за реакцією підключеного обладнання. Замість заміни окремих фіксованих атенюаторів оператор може використовувати один пристрій і вибирати потрібне значення за допомогою кнопок. Виробником для цієї моделі заявлений діапазон ослаблення 0–30 дБ, що дозволяє працювати з різними рівнями сигналу в межах характеристик пристрою.

Призначення кнопкового атенюатора

Атенюатор призначений для зменшення рівня сигналу в коаксіальному високочастотному колі. На відміну від пристроїв із постійним значенням ослаблення, регульована модель дає можливість змінювати його безпосередньо під час роботи. Це спрощує налаштування вимірювальної схеми, коли необхідно послідовно перевіряти роботу обладнання за різних рівнів вхідного або вихідного сигналу.

У 3G-30-2W-5-N реалізовано п’ять окремих ступенів регулювання. Їхні значення становлять 1, 2, 4, 8 і 16 дБ. Кнопкове керування дозволяє швидко змінювати конфігурацію атенюатора та підбирати необхідний рівень ослаблення без фізичного від’єднання пристрою від коаксіального тракту. Саме можливість регулювати сигнал без переривання кола є однією з основних функціональних особливостей цієї конструкції.

Робоча частота до 3 ГГц

Максимальна робоча частота регульованого атенюатора становить 3 ГГц. Цей параметр визначає верхню межу частотного діапазону, у якому передбачена робота пристрою. Під час вибору атенюатора важливо співвіднести частоту сигналу у вимірювальному тракті з допустимою частотою конкретної моделі. Для 3G-30-2W-5-N у характеристиках зазначено значення до 3 ГГц.

Частотний параметр особливо важливий для високочастотних вимірювань, оскільки атенюатор є безпосередньою частиною коаксіального тракту. Використання пристрою відповідно до його заявленого робочого діапазону дозволяє виконувати регулювання сигналу в межах передбачених виробником характеристик.

П’ять ступенів регулювання ослаблення

Основою функціональності 3G-30-2W-5-N є кнопкова система регулювання. На корпусі передбачено п’ять ступенів із номіналами 1, 2, 4, 8 та 16 дБ. Такий набір дає змогу змінювати рівень проходження сигналу ступінчасто, використовуючи необхідні положення органів керування.

Значення в децибелах показує, наскільки змінюється рівень сигналу після проходження через атенюатор. Чим більше встановлене ослаблення, тим нижчим буде рівень сигналу на виході порівняно з його рівнем на вході. Завдяки кільком ступеням один пристрій може використовуватися для послідовного налаштування різних значень, а користувачеві не потрібно щоразу встановлювати в тракт інший фіксований атенюатор.

У характеристиках товару заявлений загальний діапазон регулювання 0–30 дБ. Окремо вказані номінали ступенів 1, 2, 4, 8 і 16 дБ. Під час роботи необхідний рівень задається кнопковими органами керування, тому регулювання виконується без роз’єднання високочастотного тракту.

Допустима потужність 2 Вт

Максимальна потужність для цієї моделі становить 2 Вт. Цю характеристику слід враховувати разом із частотним діапазоном та необхідним рівнем ослаблення. Під час підключення атенюатора параметри сигналу мають відповідати заявленим характеристикам пристрою.

Потужність є одним із ключових критеріїв вибору високочастотного атенюатора. Модель 3G-30-2W-5-N призначена саме для тракту, у якому потужність не перевищує встановленого для неї значення 2 Вт. Якщо для конкретного завдання потрібна інша допустима потужність, цей параметр необхідно враховувати ще на етапі підбору обладнання.

Коаксіальне підключення через роз’єми N

Для підключення 3G-30-2W-5-N використовується з’єднання типу N. Тип роз’єму має принципове значення під час формування високочастотного тракту, оскільки визначає механічну сумісність атенюатора з кабелями, вимірювальними приладами та іншими компонентами системи. Перед придбанням достатньо перевірити, який тип з’єднання використовується у вашому обладнанні.

Застосування N-з’єднання також дозволяє одразу відрізнити цю модифікацію від варіантів атенюаторів з іншими типами високочастотних роз’ємів. Якщо у вимірювальному тракті вже використовуються N-конектори, відповідний тип виконання допомагає підібрати атенюатор за характеристиками підключення без плутанини між різними версіями пристрою.

Регулювання без розриву високочастотного кола

Важлива особливість конструкції — можливість змінювати встановлене ослаблення без переривання кола. Після підключення атенюатора до тракту користувач може керувати рівнем сигналу за допомогою кнопок. Це особливо зручно під час послідовної перевірки, коли потрібно декілька разів змінити ослаблення та порівняти результат за різних налаштувань.

Такий формат роботи скорочує кількість операцій із коаксіальними з’єднаннями. Замість від’єднання кабелю, заміни атенюатора з одним номіналом на інший і повторного підключення достатньо змінити положення потрібного ступеня. У результаті процес регулювання рівня сигналу стає більш послідовним і зручним для оператора.

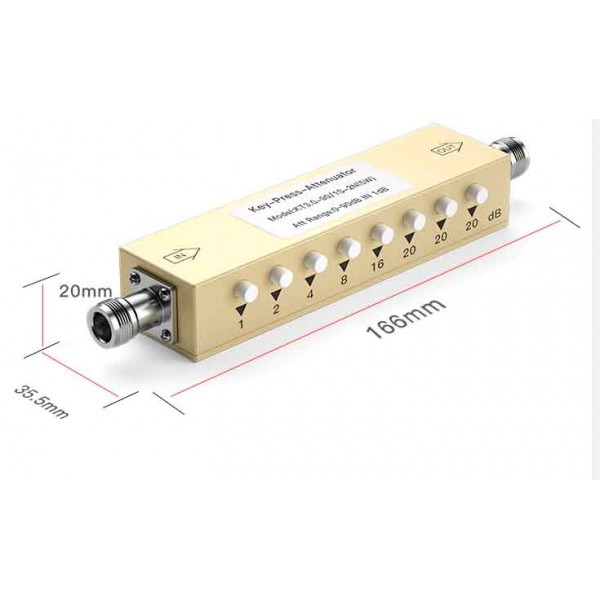

Особливості конструкції 3G-30-2W-5-N

В описі пристрою серед його конструктивних характеристик зазначені невеликі розміри, точність, стабільність і надійність. Для регульованого атенюатора ці параметри мають практичне значення, оскільки пристрій використовується безпосередньо у високочастотному тракті та повинен забезпечувати відтворюване перемикання заданих ступенів ослаблення.

Кнопкове виконання робить керування наочним: кожному ступеню відповідає визначене значення в децибелах. Користувач бачить доступні номінали та може змінювати конфігурацію відповідно до поточного завдання. Така конструкція орієнтована насамперед на роботу, де важливе контрольоване ступінчасте зменшення рівня високочастотного сигналу.

Робочий температурний діапазон

Для регульованого кнопкового атенюатора 3G-30-2W-5-N зазначена робоча температура від -10 до +50 °C. Цей показник визначає температурні умови, у межах яких передбачена експлуатація пристрою. Під час використання атенюатора необхідно враховувати не лише параметри сигналу, а й температуру навколишнього середовища.

Таким чином, під час підбору моделі варто одночасно перевірити кілька базових параметрів: робочу частоту, допустиму потужність, необхідний рівень ослаблення, тип високочастотного з’єднання та температурні умови. Для цієї моделі відповідні значення становлять до 3 ГГц, 2 Вт, заявлений діапазон 0–30 дБ, п’ять ступенів регулювання, N-з’єднання та робочу температуру від -10 до +50 °C.

Основні характеристики

• Тип пристрою: регульований кнопковий коаксіальний атенюатор.
• Модель: 3G-30-2W-5-N.
• Максимальна робоча частота: до 3 ГГц.
• Заявлений діапазон ослаблення: 0–30 дБ.
• Ступені ослаблення: 1, 2, 4, 8, 16 дБ.
• Кількість ступенів регулювання: 5.
• Допустима потужність: 2 Вт.
• Тип з’єднання: N.
• Робоча температура: від -10 до +50 °C.
• Спосіб регулювання: кнопковий, без необхідності розривати коло під час зміни рівня ослаблення.

Що врахувати під час вибору атенюатора

Перед вибором регульованого атенюатора насамперед необхідно перевірити частоту сигналу. Для 3G-30-2W-5-N верхня межа становить 3 ГГц. Наступний важливий параметр — потужність: для цієї моделі вказано 2 Вт. Також потрібно врахувати необхідний діапазон регулювання та тип підключення. Пристрій має п’ять кнопкових ступенів і виконаний із роз’ємами N.

Якщо для конкретного тракту потрібне саме ступінчасте керування ослабленням, кнопкова конструкція дозволяє виконувати регулювання одним пристроєм. Номінали 1, 2, 4, 8 і 16 дБ чітко позначають доступні ступені, а заявлений для моделі діапазон становить 0–30 дБ. Це дає можливість підібрати налаштування відповідно до необхідного рівня сигналу без постійної заміни окремих атенюаторів.

Переваги кнопкового принципу регулювання

Головна практична особливість такого атенюатора полягає не просто в ослабленні сигналу, а в можливості оперативно змінювати його рівень. Після встановлення пристрою в коаксіальне коло можна послідовно перемикати доступні ступені. При цьому немає потреби щоразу розмикати тракт, що спрощує роботу з повторюваними вимірюваннями та налаштуваннями.

Кнопковий атенюатор також зручний тим, що значення ступенів визначені безпосередньо в децибелах. Це дозволяє оператору орієнтуватися на потрібний рівень ослаблення та керувати ним у зрозумілому форматі. П’ять ступенів забезпечують більше можливостей для регулювання порівняно з одним атенюатором із фіксованим номіналом.

Регульований атенюатор для високочастотного тракту

3G-30-2W-5-N поєднує частотний діапазон до 3 ГГц, допустиму потужність 2 Вт, N-з’єднання та кнопкове керування п’ятьма ступенями ослаблення. Пристрій призначений для тих випадків, коли рівень високочастотного сигналу необхідно не просто зменшити, а регулювати під час роботи з підключеним обладнанням.

За рахунок ступенів 1, 2, 4, 8 і 16 дБ оператор отримує можливість послідовно змінювати ослаблення, не від’єднуючи атенюатор від тракту. Модель працює за температури від -10 до +50 °C, а в її описі підкреслюються компактність, точність, стабільність і надійність конструкції.

Регульований кнопковий атенюатор 3G-30-2W-5-N варто обирати за сукупністю його основних параметрів: частотою до 3 ГГц, потужністю 2 Вт, N-типом підключення та необхідним діапазоном регулювання сигналу. Такий підхід допомагає підібрати пристрій відповідно до характеристик конкретного високочастотного кола та уникнути невідповідності за ключовими технічними параметрами.
