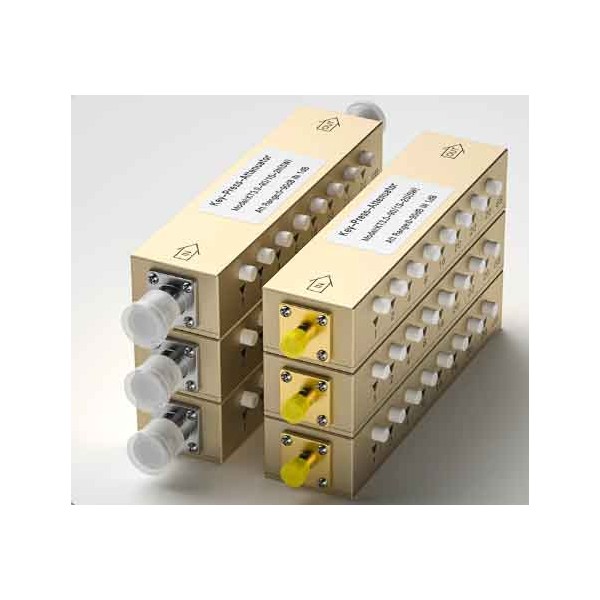

Регульований кнопковий атенюатор 3G-60-5W-8-SMA

Регульований кнопковий атенюатор 3G-60-5W-8-SMA — коаксіальний ВЧ-пристрій для керованого ослаблення рівня сигналу в радіочастотному тракті. Модель працює на частотах до 3 ГГц, розрахована на потужність 5 Вт і забезпечує регулювання ослаблення в діапазоні 0–60 дБ. Підключення виконується через роз’єми SMA, тому атенюатор можна використовувати у вимірювальних, лабораторних та налагоджувальних схемах із відповідним типом коаксіального з’єднання.

Головна особливість 3G-60-5W-8-SMA — кнопкове ступінчасте регулювання. Користувач може змінювати рівень ослаблення без розриву сигнального кола, комбінуючи доступні ступені 1, 2, 4, 8, 10, 10, 10 і 16 дБ. Така схема дозволяє швидко встановлювати потрібний рівень затухання під час перевірки, налаштування або порівняння режимів роботи радіочастотного обладнання.

Призначення атенюатора 3G-60-5W-8-SMA

Атенюатор застосовують у випадках, коли необхідно контрольовано зменшити рівень ВЧ-сигналу, не змінюючи конфігурацію підключення щоразу при переході до іншого значення ослаблення. Це зручно під час лабораторних вимірювань, випробувань і налагодження радіочастотних трактів. Пристрій встановлюється у коаксіальну лінію та дозволяє задавати потрібне затухання за допомогою кнопкового регулювання.

Модель підтримує робочі частоти до 3 ГГц. Максимальна потужність становить 5 Вт, тому перед підключенням важливо перевірити параметри сигналу у конкретній вимірювальній або тестовій схемі. Атенюатор не підсилює сигнал, а навпаки — передбачувано зменшує його рівень відповідно до вибраної комбінації ступенів.

Ступінчасте регулювання від 0 до 60 дБ

Регульований атенюатор має вісім ступенів: 1, 2, 4, 8, 10, 10, 10 та 16 дБ. Комбінуючи їх, можна змінювати загальний рівень ослаблення в межах заявленого діапазону 0–60 дБ. Мінімальний крок починається від 1 дБ, що зручно для послідовного налаштування рівня сигналу та перевірки реакції обладнання на різні значення затухання.

Кнопкова схема практична у роботі, коли потрібно багаторазово переходити між кількома рівнями ослаблення. Замість заміни окремих фіксованих атенюаторів користувач змінює конфігурацію безпосередньо на пристрої. Це спрощує експериментальну роботу та допомагає зберігати однакову структуру коаксіального тракту протягом серії перевірок.

Робота з ВЧ-сигналами до 3 ГГц

Верхня робоча частота 3G-60-5W-8-SMA становить 3 ГГц. Під час використання атенюатора необхідно враховувати цей параметр разом із допустимою потужністю та внесеними втратами. За заявленими характеристиками внесені втрати становлять менше 3,5 дБ. Цей показник важливо враховувати при оцінюванні загального рівня сигналу у вимірювальному тракті.

Для коректної роботи системи частота сигналу не повинна перевищувати 3 ГГц, а потужність має відповідати допустимому значенню 5 Вт. Також потрібно враховувати параметри кабелів, перехідників та інших компонентів тракту, оскільки вони також можуть впливати на сумарні втрати.

SMA-підключення

У моделі 3G-60-5W-8-SMA використовується тип з’єднання SMA. Це поширений формат коаксіальних ВЧ-роз’ємів, який застосовують у вимірювальній техніці, генераторах сигналів, аналізаторах та лабораторних трактах. Атенюатор можна інтегрувати у систему, побудовану на сумісних кабелях, перехідниках і вимірювальному обладнанні з SMA-з’єднанням.

Основні характеристики 3G-60-5W-8-SMA

Переваги кнопкового регулювання

Кнопковий принцип керування дозволяє змінювати ослаблення послідовно та наочно. Кожен ступінь має визначене значення в децибелах, а потрібний сумарний рівень формується їх комбінацією. Під час вимірювань не потрібно щоразу від’єднувати коаксіальну лінію та встановлювати інший фіксований атенюатор, якщо потрібне значення можна отримати доступними ступенями.

Використання у вимірювальних і тестових схемах

3G-60-5W-8-SMA може застосовуватися в лабораторіях, сервісних майстернях, навчальних стендах і під час налагодження радіочастотної апаратури, якщо параметри конкретного завдання відповідають характеристикам атенюатора. Пристрій можна встановити між джерелом і приймачем сигналу або в іншій ділянці коаксіального тракту, де потрібне регульоване ослаблення.

За допомогою атенюатора можна послідовно знижувати рівень сигналу та контролювати роботу обладнання за різних значень затухання. Це може бути корисно під час налаштування вимірювальної системи, перевірки режимів приймання або інших тестових операцій, де потрібно керовано змінювати амплітуду ВЧ-сигналу. Конкретна схема підключення залежить від обладнання та завдання користувача.

Внесені втрати менше 3,5 дБ

Для моделі заявлені внесені втрати менше 3,5 дБ. Цей параметр потрібно враховувати при оцінюванні загального балансу сигналу в коаксіальному тракті. У практичній схемі сумарне ослаблення залежить не лише від установленого значення атенюатора, а й від кабелів, роз’ємів, перехідників та інших елементів системи.

Робоча температура від -10 до +50 °C

Заявлений діапазон робочої температури атенюатора становить від -10 до +50 °C. Під час експлуатації слід дотримуватися цих меж, особливо якщо пристрій використовується не в стаціонарній лабораторії, а в умовах зі змінною температурою навколишнього середовища.

Що врахувати перед вибором

Перед вибором регульованого атенюатора необхідно зіставити його основні параметри з характеристиками вашого обладнання. Для 3G-60-5W-8-SMA ключовими є частота до 3 ГГц, потужність 5 Вт, ослаблення 0–60 дБ та SMA-підключення. Якщо ці параметри відповідають вашому тракту, модель можна використовувати для керованого зниження рівня сигналу.

Також слід врахувати, що регулювання здійснюється ступенями, а не безперервно. Потрібне затухання формується комбінацією доступних значень 1, 2, 4, 8, 10, 10, 10 і 16 дБ. Такий спосіб дозволяє швидко перемикати режими та відтворювати однакові налаштування під час повторних вимірювань.

Регульований атенюатор 3G-60-5W-8-SMA для ВЧ-трактів

3G-60-5W-8-SMA поєднує діапазон ослаблення 0–60 дБ, роботу на частотах до 3 ГГц, потужність 5 Вт і SMA-підключення. Вісім ступенів регулювання дозволяють змінювати рівень сигналу без розриву коаксіального кола, що робить пристрій зручним для вимірювальних, тестових і налагоджувальних завдань.

Модель підійде для радіотехнічних робіт, де потрібне контрольоване ступінчасте ослаблення ВЧ-сигналу. Під час експлуатації необхідно дотримуватися заявлених обмежень за частотою, потужністю та температурою, використовувати сумісні SMA-з’єднання й враховувати внесені втрати при оцінюванні загального рівня сигналу в тракті.
