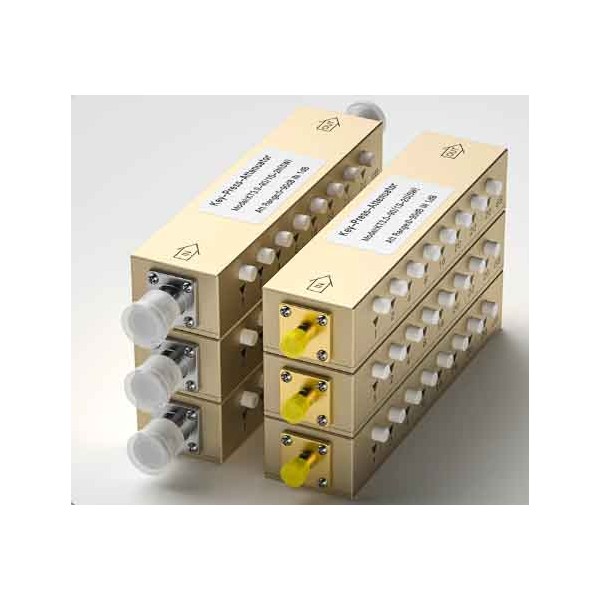

Регульований кнопковий атенюатор 3G-60-5W-8-N, 0–60 дБ, до 3 ГГц, 5 Вт

Регульований кнопковий атенюатор 3G-60-5W-8-N — коаксіальний ВЧ-пристрій для керованого ослаблення рівня сигналу в діапазоні частот до 3 ГГц. Модель забезпечує регулювання ослаблення в межах 0–60 дБ, розрахована на потужність до 5 Вт та оснащена ВЧ-роз’ємами типу N.

Кнопкова конструкція дає змогу змінювати рівень сигналу за допомогою восьми ступенів регулювання без необхідності розривати сигнальне коло. Такий принцип зручний під час налаштування та перевірки радіочастотного обладнання, коли необхідно послідовно змінювати ослаблення й контролювати реакцію системи на різні рівні сигналу.

Атенюатор має ступені 1, 2, 4, 8, 10, 10, 10 та 16 дБ. Робочий діапазон регулювання становить від 0 до 60 дБ. Пристрій характеризується невеликими розмірами, точністю, стабільністю та надійністю, а допустимі внесені втрати становлять менше 3,5 дБ.

Призначення атенюатора 3G-60-5W-8-N

Основне призначення 3G-60-5W-8-N — контрольоване зменшення рівня високочастотного сигналу. На відміну від нерегульованого атенюатора з фіксованим значенням ослаблення, ця модель дозволяє змінювати параметр за допомогою кнопкових ступенів. Це спрощує роботу у випадках, коли під час одного вимірювання або налаштування потрібно використовувати кілька рівнів ослаблення.

Пристрій може застосовуватися під час перевірки та налаштування ВЧ-ланцюгів, регулювання рівня сигналу й виконання операцій, пов’язаних із перевіркою потужності. Регулювання здійснюється без переривання самого кола, тому оператор може змінювати ослаблення без постійного перепідключення окремих атенюаторів.

Частотний діапазон до 3 ГГц робить модель придатною для роботи з високочастотними сигналами в межах зазначеної виробником частоти. Під час вибору атенюатора важливо враховувати одночасно частоту сигналу, необхідний діапазон ослаблення, допустиму потужність та тип ВЧ-з’єднання.

Основні особливості 3G-60-5W-8-N

• Робоча частота до 3 ГГц. Атенюатор призначений для роботи з ВЧ-сигналами в діапазоні до 3 ГГц.
• Регулювання 0–60 дБ. Широкий діапазон ослаблення дозволяє змінювати рівень сигналу відповідно до поточного завдання.
• 8 ступенів регулювання. Передбачені значення 1, 2, 4, 8, 10, 10, 10 та 16 дБ.
• Допустима потужність 5 Вт. Цей параметр необхідно враховувати при підключенні атенюатора до ВЧ-тракту.
• Внесені втрати менше 3,5 дБ. Значення наведене для цієї моделі в технічних характеристиках.
• Роз’єми типу N. Виконання 3G-60-5W-8-N розраховане на підключення через ВЧ-з’єднання N-типу.
• Робоча температура від −10 до +50 °C. Пристрій необхідно експлуатувати в межах зазначеного температурного діапазону.

Кнопкове регулювання ослаблення

Однією з ключових особливостей моделі є кнопковий принцип керування. Атенюатор має вісім ступенів, які відповідають значенням 1, 2, 4, 8, 10, 10, 10 та 16 дБ. Така конструкція дозволяє швидко переходити між необхідними рівнями ослаблення в межах робочого діапазону 0–60 дБ.

Кнопкове керування особливо зручне під час послідовної перевірки обладнання. Замість заміни окремих фіксованих атенюаторів користувач працює з одним пристроєм і встановлює необхідний рівень ослаблення без розривання сигнального кола. Це робить процес регулювання більш послідовним та зручним.

Наявність восьми окремих ступенів дає можливість підбирати ослаблення залежно від умов конкретного вимірювання. При цьому максимальне робоче значення ослаблення для моделі заявлено на рівні 60 дБ.

Робота з сигналами до 3 ГГц

Верхня робоча частота атенюатора становить 3 ГГц. Цей параметр визначає частотну область, у якій передбачена експлуатація пристрою. Якщо атенюатор використовується у вимірювальному або випробувальному ВЧ-ланцюзі, частота сигналу не повинна перевищувати зазначене значення.

Під час підбору ВЧ-атенюатора частотний діапазон є одним з основних параметрів. Крім нього, необхідно співвіднести потрібне ослаблення з діапазоном 0–60 дБ та переконатися, що потужність сигналу відповідає допустимому для моделі значенню 5 Вт.

Допустима потужність 5 Вт

Модель 3G-60-5W-8-N розрахована на потужність до 5 Вт. Це одна з важливих відмінностей конкретного виконання атенюатора, яку необхідно враховувати при його використанні у ВЧ-тракті.

Перед підключенням слід перевірити параметри сигналу та переконатися, що вони відповідають характеристикам пристрою. Дотримання заявленого обмеження за потужністю є необхідною умовою правильної експлуатації атенюатора.

ВЧ-з’єднання типу N

У версії 3G-60-5W-8-N використовується тип з’єднання N. Це слід враховувати при включенні пристрою до наявного коаксіального тракту та виборі відповідних кабелів або перехідників.

Позначення N у назві моделі допомагає відрізнити це виконання від інших варіантів кнопкових атенюаторів, що можуть мати інший тип ВЧ-роз’єму. Якщо у вашій системі використовується саме N-з’єднання, ця модифікація дозволяє підключати атенюатор відповідно до типу роз’ємів обладнання.

Внесені втрати

Для 3G-60-5W-8-N заявлені внесені втрати менше 3,5 дБ. Ця характеристика описує додаткове послаблення, яке вносить пристрій у сигнальний тракт, і є важливим параметром при проведенні ВЧ-вимірювань та налаштуванні рівня сигналу.

При плануванні вимірювальної схеми параметр внесених втрат доцільно враховувати разом із вибраним рівнем ослаблення. Це дозволяє коректно оцінювати умови проходження сигналу через атенюатор.

Робочі умови

Допустима робоча температура атенюатора становить від −10 до +50 °C. Пристрій слід використовувати в межах цього температурного діапазону. Зазначені умови необхідно враховувати при встановленні атенюатора та організації роботи вимірювального або випробувального обладнання.

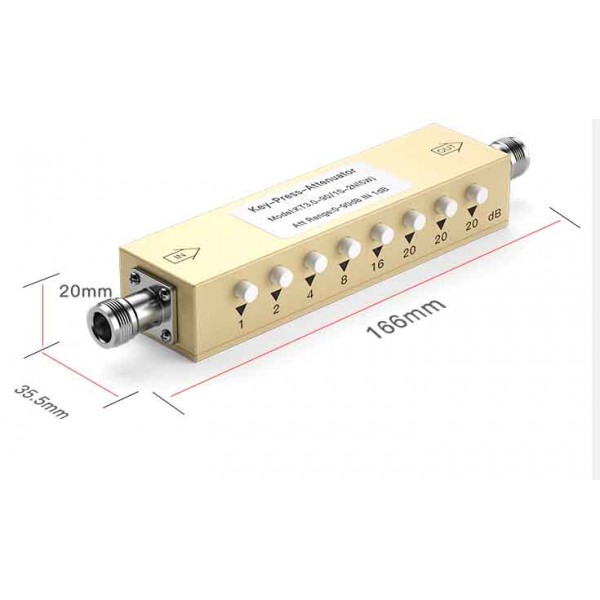

Конструкція пристрою поєднує кнопкове ручне регулювання, компактне виконання та коаксіальне підключення. Вихідний опис також відзначає точність, стабільність і надійність моделі.

Технічні характеристики регульованого атенюатора 3G-60-5W-8-N

Переваги моделі 3G-60-5W-8-N

Регульований атенюатор поєднує широкий діапазон ослаблення до 60 дБ із вісьмома кнопковими ступенями. Це дозволяє використовувати один пристрій для послідовної зміни рівня ВЧ-сигналу без необхідності щоразу роз’єднувати коло та встановлювати інший атенюатор.

Потужність 5 Вт, робоча частота до 3 ГГц та N-з’єднання визначають основні умови застосування цієї модифікації. Атенюатор може бути корисним у завданнях, де потрібне кероване ослаблення сигналу, перевірка роботи ВЧ-обладнання при різних рівнях сигналу або регулювання сигналу під час вимірювань.

Що врахувати перед використанням

Перед підключенням 3G-60-5W-8-N необхідно перевірити відповідність параметрів ВЧ-сигналу технічним характеристикам атенюатора. Частота повинна бути в межах до 3 ГГц, потужність — не перевищувати 5 Вт, а тип підключення обладнання має відповідати N-з’єднанню або використовуватися з відповідним способом з’єднання.

Також слід враховувати діапазон регулювання 0–60 дБ, набір доступних ступенів і робочу температуру від −10 до +50 °C. Правильний вибір цих параметрів дозволяє використовувати можливості кнопкового атенюатора відповідно до конкретного вимірювального чи випробувального завдання.

Регульований ВЧ-атенюатор для зручного керування рівнем сигналу

3G-60-5W-8-N — практичне рішення для завдань, у яких потрібне ручне ступінчасте регулювання ВЧ-сигналу. Модель працює на частотах до 3 ГГц, має діапазон ослаблення 0–60 дБ, вісім ступенів регулювання та розрахована на потужність до 5 Вт.

Завдяки кнопковому керуванню рівень ослаблення можна змінювати без переривання сигнального кола. N-з’єднання, внесені втрати менше 3,5 дБ та робочий температурний діапазон −10…+50 °C доповнюють основні технічні характеристики атенюатора.
