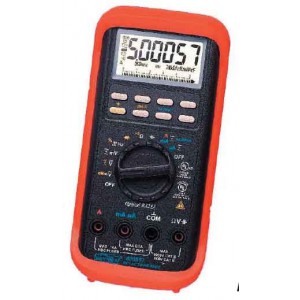

Професійний цифровий мультиметр Brymen ВМ-857

Brymen ВМ-857 — професійний цифровий мультиметр для вимірювання основних електричних величин під час налагодження, діагностики та контролю електричних і електронних кіл. Прилад дає змогу вимірювати постійну та змінну напругу, постійний і змінний струм, опір, частоту та ємність, а також виконувати перевірку діодів і звукове прозвонювання електричних з’єднань. Модель поєднує широкий набір вимірювальних функцій із високою роздільною здатністю та базовою похибкою вимірювання постійної напруги 0,03 % на основних діапазонах.

ВМ-857 оснащений дисплеєм 5 4/5 розряду з максимальною індикацією до 500 000 відліків у режимі вимірювання постійної напруги. Для вимірювання частоти передбачена 6-розрядна індикація до 999 999 відліків. Така роздільна здатність дає змогу детальніше контролювати невеликі зміни вимірюваного сигналу та зручно працювати там, де важлива точність показань. Великий дисплей має підсвічування, а аналогова шкала оновлюється з частотою до 60 вимірювань за секунду.

Основні можливості мультиметра ВМ-857

Мультиметр Brymen ВМ-857 підтримує автоматичний вибір діапазону, утримання показань Data Hold та режим відносних вимірювань. Для аналізу змін параметра доступне запам’ятовування мінімального, максимального та різниці MAX-MIN значень. Швидке звукове прозвонювання з часом реакції менше 100 мкс допомагає оперативно перевіряти цілісність провідників і контактів. Поріг спрацювання звукової сигналізації перебуває в межах від 20 до 200 Ом.

Прилад підтримує вимірювання змінної напруги та струму за технологією True RMS у межах заявленої смуги пропускання. Для ВМ-857 смуга вимірювання змінної напруги сягає 20 кГц. Це важливо під час роботи із сигналами, форма яких відрізняється від ідеальної синусоїди, оскільки True RMS дає змогу коректніше визначати діюче значення в допустимих для приладу умовах вимірювання.

Окремо передбачені функції вимірювання частоти, частоти цифрового логічного рівня, робочого циклу у відсотках, показань dBm, а також відображення струму технологічної петлі 4–20 мА у відсотках. Для струмової петлі 4 мА відповідає 0 %, а 20 мА — 100 %, роздільна здатність становить 0,01 %. Це розширює сферу застосування ВМ-857 під час перевірки електронних схем та контрольно-вимірювальних кіл.

Вимірювання постійної та змінної напруги

Діапазон вимірювання постійної напруги, зазначений у картці товару, становить від 10 мкВ до 1000 В. Базова похибка на діапазонах 500,00 мВ, 5,0000 В і 50,000 В становить 0,03 % + 2 знаки. Для діапазону 500,00 В вказано 0,05 % + 2 знаки, а для 1000,0 В — 0,1 % + 2 знаки. Номінальний вхідний імпеданс становить 10 МОм паралельно з 30 пФ, а для діапазону 500 мВ зазначено 80 пФ.

Змінну напругу ВМ-857 вимірює в діапазоні до 1000 В. У картці товару вказана робоча смуга 45 Гц–20 кГц із похибкою від 0,8 % залежно від діапазону та частоти сигналу. У технічних характеристиках наведено окремі значення точності для різних частотних смуг. Для напруги 1000 В верхня регламентована частота становить до 1 кГц.

Вимірювання струму до 10 А

Мультиметр вимірює постійний і змінний струм у широкому діапазоні. У картці товару для постійного та змінного струму зазначено значення від 10 нА до 10 А. Для короткочасного вимірювання допускається струм до 20 А. У технічному описі уточнено режим роботи: 10 А допускається для безперервного вимірювання, а 20 А — максимум протягом 30 секунд із п’ятихвилинним інтервалом для охолодження.

Для постійного струму передбачені діапазони 500,00 мкА, 5000,0 мкА, 50,00 мА, 500,00 мА, 5,0000 А та 10,000 А. Похибка залежить від обраного діапазону й становить від 0,1 % + 20 знаків на окремих діапазонах до 0,5 % на діапазонах у амперах. Для змінного струму характеристики також залежать від частоти; для ВМ-857 регламентовані значення наведені для смуг 50–60 Гц і 40 Гц–1 кГц.

Вимірювання опору, ємності та частоти

Вимірювання опору охоплює значення до 50 МОм. У картці товару наведено загальний діапазон 10 мОм–50 МОм із похибкою від 0,1 %. Технічна специфікація містить діапазони 500,00 Ом, 5,0000 кОм, 50,000 кОм, 500,00 кОм, 5,0000 МОм та 50,000 МОм. Для найвищого діапазону 50 МОм вказана похибка 2,0 % + 6 знаків.

Ємність вимірюється від 10 пФ, а у технічній таблиці наведені діапазони 50,00 нФ, 500,0 нФ, 5,000 мкФ, 50,00 мкФ, 500,00 мкФ і до 9999 мкФ. Похибка залежить від діапазону: від 0,8 % + 3 знаки на малих ємностях до 5,0 % + 5 знаків на верхньому діапазоні. Для точності специфікації зазначено використання плівкового конденсатора або кращого.

Для частоти робочий діапазон становить 5,0000 Гц–200,000 кГц із похибкою 0,002 % + 4 знаки. Чутливість залежить від діапазону напруги. Окрема функція вимірювання частоти логічного рівня працює в діапазоні 5,0000 Гц–2,00000 МГц із похибкою 0,02 % + 4 знаки та чутливістю 2,5 В для прямокутного сигналу. Робочий цикл вимірюється в межах 0,1–99,99 % при вхідній частоті 5 Гц–500 кГц для сигналів сімейства TTL 5 В.

Додаткові функції для діагностики

ВМ-857 має режим перевірки діодів із діапазоном 5,0000 В, тестовим струмом 0,8 мА та напругою відкритого кола менше 3,5 В DC. Функція dBm розрахована на роботу з вибраним опорним опором. Для 600 Ом вказано діапазон від -11,76 dBm до 54,25 dBm і похибку 0,25 dB + 2 знаки в смузі 40 Гц–20 кГц. Користувач може вибрати одне з 20 значень опорного опору — від 4 до 1200 Ом.

Також мультиметр дає змогу контролювати коефіцієнт форми сигналу з миттєвим утриманням максимуму та працювати з технологічною струмовою петлею 4–20 мА. Поєднання цих функцій із вимірюванням напруги, струму, опору, частоти та ємності робить модель функціональним інструментом для комплексної перевірки електричних параметрів без необхідності перемикатися між кількома окремими приладами.

Інтерфейс RS-232 та робота з ПК

Для мультиметра передбачено оптично ізольований інтерфейс RS-232. Програмне забезпечення та кабель RS-232 пропонуються як опція й не входять до базового комплекту постачання. За наявності відповідного комплекту інтерфейс можна використовувати для зв’язку мультиметра з комп’ютером. У технічному матеріалі для програмного забезпечення зазначена сумісність із Windows 95/98.

Живлення, габарити та умови експлуатації

Живлення Brymen ВМ-857 здійснюється від батареї 9 В типу «Крона». Габарити приладу становлять 198 × 97 × 55 мм, маса — 0,5 кг. У технічному описі зазначено робочий діапазон вологості й температури: до 80 % при температурі від 5 до 31 °C та до 50 % при температурі від 31 до 40 °C. Умови зберігання: температура від -10 до 60 °C за відносної вологості менше 80 %. Орієнтовний час прогрівання — близько 30 хвилин.

Комплектація Brymen ВМ-857

• мультиметр ВМ-857 — 1 шт.;
• гумовий чохол — 1 шт.;
• вимірювальні щупи — 2 шт.;
• інструкція з експлуатації російською мовою.

Програмне забезпечення та кабель RS-232 зазначені як додаткова опція. Під час замовлення цієї опції доцільно окремо перевірити її наявність і склад, оскільки на сторінці товару вона не входить до стандартного комплекту.

Для яких завдань підходить ВМ-857

Професійний мультиметр Brymen ВМ-857 орієнтований на завдання, де потрібне вимірювання широкого набору електричних параметрів одним приладом. Він може застосовуватися для перевірки постійної та змінної напруги, струму, опору й ємності, вимірювання частоти, контролю діодів і цілісності електричних кіл. Висока роздільна здатність індикації та базова похибка постійної напруги 0,03 % роблять модель доречною для робіт, у яких важливо відстежувати невеликі зміни параметрів.

Додаткові режими MIN/MAX, MAX-MIN, відносні вимірювання, Data Hold, True RMS, dBm, робочий цикл і відображення 4–20 мА у відсотках розширюють можливості приладу порівняно з базовими цифровими мультиметрами. ВМ-857 поєднує функції для повсякденної електротехнічної діагностики та більш детального аналізу сигналів у межах заявлених характеристик.

Brymen ВМ-857 — багатофункціональний цифровий мультиметр із високою роздільною здатністю, широкими діапазонами вимірювання та набором додаткових функцій для аналізу електричних сигналів. Модель підтримує True RMS, автоматичний вибір діапазону, MIN/MAX, відносні вимірювання, швидке прозвонювання, частотні вимірювання та опційний зв’язок із ПК через RS-232.
