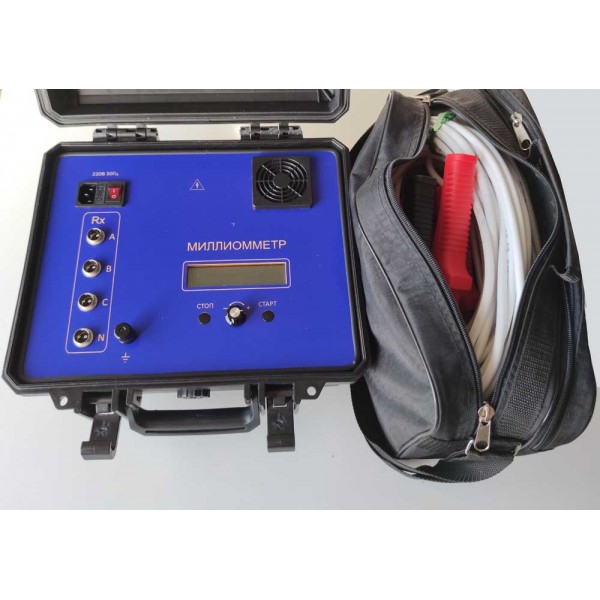

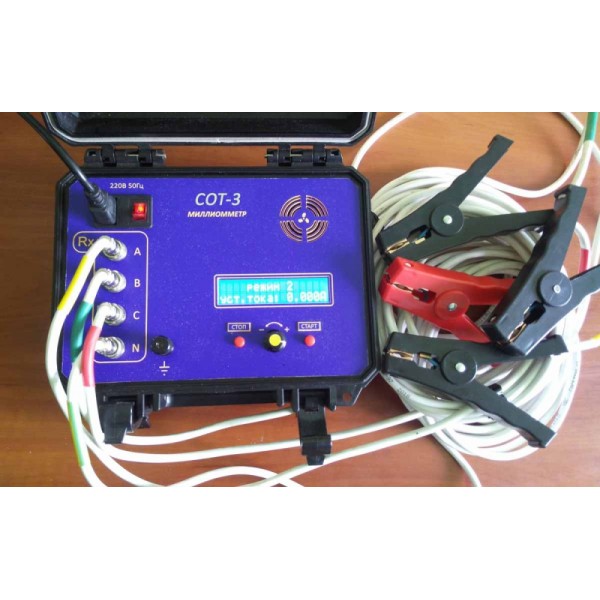

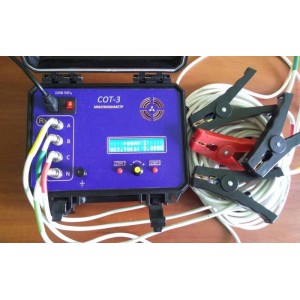

Омметр СОТ-3 для вимірювання опору трансформаторів

СОТ-3 — вимірювач омічного опору трансформаторів із чотирипровідною схемою підключення та методом вимірювання амперметра-вольтметра. Прилад працює в діапазоні від 1 мОм до 2000 Ом, забезпечує випробувальний струм до 1 А та максимальну напругу до 48 В. Він призначений для завдань, у яких потрібно визначати опір і водночас контролювати електричні параметри вимірювання.

На рідкокристалічному екрані одночасно відображаються опір, струм і напруга. Це дає змогу зчитувати результат разом із параметрами вимірювального кола. Для роботи передбачені звичайний і форсований режими, а живлення здійснюється від мережі 220 В.

До комплекту постачання входять вимірювальні проводи завдовжки 8 м, інструкція з експлуатації та сертифікат метрологічного калібрування. Габарити вимірювача становлять 28 × 24 × 12,5 см, маса — 3,7 кг. Робочий температурний діапазон — від −20 до +55 °C.

Призначення та особливості застосування

Основне призначення СОТ-3 — вимірювання омічного опору трансформаторів. Прилад дає числове значення опору, яке можна використовувати для подальшого оцінювання відповідно до документації на перевірюване обладнання. Вибір схеми підключення та режиму роботи залежить від конкретного вимірювального завдання.

Для моделі зазначено застосування з трансформаторами до 35 кВ, а значення 110 кВ наведено в дужках. Якщо потрібна робота з трансформаторами класу напруги 110 кВ, придатність відповідного виконання СОТ-3 необхідно уточнити перед замовленням. Клас напруги трансформатора та максимальна напруга вимірювача є різними характеристиками.

• Вимірювання омічного опору трансформаторів.
• Діапазон опору від 1 мОм до 2000 Ом.
• Метод вимірювання амперметра-вольтметра.
• Чотирипровідна схема підключення.
• Одночасне відображення опору, струму та напруги.
• Звичайний і форсований режими роботи.
• Вимірювальні проводи 8 м у комплекті.
• Сертифікат метрологічного калібрування в комплекті.

Метод вимірювання амперметра-вольтметра

СОТ-3 використовує метод амперметра-вольтметра. Його основа — визначення опору за співвідношенням напруги на вимірюваній ділянці та струму, що проходить через неї. У цьому методі значення струму й напруги безпосередньо пов’язані з результатом вимірювання опору.

Одночасна індикація трьох величин відповідає такому принципу роботи: користувач бачить опір, а також струм і напругу під час вимірювання. Не потрібно окремо перемикати відображення між цими трьома показниками, щоб зчитати їх з екрана.

Максимальний струм приладу становить до 1 А, максимальна напруга — до 48 В. Це граничні характеристики вимірювача, які слід враховувати під час його вибору. Їх не потрібно сприймати як незмінні значення для кожного вимірювання: поточні струм і напруга відображаються на РК-екрані.

Чотирипровідна схема підключення

Вимірювання виконується за чотирипровідною схемою. У такій схемі струмові та потенціальні з’єднання виконують різні завдання: одні забезпечують проходження вимірювального струму, інші використовуються для визначення напруги на вимірюваній ділянці. Цю особливість потрібно враховувати під час підключення проводів.

Для СОТ-3 чотирипровідна схема є частиною заявленого методу роботи. Правильне приєднання струмових і потенціальних проводів має відповідати інструкції з експлуатації. Схему потрібно вибирати для конкретного об’єкта вимірювання, зберігаючи призначення відповідних підключень.

Комплект вимірювальних проводів завдовжки 8 м входить до постачання. Цю довжину можна врахувати під час планування розташування омметра відносно трансформатора. Перед замовленням варто зіставити її з відстанню до точок підключення на вашому обладнанні.

Діапазон опору та характеристика похибки

Докладні технічні характеристики СОТ-3 визначають діапазон вимірювання опору від 1 мОм до 2000 Ом. Він охоплює як малі значення, виражені в міліомах, так і опори до верхньої межі 2000 Ом. Під час вибору приладу очікуване значення опору потрібно зіставити з цими межами.

Похибка вимірювання задається виразом 0,002 × Rx + 1 одиниця молодшого розряду, де Rx — вимірюваний опір. Формула містить складову, пропорційну опору, та додаткову складову, пов’язану з молодшим розрядом індикації.

Для оцінювання похибки важливо враховувати обидві складові. Подання характеристики лише одним відсотковим значенням не відображає її повністю, оскільки втрачається доданок в одну одиницю молодшого розряду. Порядок застосування цієї формули до конкретного показу слід звіряти з експлуатаційною документацією.

Екран і режими роботи

Прилад оснащений рідкокристалічним індикатором. На екрані одночасно відображаються три основні параметри: опір, струм і напруга. Такий формат допомагає фіксувати не лише підсумкове значення опору, а й електричні параметри, за яких воно отримане.

СОТ-3 має звичайний і форсований режими. Потрібний режим обирають відповідно до завдання та вказівок інструкції з експлуатації. У переліку характеристик не наведено окремих числових параметрів для кожного режиму, тому їхні особливості необхідно уточнювати за документацією приладу.

Технічні характеристики СОТ-3

Живлення та умови експлуатації

Омметр СОТ-3 працює від мережі 220 В. Під час організації вимірювань потрібно передбачити відповідне джерело живлення та місце для розташування приладу. Габарити 28 × 24 × 12,5 см і маса 3,7 кг допомагають оцінити вимоги до робочого місця й переміщення вимірювача.

Заявлена робоча температура становить від −20 до +55 °C. Це характеристика умов експлуатації самого приладу. Її слід враховувати під час планування вимірювань, окремо від діапазону опору та електричних параметрів перевірюваного трансформатора.

Комплект постачання

• Вимірювач опору трансформаторів СОТ-3 — 1 шт.
• Вимірювальні проводи завдовжки 8 м — комплект.
• Інструкція з експлуатації — 1 шт.
• Сертифікат метрологічного калібрування — 1 шт.

Інструкція з експлуатації потрібна для підготовки приладу, вибору режиму та правильного підключення вимірювальних проводів. Сертифікат метрологічного калібрування входить до комплекту документації. Під час погодження замовлення можна уточнити відомості про калібрування конкретного екземпляра.

Як вибрати вимірювач СОТ-3 для свого завдання

Перед придбанням зіставте очікуваний опір трансформатора з діапазоном 1 мОм–2000 Ом і перевірте відповідність випробувального струму до 1 А вимогам до ваших вимірювань. Також врахуйте максимальну напругу до 48 В, необхідність живлення від мережі 220 В і довжину комплектних проводів.

Для роботи з трансформаторами 110 кВ окремо уточніть застосовність приладу, оскільки цей клас напруги наведено в описі в дужках. Під час оцінювання точності використовуйте повну формулу похибки, а для вибору звичайного чи форсованого режиму звертайтеся до інструкції.

Купити омметр СОТ-3 в Україні можна для вимірювання омічного опору трансформаторів у межах заявлених характеристик. Чотирипровідна схема, одночасна індикація опору, струму й напруги та комплект проводів 8 м визначають основні особливості моделі. Сертифікат метрологічного калібрування постачається разом із приладом.
