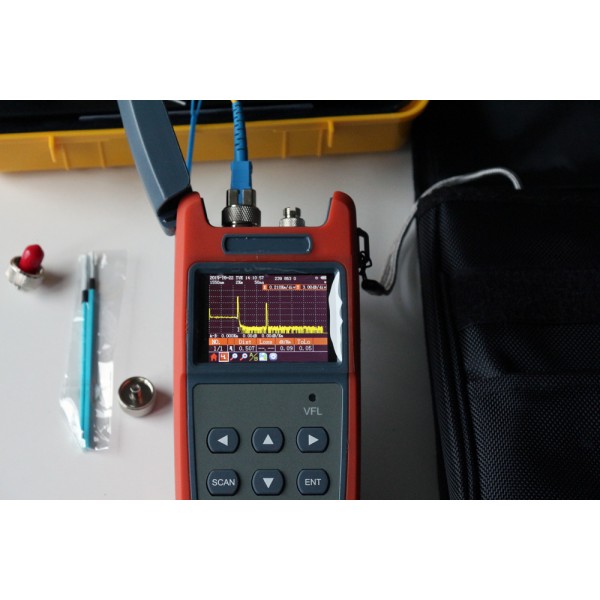

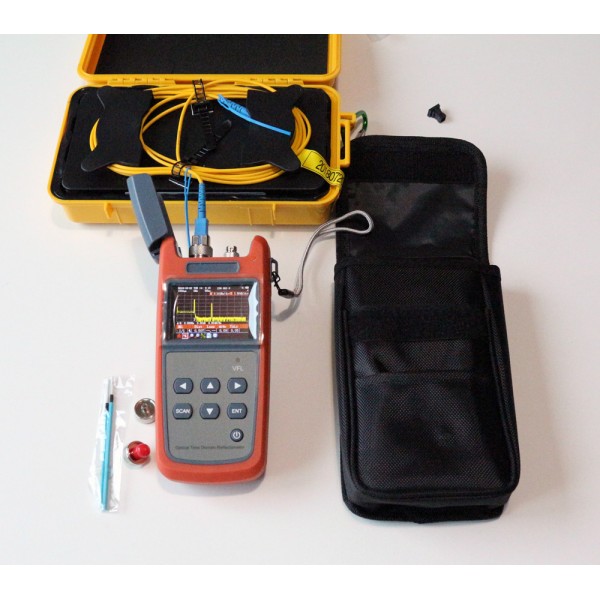

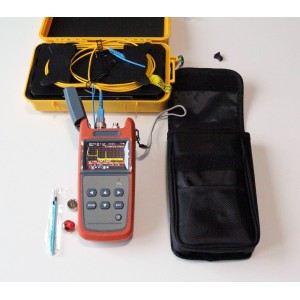

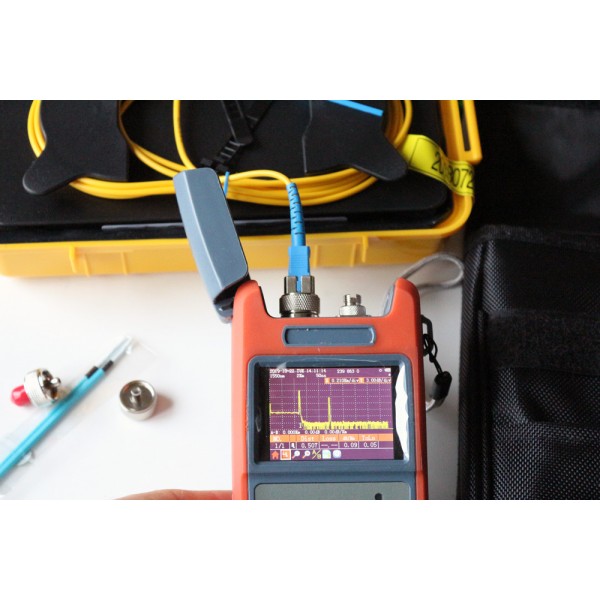

Оптичний рефлектометр ALT MINI OTDR для діагностики одномодових ВОЛЗ

ALT MINI OTDR — компактний оптичний рефлектометр для обслуговування, монтажу та перевірки волоконно-оптичних ліній зв’язку. Прилад призначений для роботи з одномодовим оптичним волокном 9/125 мкм і дає змогу визначати відстань до місця обриву кабелю, контролювати стан лінії та виконувати базову діагностику під час будівництва або технічного обслуговування ВОЛЗ. Завдяки невеликій масі та портативному формату модель зручна для виїзних робіт, коли вимірювання потрібно виконувати безпосередньо на об’єкті.

Рефлектометр ALT MINI OTDR доступний у виконанні з робочою довжиною хвилі 1310 або 1550 нм. Це одноканальна модель: конкретна довжина хвилі залежить від обраної версії приладу. Динамічний діапазон становить 22 дБ, а максимальна заявлена дальність роботи — до 40 км. Такі параметри орієнтовані на перевірку одномодових оптичних ліній, де важливо швидко оцінити довжину траси та локалізувати пошкодження або обрив.

Для чого використовується ALT MINI OTDR

Основне завдання оптичного рефлектометра — допомогти спеціалісту визначити, на якій відстані від точки підключення розташована проблемна ділянка волоконно-оптичного кабелю. Під час монтажу нової лінії це дає можливість перевіряти прокладене волокно та контролювати його стан. Під час обслуговування вже діючої мережі прилад допомагає скоротити час пошуку місця обриву, оскільки оператор отримує виміряну відстань до події в оптичній лінії.

ALT MINI OTDR може бути корисним невеликим інтернет-провайдерам, монтажним організаціям, будівельникам оптичних мереж і виїзним бригадам, які виконують підключення та сервіс ВОЛЗ. Компактне виконання спрощує транспортування приладу між об’єктами, а живлення від трьох батарей типу AA не потребує стаціонарного джерела живлення під час польових робіт.

Одномодове волокно 9/125 мкм і довжина хвилі 1310 або 1550 нм

Модель призначена для одномодових оптичних кабелів типу SM з волокном 9/125 мкм. Залежно від виконання рефлектометр працює на довжині хвилі 1310 або 1550 нм. Під час вибору конкретної версії важливо враховувати параметри мережі та завдання, для яких буде використовуватися прилад. Позначення «1310 або 1550 нм» означає саме вибір однієї з доступних версій, а не одночасну роботу на двох довжинах хвиль.

Динамічний діапазон 22 дБ і вимірювання ліній до 40 км

Динамічний діапазон ALT MINI OTDR становить 22 дБ. Для користувача це один із ключових параметрів рефлектометра, оскільки він характеризує можливості приладу під час аналізу оптичної траси. У характеристиках моделі заявлена робота на лініях довжиною до 40 км, тому прилад орієнтований на локальні та розподілені одномодові мережі в межах цього діапазону.

Зондуючий імпульс регулюється в діапазоні від 10 нс до 2,5 мкс, також передбачений автоматичний режим. Вибір параметрів імпульсу пов’язаний із характером вимірювання: коротші імульси використовують, коли важлива деталізація на невеликих відстанях, тоді як довші застосовують для роботи з протяжнішими ділянками. Автоматичний режим спрощує налаштування, коли потрібно швидко провести перевірку лінії.

Мертва зона та точність вимірювання

Для ALT MINI OTDR вказана мертва зона за відбиттям 3 м і мертва зона за загасанням 10 м. Ці параметри потрібно враховувати під час аналізу близько розташованих подій на трасі. Заявлена точність вимірювання становить 1 м + 0,2%, що дає змогу визначати відстань до виявленої ділянки з урахуванням параметрів конкретної лінії та умов тестування.

Вбудований візуалізатор волокна 1 мВт

Окрім функції OTDR, прилад має вбудований візуалізатор волокна потужністю 1 мВт. Він призначений для перевірки коротких ділянок і допомагає під час локального пошуку проблем у волокні. Така функція корисна під час монтажних та сервісних робіт, коли потрібно додатково перевірити оптичний тракт без використання окремого візуального локатора.

Компактний формат для монтажних і сервісних робіт

Маса ALT MINI OTDR становить 300 г, тому рефлектометр зручно використовувати як портативний робочий інструмент. Невелика вага особливо важлива для спеціалістів, які протягом дня працюють на кількох об’єктах або виконують вимірювання в місцях із обмеженим доступом. Прилад можна переносити разом з іншим монтажним оснащенням без значного збільшення загальної ваги комплекту.

Робочий температурний діапазон становить від -5 до +40 °C. Живлення здійснюється від трьох батарей AA 1,5 В, які також зазначені в комплекті постачання. Такий спосіб живлення підходить для мобільного використання, оскільки прилад не прив’язаний до розетки під час проведення вимірювань.

Кому підійде оптичний рефлектометр ALT MINI OTDR

Модель розрахована на спеціалістів, яким потрібен компактний OTDR для базової діагностики одномодових волоконно-оптичних ліній. Це може бути актуально для невеликих провайдерів, монтажників, сервісних інженерів і бригад, що займаються прокладанням або обслуговуванням оптичного кабелю. Прилад допомагає виконувати типові вимірювальні задачі без використання габаритного лабораторного обладнання.

ALT MINI OTDR варто розглядати насамперед тоді, коли потрібна одна робоча довжина хвилі — 1310 або 1550 нм, робота з одномодовим волокном 9/125 мкм, динамічний діапазон 22 дБ і заявлена дальність до 40 км. Перед замовленням доцільно вибрати потрібне виконання за довжиною хвилі відповідно до параметрів мережі, яку планується тестувати.

Технічні характеристики ALT MINI OTDR

Комплектація

Практичний інструмент для перевірки ВОЛЗ

Оптичний рефлектометр ALT MINI OTDR поєднує компактні розміри, невелику масу та набір характеристик, необхідних для перевірки одномодових ліній. Прилад працює з волокном 9/125 мкм, має динамічний діапазон 22 дБ, забезпечує вимірювання на довжині хвилі 1310 або 1550 нм залежно від версії та оснащений вбудованим візуалізатором 1 мВт.

Для спеціаліста це означає можливість використовувати один портативний прилад під час монтажу, сервісу та пошуку обривів оптичного кабелю. ALT MINI OTDR підходить для виїзної роботи з ВОЛЗ до 40 км і може стати робочим інструментом для тих, кому потрібен компактний рефлектометр з основними можливостями для контролю одномодової оптичної траси.
