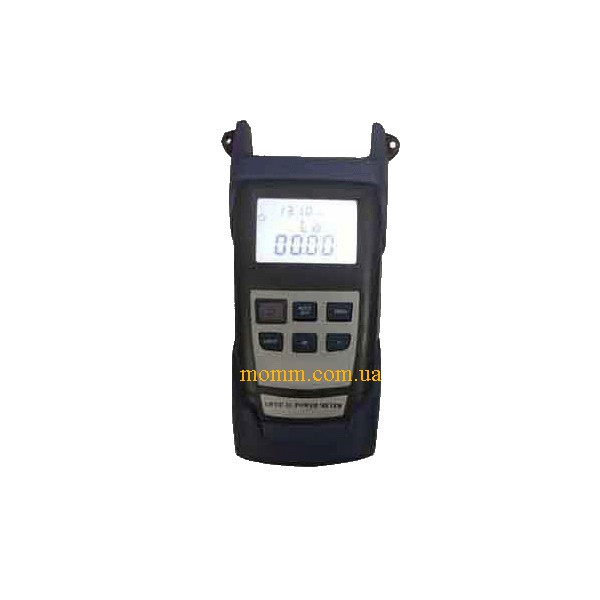

Портативний вимірювач оптичної потужності LT500D

LT500D — портативний вимірювач оптичної потужності для перевірки, налаштування та оцінювання стану волоконно-оптичних ліній зв’язку. Прилад дає змогу контролювати рівень оптичної потужності під час робіт із ВОЛЗ, а також вимірювати внесені втрати в оптичній лінії. Компактний формат, широкий діапазон робочих довжин хвиль і тривалий час автономної роботи роблять LT500D практичним інструментом для монтажних, сервісних та діагностичних завдань.

Вимірювач працює в спектральному діапазоні 800–1700 нм і має сім каліброваних довжин хвиль: 850, 980, 1300, 1310, 1490, 1550 та 1625 нм. Діапазон вимірювання оптичної потужності становить від −70 до +10 dBm. Результати можуть відображатися в dBm або мВт, а внесені втрати — у dB. Такий набір режимів дозволяє використовувати один прилад для основних операцій контролю параметрів волоконно-оптичної лінії.

Призначення вимірювача оптичної потужності LT500D

LT500D призначений для роботи з волоконно-оптичними лініями зв’язку під час монтажу, перевірки та технічного обслуговування. За допомогою приладу можна перевіряти вже прокладену лінію до абонента, виконувати її налаштування та оцінювати поточний стан існуючого оптичного тракту. Вимірювання рівня оптичної потужності допомагає отримати числові дані, необхідні для контролю параметрів ВОЛЗ і подальшого аналізу результатів.

Прилад також підтримує вимірювання внесених втрат у dB. Це зручно під час перевірки оптичної лінії після монтажу або діагностики вже діючої мережі. Оператор може використовувати LT500D як портативний оптичний вимірювач без прив’язки до стаціонарного робочого місця. Живлення від трьох стандартних батарей типу AA спрощує експлуатацію під час виїзних робіт.

Калібровані довжини хвиль і діапазон вимірювання

Одна з ключових характеристик LT500D — підтримка широкого спектрального діапазону від 800 до 1700 нм. Прилад калібрований на довжинах хвиль 850, 980, 1300, 1310, 1490, 1550 і 1625 нм. Наявність кількох каліброваних значень дає змогу обирати потрібну довжину хвилі відповідно до конкретного вимірювання та параметрів оптичної лінії.

Діапазон вимірюваної оптичної потужності становить −70…+10 dBm. Це основний робочий параметр приладу, який визначає межі рівнів сигналу, доступних для вимірювання. LT500D дозволяє відображати результати як у логарифмічному форматі dBm, так і в одиницях потужності мВт. Для вимірювання внесених втрат використовується формат dB.

InGaAs-детектор і точність вимірювання

У LT500D використовується детектор типу InGaAs. Для приладу зазначена точність вимірювання та індикації 5%. Роздільна здатність для лінійної шкали становить 0,1%, а для логарифмічної шкали — 0,01 dBm. Такі параметри дають змогу отримувати зручні для подальшої оцінки результати під час контролю волоконно-оптичних ліній.

Функція самостійного калібрування доповнює вимірювальні можливості приладу. Вона передбачена для роботи з LT500D без необхідності змінювати основне призначення пристрою або використовувати його виключно як простий індикатор наявності оптичного сигналу. Прилад орієнтований саме на кількісне вимірювання оптичної потужності та втрат.

Оптичні конектори та робота з ВОЛЗ

Для підключення оптичної лінії в характеристиках LT500D зазначені конектори FC/SC. Конектори ST і LC доступні опційно. Це важливо враховувати під час підбору приладу для конкретної конфігурації волоконно-оптичної мережі та використовуваних з’єднань.

У технічних даних також зазначені діаметри тестованих ВОЛЗ: 300, 1000, 1500 і 2000 мкм. Під час підготовки до вимірювання слід орієнтуватися на параметри конкретної лінії та використовуваний тип підключення. LT500D може застосовуватися під час перевірки оптичної траси після прокладання, налаштування підключення до абонента та оцінювання стану вже експлуатованої лінії.

Вимірювання в dBm, мВт і dB

LT500D підтримує кілька способів представлення результатів. Оптична потужність може відображатися в dBm або мВт. Це дозволяє обирати формат залежно від завдання та звичного способу роботи спеціаліста. Для оцінювання внесених втрат використовується одиниця dB.

Можливість працювати з абсолютними значеннями потужності та з відносними втратами робить прилад придатним для різних етапів перевірки ВОЛЗ. Під час первинного контролю можна визначати рівень оптичної потужності, а під час порівняння параметрів лінії — оцінювати втрати. Усі ці вимірювання виконуються одним портативним пристроєм.

Автономна робота та автоматичне вимкнення

Однією з практичних особливостей LT500D є тривалий час автономної роботи — до 240 годин. Прилад живиться від трьох батарей AA напругою 1,5 В. Використання поширеного типорозміру елементів живлення зручне для польової експлуатації та сервісних робіт, коли доступ до мережевого джерела живлення може бути обмежений.

Для контролю стану живлення передбачений індикатор розряду батарей. Крім того, LT500D має функцію автоматичного вимкнення через 10 хвилин. Вона допомагає уникнути непотрібної витрати заряду, якщо прилад залишили увімкненим після завершення вимірювань.

Портативний формат для монтажних і сервісних робіт

Габарити LT500D становлять 190 × 90 × 40 мм, маса — 400 г. Завдяки портативному виконанню вимірювач можна використовувати безпосередньо на об’єкті під час монтажу або обслуговування волоконно-оптичної лінії. Робочий температурний діапазон приладу становить від −10 до +60 °C, а допустима температура зберігання — від −25 до +70 °C.

Поєднання автономного живлення, компактних розмірів і широкого діапазону робочих довжин хвиль дозволяє застосовувати LT500D як мобільний інструмент для регулярних вимірювань. Прилад не потребує постійного підключення до зовнішнього джерела живлення та може використовуватися в різних точках оптичної мережі.

Основні можливості LT500D

• вимірювання оптичної потужності в діапазоні від −70 до +10 dBm;
• робота в спектральному діапазоні 800–1700 нм;
• сім каліброваних довжин хвиль: 850, 980, 1300, 1310, 1490, 1550 і 1625 нм;
• відображення оптичної потужності в dBm або мВт;
• вимірювання внесених втрат у dB;
• детектор InGaAs;
• підключення через FC/SC, із можливістю використання ST і LC як опційних варіантів;
• функція самостійного калібрування;
• індикатор розряду батарей;
• автоматичне вимкнення через 10 хвилин;
• час автономної роботи до 240 годин;
• живлення від трьох батарей AA 1,5 В.

Технічні характеристики LT500D

Кому підійде LT500D

Портативний вимірювач оптичної потужності LT500D орієнтований на спеціалістів, які виконують перевірку, налаштування та обслуговування волоконно-оптичних ліній. Він може бути корисним під час прокладання ВОЛЗ до абонента, контрольних вимірювань після монтажу та діагностики існуючої лінії. Наявність кількох каліброваних довжин хвиль дозволяє використовувати прилад у різних вимірювальних сценаріях у межах заявленого спектрального діапазону.

LT500D для контролю та діагностики оптичної лінії

Під час діагностики волоконно-оптичної лінії LT500D дає змогу зафіксувати рівень оптичної потужності та оцінити внесені втрати. Отримані значення можна використовувати для перевірки стану лінії в межах передбачених приладом вимірювальних можливостей. Це робить LT500D зручним інструментом для повторних контрольних вимірювань і перевірки параметрів після виконання монтажних робіт.

Прилад розрахований на практичне використання в роботі з оптоволоконними мережами: має портативний корпус, стандартне батарейне живлення, широкий температурний діапазон експлуатації та підтримує поширені формати відображення результатів. Якщо для роботи потрібен компактний вимірювач оптичної потужності LT500D із діапазоном −70…+10 dBm і калібруванням на семи довжинах хвиль, ця модель поєднує заявлені вимірювальні функції в одному пристрої.
