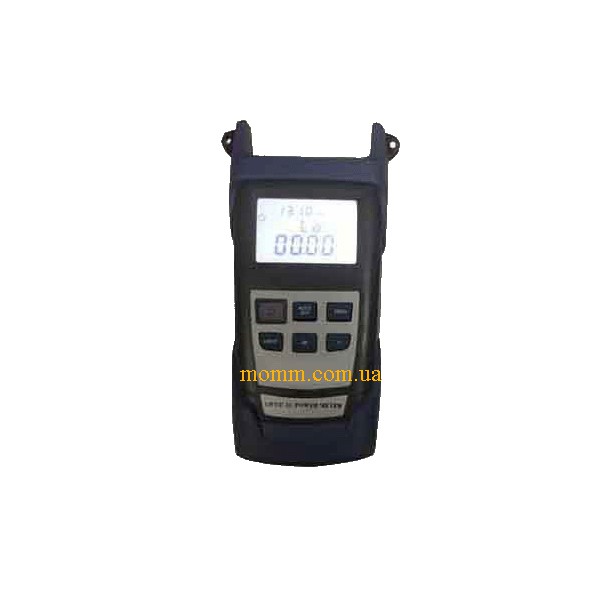

Вимірювач оптичної потужності LT501D

LT501D — портативний вимірювач оптичної потужності, призначений для перевірки, налаштування та оцінювання стану волоконно-оптичних ліній зв’язку. Прилад може використовуватися під час введення в експлуатацію прокладеної ВОЛЗ до абонента, під час контролю параметрів уже діючої лінії, а також у процесі технічного обслуговування оптичної інфраструктури. Модель дає змогу вимірювати рівень оптичної потужності та оцінювати внесені втрати, що робить її практичним інструментом для фахівців, які працюють з оптоволоконними мережами.

Вимірювач LT501D працює в широкому спектральному діапазоні 800–1700 нм і має сім каліброваних довжин хвиль: 850, 980, 1300, 1310, 1490, 1550 та 1625 нм. Такий набір охоплює основні довжини хвиль, що застосовуються у волоконно-оптичних системах. Діапазон вимірювання оптичної потужності становить від -50 до +26 дБм. Це дає можливість використовувати прилад як для контролю відносно слабких оптичних сигналів, так і для вимірювань на лініях із вищим рівнем потужності.

Призначення LT501D

Основне завдання LT501D — вимірювання параметрів волоконно-оптичної лінії зв’язку. Прилад підходить для перевірки змонтованої лінії перед передаванням її в експлуатацію, контролю рівня сигналу на абонентській ділянці, пошуку відхилень у роботі ВОЛЗ та оцінювання стану вже існуючої оптичної мережі. Під час обслуговування ліній він допомагає визначати фактичний рівень оптичної потужності та контролювати втрати в тракті.

Результати можуть відображатися в дБм або мВт, а внесені втрати — у дБ. Такий формат вимірювань зручний під час роботи з технічною документацією, порівняння фактичних значень із розрахунковими параметрами лінії та перевірки якості оптичного тракту. Перемикання між одиницями дає змогу використовувати прилад у різних робочих сценаріях без додаткового перерахунку результатів.

Широкий діапазон довжин хвиль

Діапазон вимірюваних хвиль LT501D становить 800–1700 нм. Прилад відкалібрований для роботи на довжинах хвиль 850, 980, 1300, 1310, 1490, 1550 і 1625 нм. Це дозволяє виконувати вимірювання в різних волоконно-оптичних системах, де використовуються відповідні спектральні діапазони. Вибір потрібної каліброваної довжини хвилі дає можливість адаптувати вимірювання до конкретної лінії або джерела оптичного випромінювання.

Для практичної експлуатації важливо, що в одному портативному приладі поєднано кілька каліброваних довжин хвиль. Фахівцю не потрібно використовувати окремий вимірювач для кожного типового робочого діапазону. LT501D може бути частиною комплекту обладнання для монтажу, сервісного обслуговування та діагностики ВОЛЗ.

Вимірювання оптичної потужності та втрат

Робочий діапазон вимірювання потужності становить -50…+26 дБм. Прилад оснащений детектором InGaAs, що використовується для приймання оптичного сигналу під час вимірювання. Заявлена точність вимірювання та індикації становить 5%. Роздільна здатність вказана як 0,1% для лінійної шкали та 0,01 дБм для логарифмічної шкали.

Під час перевірки лінії вимірювання рівня оптичної потужності дає змогу отримати числове значення сигналу в контрольній точці. Вимірювання втрат у дБ корисне для оцінювання того, наскільки змінюється рівень сигналу після проходження певної ділянки оптичного тракту. Це може бути потрібним під час монтажу, налаштування та планового контролю лінії.

Підключення та сумісність

У характеристиках LT501D зазначені оптичні конектори FC/SC, а ST і LC доступні опційно. Це дає можливість працювати з поширеними типами оптичних підключень відповідно до оснащення конкретного комплекту. Перед використанням приладу варто перевірити, який адаптер або конектор потрібен для конкретної лінії та чи входить він до наявної конфігурації.

У вихідних характеристиках також наведені діаметри тестованих ВОЛЗ: 300, 1000, 1500 і 2000 мкм. Ці значення збережені відповідно до даних картки товару. Для точного підбору приладу під конкретний тип кабелю або волокна доцільно орієнтуватися саме на технічні параметри обладнання та використовуваних компонентів лінії.

Самокалібрування та автоматичне вимкнення

LT501D має функцію самостійного калібрування. Вона передбачена для зручнішої експлуатації приладу та підтримання його готовності до вимірювань. Для польових робіт це особливо практично, коли вимірювач регулярно використовується на різних об’єктах і повинен залишатися зручним у повсякденному застосуванні.

Ще одна корисна функція — автоматичне вимкнення через 10 хвилин. Вона допомагає зменшити зайве споживання енергії, якщо прилад залишили увімкненим після завершення вимірювань. Водночас LT501D оснащений індикатором розряду батарей, завдяки якому оператор може контролювати стан джерела живлення та своєчасно підготувати запасні елементи.

Тривала автономна робота

Заявлений час роботи LT501D становить 240 годин. Живлення здійснюється від трьох батарей типу AA напругою 1,5 В. Такий формат живлення зручний для переносного вимірювального обладнання, оскільки прилад не потребує постійного підключення до мережі та може використовуватися безпосередньо на об’єкті.

Тривалий час автономної роботи особливо важливий під час монтажу та сервісного обслуговування оптичних мереж, коли доступ до стаціонарного джерела живлення може бути обмеженим. Індикатор розряду батарей доповнює автономний режим і допомагає контролювати готовність приладу до подальших вимірювань.

Портативний формат для роботи на об’єкті

Габарити вимірювача становлять 190 × 90 × 40 мм, вага — 400 г. Завдяки портативному виконанню LT501D можна використовувати як у приміщенні, так і безпосередньо на об’єктах монтажу та обслуговування волоконно-оптичних ліній. Прилад не займає багато місця серед робочого обладнання та може застосовуватися як частина комплекту інструментів спеціаліста з ВОЛЗ.

Робочий температурний діапазон становить від -10 до +60 °C, а температура зберігання — від -25 до +70 °C. Це дозволяє використовувати та зберігати прилад у широкому діапазоні температур відповідно до зазначених параметрів. Під час експлуатації важливо дотримуватися встановлених температурних меж, щоб вимірювач працював у передбачених для нього умовах.

Технічні характеристики LT501D

Для яких робіт підходить вимірювач

LT501D орієнтований на фахівців, які монтують, налаштовують або обслуговують волоконно-оптичні лінії. Прилад можна застосовувати під час перевірки лінії до абонента, контролю параметрів після монтажу, оцінювання стану вже прокладеної ВОЛЗ і виконання регулярних сервісних вимірювань. Завдяки портативному корпусу та автономному живленню вимірювач зручно використовувати безпосередньо в місці проведення робіт.

Наявність кількох каліброваних довжин хвиль і вимірювання в дБм, мВт та дБ роблять LT501D універсальним інструментом для типових завдань контролю оптичної потужності. Прилад може використовуватися окремо або разом із відповідним джерелом оптичного випромінювання, якщо робоча методика передбачає вимірювання втрат у лінії.

Вимірювач оптичної потужності для сервісу ВОЛЗ

LT501D поєднує широкий спектральний діапазон, кілька каліброваних довжин хвиль і портативне виконання. Прилад розрахований на вимірювання оптичної потужності у волоконно-оптичних лініях і може застосовуватися для перевірки, налаштування та оцінювання стану ВОЛЗ. Діапазон -50…+26 дБм, робота з FC/SC, можливість використання ST і LC як опційних варіантів, а також автономність до 240 годин роблять модель придатною для регулярної роботи з оптичними мережами.

Якщо потрібен портативний вимірювач оптичної потужності для монтажних і сервісних завдань, LT501D дозволяє контролювати основні параметри оптичного сигналу без складної стаціонарної вимірювальної системи. Перед роботою достатньо вибрати відповідну довжину хвилі та тип підключення згідно з параметрами лінії, після чого можна виконувати контроль рівня потужності або внесених втрат у межах заявлених технічних характеристик приладу.
