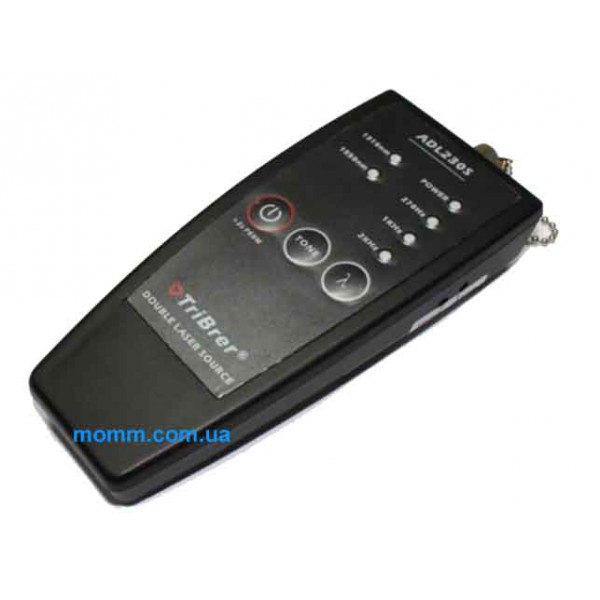

Джерело оптичного випромінювання ADL230S для тестування загасання у ВОЛЗ

ADL230S — джерело оптичного випромінювання, призначене для формування стабільного тестового сигналу на двох робочих довжинах хвиль: 1310 і 1550 нм. Прилад застосовують під час перевірки волоконно-оптичних ліній зв’язку, коли потрібно подати в оптичне волокно контрольований сигнал, а потім зареєструвати його рівень за допомогою вимірювача оптичної потужності. Така схема дає змогу визначати загасання сигналу у волоконно-оптичній лінії та контролювати її параметри під час вимірювань.

Призначення джерела ADL230S

Основне призначення ADL230S — тестування загасання сигналу у волоконно-оптичних лініях зв’язку. Джерело подає оптичне випромінювання із заданими параметрами, а вимірювач оптичної потужності реєструє сигнал після проходження через волокно. Порівняння рівнів дає можливість оцінити втрати в лінії. На сторінці товару як приклад сумісного типу обладнання для реєстрації сигналу зазначено вимірювач оптичної потужності APM 820.

Прилад підтримує не лише безперервну роботу джерела, а й режими модуляції з частотами 270 Гц, 1 кГц і 2 кГц. Наявність цих режимів розширює можливості тестування та дає змогу формувати сигнал із заданою частотою модуляції відповідно до завдання вимірювання. Перемикання між двома довжинами хвиль і доступними режимами модуляції робить ADL230S функціональним елементом комплекту для перевірки оптичних ліній.

Дві робочі довжини хвиль: 1310 і 1550 нм

ADL230S працює на довжинах хвиль 1310 та 1550 нм. Саме ці значення зазначені виробником для цієї моделі й визначають основні режими її використання. Під час тестування оператор може подавати випробувальний сигнал на потрібній довжині хвилі та виконувати вимірювання за допомогою окремого вимірювача оптичної потужності.

Стабільність оптичного сигналу

Однією з ключових характеристик ADL230S є стабільність вихідного сигналу. Для приладу заявлено стабільність ±0,05 дБ протягом 1 години та ±0,1 дБ протягом 8 годин. Цей параметр важливий для вимірювань загасання, оскільки зміна рівня самого джерела безпосередньо впливає на результат контролю волоконно-оптичної лінії.

Режими модуляції 270 Гц, 1 кГц і 2 кГц

Джерело оптичного випромінювання ADL230S підтримує три частоти модуляції: 270 Гц, 1 кГц і 2 кГц. Наявність кількох режимів дає змогу вибрати потрібний варіант тестового сигналу залежно від умов і методики вимірювання. Це корисно під час роботи з обладнанням, яке може розпізнавати модульований оптичний сигнал відповідної частоти.

Живлення та автономна робота

ADL230S може працювати від двох батарей типу AA або від зовнішнього адаптера AC/DC. Завдяки двом варіантам живлення прилад можна використовувати як автономно, так і з підключенням до зовнішнього джерела живлення. Заявлений час безперервної роботи від батарей становить до 16 годин.

Для економії заряду передбачена функція автоматичного вимкнення. Якщо прилад не використовується протягом 10 хвилин, він вимикається автоматично. Відключення також передбачене за низького рівня заряду батарей. Це допомагає уникнути зайвої витрати енергії та знижує ризик ситуації, коли джерело залишається увімкненим після завершення роботи.

Підключення до оптичної лінії

У характеристиках ADL230S зазначені з’єднувальні адаптери FC/PC, а також можливі варіанти SC/PC або ST/PC. Конкретний тип адаптера потрібно враховувати під час підбору приладу до наявної оптичної інфраструктури та вимірювального комплекту. Сумісність за типом конектора важлива для коректного фізичного підключення джерела до лінії чи тестового шнура.

Робочий температурний діапазон приладу становить від -10 до +50 °C за відносної вологості до 90% RH. Габарити корпусу — 140 × 62 × 31 мм, маса — 150 г. Компактні розміри та можливість живлення від двох батарей AA роблять ADL230S зручним для перенесення у складі вимірювального комплекту.

Як використовується ADL230S під час вимірювання загасання

Принцип роботи комплекту для контролю загасання базується на використанні джерела та вимірювача оптичної потужності. ADL230S формує тестовий сигнал на довжині хвилі 1310 або 1550 нм і подає його у волокно. На іншому кінці лінії вимірювач оптичної потужності реєструє рівень сигналу після проходження через оптичний тракт. За результатами вимірювання можна визначити втрати сигналу в лінії.

Технічні характеристики ADL230S

Особливості джерела оптичного випромінювання

• робота на двох довжинах хвиль — 1310 і 1550 нм;
• стабільність сигналу ±0,05 дБ за 1 годину та ±0,1 дБ за 8 годин;
• три режими модуляції: 270 Гц, 1 кГц і 2 кГц;
• LED-екран із низьким енергоспоживанням;
• можливість живлення від двох батарей AA або зовнішнього адаптера AC/DC;
• автоматичне вимкнення після 10 хвилин простою;
• автоматичне відключення за низького заряду батарей;
• індикація заряду елементів живлення;
• безперервна робота до 16 годин;
• підтримка адаптерів FC/PC, SC/PC або ST/PC;
• компактні габарити 140 × 62 × 31 мм і маса 150 г.

Комплектація

Комплект постачання: джерело оптичного випромінювання ADL230S — 1 шт.; чохол — 1 шт.

ADL230S для контролю волоконно-оптичних ліній

ADL230S поєднує дві робочі довжини хвиль, кілька режимів модуляції, стабільний вихідний сигнал і автономне живлення. Прилад орієнтований на завдання, де необхідно сформувати контрольоване оптичне випромінювання та разом із вимірювачем потужності визначити загасання у волоконно-оптичній лінії. Підтримка 1310 і 1550 нм дозволяє виконувати перевірки на двох довжинах хвиль одним джерелом.

Для роботи достатньо вибрати потрібну довжину хвилі, під’єднати джерело через відповідний оптичний адаптер і використовувати вимірювач потужності для реєстрації сигналу на іншому кінці лінії. Наявність модуляції 270 Гц, 1 кГц і 2 кГц, індикації заряду, автовимкнення та можливості зовнішнього живлення доповнює базові вимірювальні можливості ADL230S і робить його практичним джерелом оптичного сигналу для тестування ВОЛЗ.
