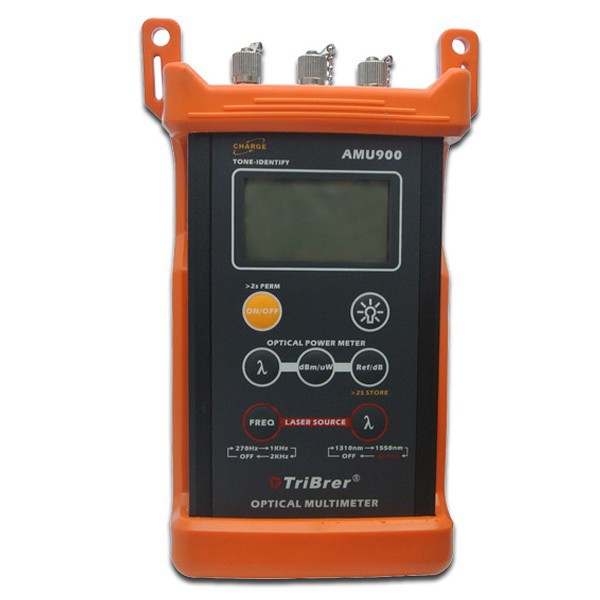

Оптичний тестер AMU900T-S3S5-V01 для вимірювання та діагностики ВОЛЗ

AMU900T-S3S5-V01 — професійний багатофункціональний оптичний тестер для монтажу, діагностики та сервісного обслуговування волоконно-оптичних ліній зв’язку. Прилад об’єднує в одному портативному корпусі одразу три затребувані функції: вимірювач оптичної потужності, стабілізоване джерело лазерного випромінювання та візуальний локатор дефектів VFL. Така конфігурація дозволяє спеціалісту виконувати комплекс базових перевірок ВОЛЗ без необхідності постійно переносити декілька окремих приладів.

AMU900T-S3S5-V01 орієнтований на польові та сервісні вимірювання. Його можна використовувати під час будівництва нових оптичних ліній, введення в експлуатацію FTTH, обслуговування PON-мереж, перевірки патч-кордів, діагностики оптичних кросів, пошуку несправностей і контролю рівня сигналу на різних ділянках тракту. Вбудоване джерело випромінювання працює на довжинах хвиль 1310 нм і 1550 нм, а вимірювач потужності має шість каліброваних довжин хвиль: 850 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм.

Візуальний локатор дефектів має потужність > 1 мВт із зазначеною дальністю 5 км і працює з частотою 2 Гц. Він оснащений універсальним адаптером 2.5 мм і може використовуватися для швидкого візуального пошуку локальних пошкоджень, сильних перегинів, неправильних з’єднань або обривів на доступних ділянках оптичної лінії.

Прилад розрахований на тривалу автономну роботу: у картці товару заявлено час роботи до 100 годин. Передбачений режим економії енергії та автоматичне вимкнення через 10 хв після простою з можливістю скасування цієї функції. Живлення здійснюється від AA * 2.

Основні можливості AMU900T-S3S5-V01

• вимірювання оптичної потужності;
• вбудоване джерело лазерного випромінювання;
• вбудований візуальний локатор дефектів VFL;
• джерело випромінювання на 1310 нм і 1550 нм;
• діапазон вимірювання потужності -70…+6 дБм згідно з технічною таблицею;
• калібровані довжини хвиль 850 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм;
• точність ±0.2dB;
• модуляція джерела 270 Гц, 1 кГц, 2 кГц;
• потужність VFL > 1 мВт (5 км);
• частота VFL 2 Гц;
• оптичний адаптер джерела FC/PC;
• універсальний адаптер VFL 2.5 мм;
• функція Tone Detector;
• функція Reference Value Set;
• автоматичне вимкнення через 10 хв після простою;
• індикація заряду батарей;
• живлення AA * 2;
• час роботи до 100 годин;
• розміри 19х9,5х4,5 см;
• вага 380 г.

Технічні характеристики оптичного тестера AMU900T-S3S5-V01

Тестер 3-в-1 для професійної роботи з ВОЛЗ

Головна практична перевага AMU900T-S3S5-V01 полягає в об’єднанні трьох окремих функцій. На об’єкті монтажнику часто потрібно спочатку візуально перевірити цілісність короткої лінії або патч-корда, потім виміряти рівень оптичної потужності, а після цього провести тест із використанням стабілізованого джерела випромінювання. У звичайному комплекті для цього можуть знадобитися три окремі пристрої.

AMU900 дозволяє виконати ці операції одним приладом. Це особливо зручно для виїзних бригад, які щодня працюють у під’їздах, телекомунікаційних шафах, серверних, оптичних кросах, муфтах і на абонентських об’єктах. Менша кількість окремих приладів спрощує транспортування та скорочує час переходу між різними типами перевірки.

Вимірювач оптичної потужності

Вбудований вимірювач потужності призначений для визначення рівня оптичного сигналу у волоконно-оптичній лінії. У детальній технічній таблиці для AMU900T-S3S5-V01 вказаний діапазон вимірювання -70…+6 дБм.

Важливо зазначити, що у короткому анонсі тієї ж сторінки присутнє значення -70...+10 дБ. Оскільки в розгорнутій таблиці характеристик наведено -70…+6 дБм, у технічній частині цього опису використане саме табличне значення без його зміни.

Вимірювач має шість каліброваних довжин хвиль: 850 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм. Такий набір дозволяє використовувати тестер у різних телекомунікаційних сценаріях і коректно вибирати калібрування відповідно до сигналу, який реально вимірюється.

Точність ±0.2dB

У характеристиках вимірювача потужності точність зазначена як ±0.2dB. Для практичного використання це важливий параметр, оскільки результати вимірювання потрібно порівнювати з допустимими рівнями конкретного обладнання або з контрольними значеннями, отриманими на іншій ділянці мережі.

Щоб не додавати до результату сторонні втрати, перед вимірюванням потрібно очистити оптичні конектори, перевірити стан патч-кордів та правильно встановити потрібну калібровану довжину хвилі.

Калібровані довжини хвиль 850–1625 нм

AMU900T-S3S5-V01 підтримує калібрування вимірювача на 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм та 1625 нм. Це дає можливість працювати з різними оптичними системами, не обмежуючись тільки двома довжинами хвиль вбудованого джерела.

При цьому потрібно розрізняти дві характеристики. Вбудоване джерело випромінювання працює саме на 1310 нм і 1550 нм, тоді як вимірювач потужності має ширший набір каліброваних довжин хвиль. Це різні функціональні частини одного тестера.

Вбудоване джерело 1310 нм і 1550 нм

Джерело лазерного випромінювання AMU900T-S3S5-V01 працює на двох довжинах хвиль: 1310 нм і 1550 нм. Саме ці значення прямо наведені в картці товару.

Джерело можна використовувати разом із вимірювачем потужності для тестування оптичного тракту. На одному кінці лінії формується контрольний оптичний сигнал, на іншому вимірюється його рівень. За відомого початкового рівня така схема допомагає оцінювати загальні втрати тракту відповідно до прийнятої методики вимірювання.

Стабільність джерела

Для вбудованого джерела заявлена стабільність ±0.05 дБ / 1 година та ±0.1 дБ / 8 годин. Ці характеристики важливі при порівняльних вимірюваннях, оскільки джерело повинно підтримувати достатньо стабільний рівень протягом тесту.

Перед відповідальними вимірюваннями бажано дати обладнанню працювати в стабільних температурних умовах і не змінювати без потреби конфігурацію тестових патч-кордів між порівнюваними вимірюваннями.

Вихідна потужність джерела > -6.0 дБм

Вихідна потужність вбудованого джерела випромінювання становить > -6.0 дБм. Це окрема характеристика джерела і її не потрібно плутати з діапазоном вимірювання оптичного вимірювача.

При побудові тестової схеми необхідно враховувати втрати в патч-кордах, перехідниках, конекторах та самій оптичній лінії. Саме тому перед серією вимірювань часто доцільно виконати опорне вимірювання на контрольному з’єднанні.

Модуляція 270 Гц, 1 кГц, 2 кГц

Джерело підтримує модульовані режими 270 Гц, 1 кГц і 2 кГц. Такі режими використовуються у професійній діагностиці для ідентифікації тестового сигналу та відокремлення його від іншого оптичного випромінювання у відповідних вимірювальних сценаріях.

У вимірювачі також прямо зазначена функція Tone Detector. Це робить AMU900T-S3S5-V01 зручним інструментом для робіт, де важливо не тільки визначити абсолютну потужність, а й працювати з тестовим модульованим сигналом.

Візуальний локатор дефектів VFL

Третя ключова функція AMU900T-S3S5-V01 — вбудований візуальний локатор дефектів. Його потужність у таблиці зазначена як > 1 мВт із позначенням 5 км. Частота становить 2 Гц, а оптичний інтерфейс виконаний у вигляді універсального адаптера 2.5 мм.

VFL використовується для візуального контролю оптичного волокна. Видиме червоне випромінювання допомагає швидко знайти неправильне підключення, сильний перегин або місце пошкодження, якщо світло виходить назовні через оболонку чи відкриту ділянку волокна.

Фактична видимість світіння залежить від конструкції кабелю, освітлення, типу пошкодження та інших умов. VFL не замінює оптичний рефлектометр при необхідності точно визначити відстань до прихованого дефекту на довгій трасі.

Для чого потрібна функція Reference Value Set

У характеристиках вимірювача зазначена функція Reference Value Set — встановлення опорного значення. Вона корисна при відносних вимірюваннях, коли спеціаліст спочатку фіксує контрольний рівень, а потім порівнює з ним результат після проходження сигналу через оптичну лінію або окремий компонент.

Такий режим особливо зручний для перевірки втрат у патч-кордах, з’єднаннях або ділянках ВОЛЗ. Методика повинна враховувати тип джерела, довжину хвилі й вимоги до конкретного об’єкта.

Оптичні адаптери

Для джерела випромінювання вказаний оптичний адаптер FC/PC. Для вимірювача потужності в картці зазначені FC, SC 2,5 мм UPP та ST як опція. Візуальний локатор має універсальний адаптер 2.5 мм.

Перед підключенням слід перевірити тип конектора на тестованій лінії та використовувати відповідний перехідник. Неправильний механічний інтерфейс або невідповідне полірування можуть призвести до поганого контакту, додаткових втрат і помилкових результатів.

Автономна робота до 100 годин

У тексті картки товару заявлений час роботи до 100 годин. Для польового оптичного тестера це важлива перевага: прилад можна використовувати протягом тривалих монтажних робіт без постійної прив’язки до мережевого живлення.

Живлення здійснюється від AA * 2. Також передбачений режим економії енергії, що допомагає зменшити непотрібне споживання під час перерв між вимірюваннями.

Автовимкнення через 10 хвилин

Функція автоматичного вимкнення спрацьовує через 10 хв після простою. У картці прямо зазначено, що її можна скасувати. Це корисно, коли тестер використовується в тривалому вимірюванні та спеціаліст не хоче, щоб прилад автоматично вимкнувся.

Також заявлена індикація заряду батарей, що дозволяє контролювати стан живлення перед виїздом на об’єкт або під час тривалої роботи.

Розміри та маса

Габаритні розміри AMU900T-S3S5-V01 становлять 19х9,5х4,5 см, вага — 380 г. Такий портативний формат підходить для монтажного кейса разом зі сколювачем, стрипером, очищувальними матеріалами та іншими інструментами ВОЛЗ.

Прилад зручно використовувати безпосередньо біля оптичного кросу, абонентської розетки або розподільчого боксу, де великий лабораторний стенд недоступний.

Температурні умови роботи

Робоча температура в технічній таблиці зазначена як -10 -- +50℃, < 90%RH. Температура зберігання — -20 -- +60℃, < 90%RH.

Під час переходу з холодного середовища в тепле приміщення бажано дати приладу стабілізуватися, особливо якщо є ризик утворення конденсату на оптичних адаптерах або всередині корпуса.

Стандартна комплектація AMU900

• оптичний тестер AMU-900 – 1 шт.;
• інструкція з експлуатації – 1 шт.;
• сертифікат калібрування – 1 шт.;
• кейс переносний – 1 шт.;
• адаптер SC – 1.

Опціональні аксесуари

• адаптер AC/DC – 1 шт.;
• перехідник FC в LC;
• універсальний перехідник ST.

Опціональні позиції не слід автоматично вважати частиною стандартного комплекту. У картці вони винесені окремо, тому при замовленні потрібно враховувати необхідність конкретного перехідника або мережевого адаптера.

AMU900T-S3S5-V01 для монтажу FTTH

Під час підключення абонента FTTH тестер може застосовуватися на декількох етапах. VFL допомагає швидко перевірити цілісність короткої ділянки або правильність маршрутизації волокна. Вимірювач потужності використовується для контролю реального рівня сигналу на абонентській стороні, а джерело випромінювання корисне при тестуванні пасивної лінії.

Для монтажника це означає можливість виконати базову діагностику одним компактним приладом. Якщо виявлені надмірні втрати, для точної локалізації проблеми на довгій трасі може знадобитися OTDR.

Застосування в PON-мережах

Калібровані довжини хвиль вимірювача включають 1310 нм, 1490 нм і 1550 нм, що є практично корисним при роботі з волоконно-оптичними мережами доступу. Водночас AMU900T-S3S5-V01 не слід плутати зі спеціалізованим прохідним PON power meter, який розділяє одночасні робочі сигнали різних напрямків.

AMU900 є універсальним оптичним мультиметром. Він вимірює потужність відповідно до вибраної каліброваної довжини хвилі, генерує тестове випромінювання 1310/1550 нм і має VFL для візуальної діагностики.

Перевірка патч-кордів

Для швидкої перевірки оптичного патч-корда можна використовувати VFL або зв’язку «джерело + вимірювач». VFL допомагає виявити явний обрив або сильний перегин, а вимірювання потужності дозволяє оцінити втрати при коректно побудованій тестовій схемі.

Перед тестом обидва конектори потрібно очистити. Забруднення на ферулі здатне додати суттєві втрати та створити помилкове враження про несправність самого кабелю.

Перевірка оптичного кросу

На кросі AMU900T-S3S5-V01 дозволяє перевіряти наявність сигналу, рівень потужності на потрібному порту та виконувати ідентифікаційні роботи з використанням тестового джерела або VFL.

Перед будь-яким перепідключенням потрібно точно знати схему кросу, щоб не від’єднати робочу лінію. Також слід дотримуватися правил лазерної безпеки та не дивитися в активний оптичний порт.

AMU900 і OTDR — різні прилади

AMU900T-S3S5-V01 не є оптичним рефлектометром. Він не будує рефлектограму та не визначає відстань до кожної події у волокні. Його функції — вимірювання потужності, генерація контрольного сигналу та візуальна локалізація дефектів.

OTDR потрібний тоді, коли необхідно знайти координату обриву, оцінити події вздовж довгої траси або побачити розподіл втрат. У професійному комплекті AMU900 і рефлектометр доповнюють один одного.

Чистота конекторів перед вимірюванням

Більшість оптичних вимірювань чутлива до забруднення. Пил, жирова плівка або залишки захисного матеріалу на торці конектора можуть додати небажане загасання.

Перед підключенням до AMU900T-S3S5-V01 рекомендується очистити конектори спеціалізованим очищувачем, а за наявності інспекційного мікроскопа — перевірити торець. Не слід торкатися ферули пальцями або очищувати її звичайною тканиною.

Безпека під час роботи з оптичними сигналами

Випромінювання на 1310 нм і 1550 нм невидиме для людського ока. Відсутність видимого світла не означає, що оптичний порт неактивний. Не можна дивитися безпосередньо в торець волокна, патч-корд або адаптер.

VFL використовує видиме випромінювання, але його також не слід спрямовувати в очі. Перед підключенням або відключенням потрібно поводитися з оптичними портами як з потенційно активними.

Загальний порядок вимірювання оптичної потужності

1. Визначте довжину хвилі сигналу, який потрібно виміряти.
2. Перевірте та очистіть оптичні конектори.
3. Установіть потрібний адаптер.
4. Увімкніть AMU900T-S3S5-V01.
5. Виберіть відповідну калібровану довжину хвилі.
6. Підключіть оптичний сигнал до вимірювача.
7. Зчитайте показання.
8. Порівняйте результат із нормами конкретного обладнання або проекту.
9. За потреби використайте Reference Value Set для відносної перевірки.
10. Після завершення від’єднайте лінію та закрийте оптичний порт захисною заглушкою.

Загальний порядок використання VFL

1. Переконайтеся, що тестоване волокно можна безпечно перевіряти.
2. Очистіть його конектор.
3. Підключіть конектор до універсального адаптера 2.5 мм.
4. Увімкніть VFL.
5. Контролюйте волокно та доступні ділянки траси.
6. Шукайте місця появи видимого червоного світла або неправильну маршрутизацію.
7. Після завершення вимкніть VFL.
8. Від’єднайте конектор і встановіть захисну заглушку.

Типові помилки під час роботи

• неправильний вибір каліброваної довжини хвилі;
• підключення забруднених конекторів;
• використання пошкодженого тестового патч-корда;
• спроба визначити точну координату далекого обриву тільки за допомогою VFL;
• плутанина між функціями джерела та вимірювача потужності;
• ігнорування опорного вимірювання при тестуванні втрат;
• використання опціонального адаптера як нібито стандартного комплектного;
• погляд у активний оптичний порт;
• робота з відкритими портами в запиленому середовищі;
• зберігання приладу без захисного кейса та заглушок.

Для кого призначений AMU900T-S3S5-V01

• монтажників ВОЛЗ;
• майстрів FTTH-підключень;
• інженерів інтернет-провайдерів;
• операторів зв’язку;
• сервісних спеціалістів;
• аварійно-відновлювальних бригад;
• системних інтеграторів;
• лабораторій волоконної оптики;
• підприємств із власною оптичною інфраструктурою;
• навчальних закладів, де вивчають ВОЛЗ.

Поширені запитання про AMU900T-S3S5-V01

Які функції об’єднані в одному приладі?

AMU900 поєднує вимірювач оптичної потужності, джерело лазерного випромінювання та візуальний локатор дефектів VFL.

Який діапазон вимірювання потужності?

У детальній таблиці характеристик вказано -70…+6 дБм. У короткому анонсі сторінки присутнє інше значення -70...+10 дБ, тому для технічної таблиці цього опису збережено розгорнуте табличне значення -70…+6 дБм.

Які довжини хвиль має вбудоване джерело?

1310 нм і 1550 нм.

Яка стабільність джерела?

±0.05 дБ / 1 година; ±0.1 дБ / 8 годин.

Яка вихідна потужність джерела?

> -6.0 дБм.

Які режими модуляції доступні?

270 Гц, 1 кГц, 2 кГц.

Яка потужність VFL?

> 1 мВт (5 км).

Яка частота VFL?

2 Гц.

Які калібровані довжини хвиль вимірювача?

850 нм / 1300 нм / 1310 нм / 1490 нм / 1550 нм / 1625 нм.

Яка точність вимірювача?

±0.2dB.

Чи є встановлення опорного значення?

Так. У характеристиках зазначена функція Reference Value Set.

Чи є Tone Detector?

Так. Функція Tone Detector прямо зазначена в технічній таблиці.

Через який час працює автовимкнення?

Через 10 хв після простою. Функцію можна скасувати.

Яке живлення тестера?

AA * 2.

Скільки може працювати прилад?

У картці товару зазначений час роботи до 100 годин.

Які розміри та вага?

Розміри 19х9,5х4,5 см, вага 380 г.

Що входить до стандартної комплектації?

Оптичний тестер AMU-900 – 1 шт.; інструкція з експлуатації – 1 шт.; сертифікат калібрування – 1 шт.; кейс переносний – 1 шт.; адаптер SC – 1.

Які аксесуари є опціональними?

Адаптер AC/DC – 1 шт.; перехідник FC в LC; універсальний перехідник ST.

Чому варто купити AMU900T-S3S5-V01

AMU900T-S3S5-V01 зручний тим, що замінює відразу декілька базових приладів у щоденному комплекті спеціаліста ВОЛЗ. В одному корпусі доступні OPM, стабілізоване джерело 1310/1550 нм і VFL, тому монтажник може швидко переходити від візуальної перевірки до вимірювання потужності або тестування лінії джерелом.

Шість каліброваних довжин хвиль вимірювача, функції Tone Detector та Reference Value Set, модульоване джерело 270 Гц / 1 кГц / 2 кГц і автономна робота до 100 годин роблять модель практичною для регулярних польових робіт.

Для транспортування передбачений переносний кейс, а сертифікат калібрування входить до стандартного переліку аксесуарів. Компактні розміри 19х9,5х4,5 см і вага 380 г дозволяють постійно тримати тестер у монтажному наборі.

Купити оптичний тестер AMU900T-S3S5-V01 в Україні

Купити AMU900T-S3S5-V01 доцільно інтернет-провайдерам, монтажним організаціям, сервісним інженерам і підприємствам, яким потрібен універсальний оптичний тестер для повсякденного контролю ВОЛЗ.

Перед замовленням варто звернути увагу на основні параметри: джерело 1310 нм і 1550 нм, вимірювальний діапазон -70…+6 дБм за технічною таблицею, точність ±0.2dB, шість каліброваних довжин хвиль, VFL > 1 мВт (5 км), живлення AA * 2 та час роботи до 100 годин.

Оптичний тестер AMU900T-S3S5-V01 — функціональний портативний прилад для монтажу, перевірки та сервісу волоконно-оптичних ліній, який поєднує три основні інструменти в одному корпусі та підходить для широкого спектра професійних задач у ВОЛЗ.
