Оптичний мультиметр NF-911

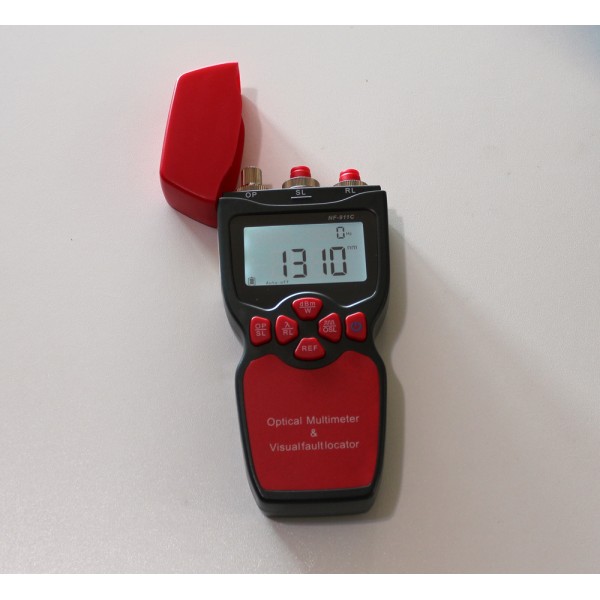

Оптичний мультиметр NF-911 — компактний багатофункціональний прилад для перевірки волоконно-оптичних ліній зв’язку. Він призначений для контролю якості передавання оптичного сигналу, вимірювання оптичної потужності та втрат, а також виявлення дефектів оптоволокна. В одному корпусі поєднано три функціональні модулі: вимірювач оптичної потужності, джерело оптичного випромінювання та візуалізатор дефектів VFL. Завдяки такій конфігурації NF-911 дає змогу виконувати основні операції з перевірки ВОЛЗ без використання трьох окремих приладів.

Модель NF-911 орієнтована на роботу з волоконно-оптичними лініями, де потрібно оцінити рівень оптичної потужності, визначити втрати сигналу або перевірити волокно на наявність дефектів. Поєднання вимірювальних і тестових функцій робить прилад зручним для комплексної перевірки оптичного тракту. При цьому корпус має компактні розміри 160 × 75 × 32 мм, тому мультиметр зручно використовувати як переносний робочий інструмент.

Три функції в одному оптичному мультиметрі

Головна особливість NF-911 — поєднання одразу трьох приладів. Вимірювач оптичної потужності дає змогу контролювати рівень сигналу у волоконно-оптичній лінії. Вбудоване джерело випромінювання формує оптичний сигнал на стандартних довжинах хвиль 1310 і 1550 нм. Візуалізатор дефектів VFL працює на довжині хвилі 650 нм та використовується для перевірки цілісності оптоволокна.

Таке поєднання функцій особливо зручне під час послідовної діагностики лінії. Спочатку можна перевірити наявність і рівень оптичного сигналу, потім за допомогою джерела випромінювання виконати вимірювання втрат, а для пошуку дефектної ділянки використати VFL. Усі ці операції виконуються одним NF-911, що спрощує комплект вимірювального обладнання для роботи з ВОЛЗ.

Вимірювання оптичної потужності NF-911

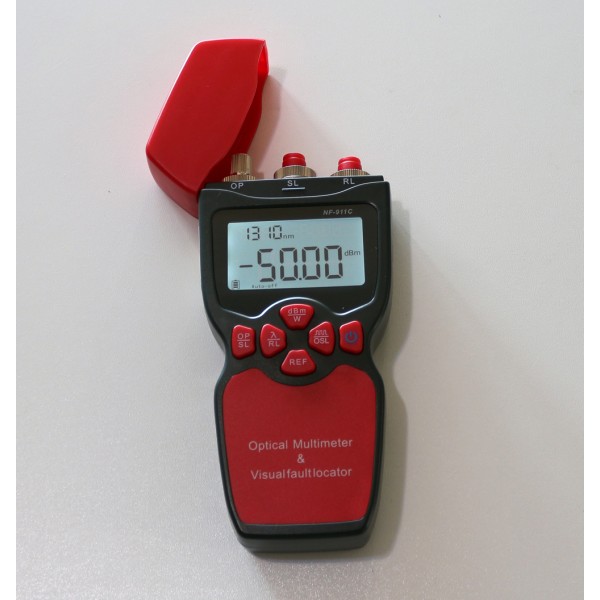

Модуль вимірювача потужності працює в діапазоні від -70 до +10 дБ. Робочий спектральний діапазон становить від 800 до 1700 нм, що охоплює основні довжини хвиль, які використовуються під час тестування волоконно-оптичних ліній. Як приймач застосовується InGaAs.

NF-911 підтримує стандартні довжини хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм. Завдяки цьому оператор може вибрати необхідне значення відповідно до параметрів оптичної лінії або джерела сигналу. Роздільна здатність відображення становить 0,01 дБ, що забезпечує детальне представлення результату під час контролю рівня сигналу.

Функція вимірювання оптичної потужності використовується не лише для контролю самого сигналу. У поєднанні з оптичним джерелом NF-911 прилад дає змогу виконувати вимірювання втрат у волоконно-оптичному тракті. Таким чином, мультиметр можна застосовувати для оцінювання стану ВОЛЗ та перевірки проходження оптичного сигналу через тестовану ділянку.

Характеристики вимірювача оптичної потужності

Вбудоване джерело оптичного випромінювання

Другий функціональний модуль NF-911 — джерело оптичного випромінювання. Воно працює на двох стандартних довжинах хвиль: 1310 і 1550 нм. Ці значення можна використовувати під час перевірки волоконно-оптичної лінії та вимірювання втрат разом із модулем вимірювача оптичної потужності.

У приладі застосовується джерело типу FP-LD. Передбачено безперервний режим CW, а також модульоване випромінювання з частотами 270 Гц, 1 кГц і 2 кГц. Наявність кількох режимів випромінювання розширює можливості використання NF-911 під час тестування оптичних ліній та дає змогу вибрати необхідний режим відповідно до виконуваного вимірювання.

Характеристики джерела випромінювання

Візуалізатор дефектів оптоволокна VFL

Третя функція оптичного мультиметра NF-911 — візуалізатор дефектів VFL. Він формує видиме оптичне випромінювання на стандартній довжині хвилі 650 нм та призначений для перевірки дефектів оптоволокна. Така функція доповнює вимірювач потужності та оптичне джерело, оскільки дозволяє не лише оцінювати параметри сигналу, а й виконувати візуальну перевірку волокна.

Для VFL передбачено кілька варіантів потужності випромінювання: 5, 10, 20 або 30 мВт. Необхідний варіант обирається залежно від виконання приладу. Стандартна довжина хвилі візуалізатора становить 650 нм. Поєднання VFL з іншими функціями NF-911 робить можливим послідовний контроль волоконно-оптичної лінії одним компактним пристроєм.

Характеристики VFL

Основні функції оптичного мультиметра NF-911

• Вимірювання оптичної потужності. Прилад дає змогу визначати рівень оптичного сигналу в робочому спектральному діапазоні 800–1700 нм.
• Вимірювання втрат. Вбудований вимірювач потужності разом із джерелом випромінювання може використовуватися для перевірки втрат у волоконно-оптичній лінії.
• Перевірка дефектів оптоволокна. Для цього NF-911 оснащений візуалізатором VFL з довжиною хвилі 650 нм.
• Генерування оптичного сигналу. Джерело випромінювання підтримує довжини хвиль 1310 і 1550 нм та режими CW, 270 Гц, 1 кГц і 2 кГц.

Підключення FC, SC та ST

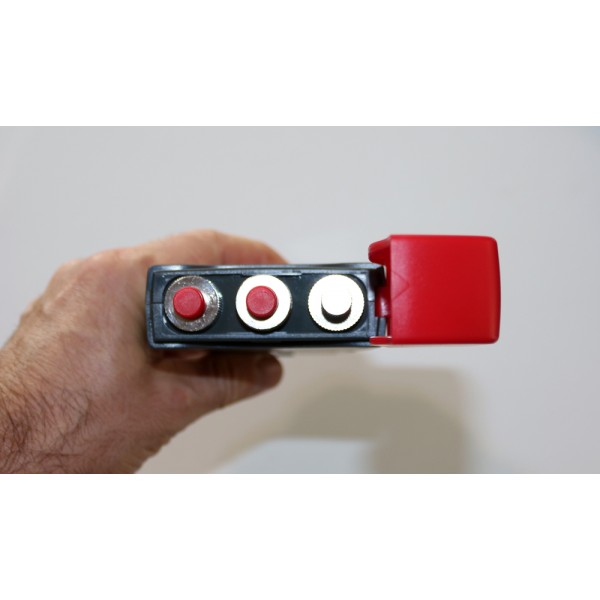

Для підключення до волоконно-оптичних ліній у характеристиках NF-911 зазначена підтримка роз’ємів FC, SC та ST. Це дає змогу використовувати мультиметр з різними типами оптичних з’єднань без необхідності обмежуватися лише одним форматом конектора. Захисна кришка для роз’ємів допомагає захистити їх від механічних пошкоджень під час транспортування та зберігання приладу.

Для оптичного вимірювального обладнання стан роз’ємів має практичне значення, тому наявність захисної кришки є корисною конструктивною особливістю NF-911. Вона закриває робочу частину приладу, коли мультиметр не використовується, та робить його зручнішим для перенесення разом з іншим інструментом для обслуговування ВОЛЗ.

Компактне виконання для роботи з ВОЛЗ

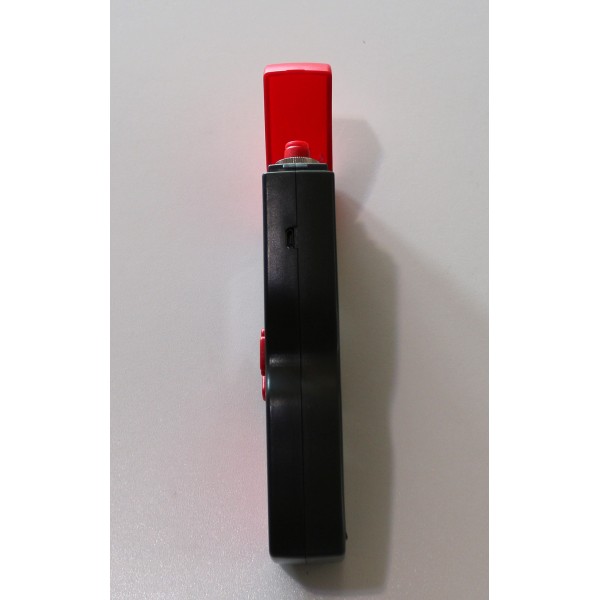

NF-911 має габарити 160 × 75 × 32 мм. Компактний корпус поєднує одразу вимірювач оптичної потужності, джерело випромінювання та VFL, тому для виконання основних перевірок не потрібно переносити кілька окремих пристроїв. Це особливо практично, коли вимірювання та пошук дефектів потрібно виконувати послідовно.

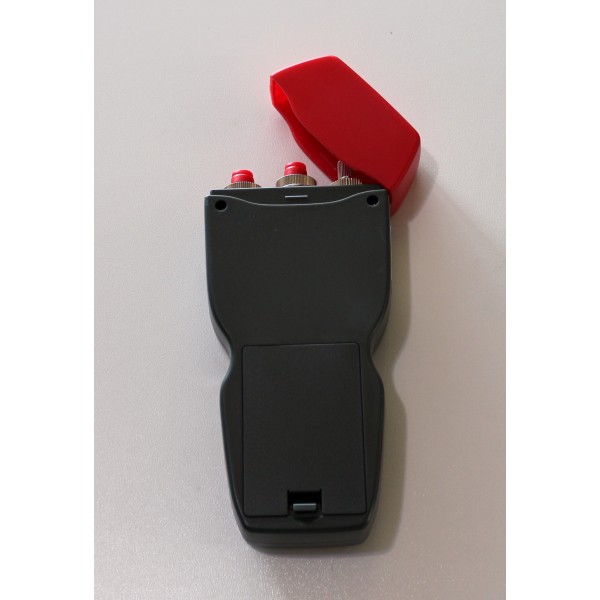

Живлення мультиметра здійснюється від трьох батарей типу AA по 1,5 В. Такий формат живлення відповідає переносному призначенню NF-911 і не вимагає підключення приладу до зовнішнього джерела під час проведення вимірювань. Заявлений діапазон робочої температури становить від -20 до +70 °C.

Загальні технічні характеристики NF-911

Як використовуються функції NF-911 під час перевірки оптоволокна

Під час роботи з волоконно-оптичною лінією різні функції мультиметра доповнюють одна одну. Вимірювач оптичної потужності використовується для контролю рівня сигналу. Якщо потрібно оцінити втрати, можна задіяти вбудоване джерело оптичного випромінювання на довжині хвилі 1310 або 1550 нм. Для перевірки дефектів волокна використовується візуалізатор VFL з випромінюванням 650 нм.

Таким чином, NF-911 охоплює три базові напрямки перевірки ВОЛЗ: вимірювання параметрів оптичного сигналу, формування тестового сигналу та візуальний пошук дефектів. Це дає можливість використовувати один прилад на різних етапах перевірки лінії та швидко переходити від одного типу тестування до іншого.

Переваги оптичного мультиметра NF-911

Однією з ключових переваг моделі є формат «3 в 1». Замість окремого вимірювача оптичної потужності, окремого джерела випромінювання та візуалізатора дефектів користувач отримує всі три функції в одному корпусі. Це спрощує організацію робіт, коли для діагностики волоконно-оптичної лінії потрібно виконати кілька різних перевірок.

До особливостей NF-911 також належать компактні розміри, підтримка стандартних довжин хвиль для вимірювання оптичної потужності, два робочі значення довжини хвилі вбудованого джерела та VFL на 650 нм. Захисна кришка для роз’ємів допомагає захистити їх від механічних пошкоджень. У вихідних характеристиках приладу також відзначається його надійність.

NF-911 для комплексної перевірки волоконно-оптичних ліній

Оптичний мультиметр NF-911 поєднує функціональність, необхідну для базового контролю ВОЛЗ. Прилад вимірює оптичну потужність, дозволяє визначати втрати, формує оптичне випромінювання на довжинах хвиль 1310 і 1550 нм та оснащений візуальним локатором дефектів 650 нм. Підтримка довжин хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм у режимі вимірювача потужності дає змогу працювати з різними параметрами оптичного сигналу.

NF-911 буде корисним у ситуаціях, коли потрібно одним компактним приладом перевірити рівень оптичного сигналу, оцінити втрати та проконтролювати цілісність волокна. Поєднання трьох основних функцій скорочує кількість окремих тестерів, необхідних для проведення таких робіт, а компактний корпус і автономне живлення від трьох батарей AA роблять прилад зручним для переносного комплекту обладнання для ВОЛЗ.
