Ідентифікатор оптичного волокна AFI-430T з вимірювачем оптичної потужності

AFI-430T — портативний ідентифікатор оптичного волокна з вбудованим вимірювачем оптичної потужності, призначений для пошуку активного волокна, визначення наявності оптичного сигналу та контролю його параметрів без розриву лінії. Прилад дає змогу вибрати потрібне активне волокно з пучка та виконати перевірку без переривання передавання трафіку, що особливо важливо під час робіт на діючих волоконно-оптичних лініях зв’язку.

Ідентифікатор волокна AFI-430T поєднує дві практичні функції в одному корпусі: безконтактну ідентифікацію активного оптичного волокна та вимірювання оптичної потужності. Завдяки цьому спеціаліст може не лише визначити, чи є сигнал у конкретному волокні, а й оперативно оцінити його рівень за допомогою вбудованого вимірювача. Такий формат спрощує діагностику та перевірку ВОЛЗ, коли потрібно швидко знайти потрібну лінію серед кількох волокон і не порушити роботу мережі.

Призначення AFI-430T

Основне завдання AFI-430T — ідентифікація оптичного волокна без його роз’єднання. Прилад дозволяє виявити сигнал у волокні, визначити активну лінію та розпізнати модульований сигнал із частотою 270 Гц, 1 кГц або 2 кГц. Це допомагає відрізняти потрібне волокно під час монтажних, сервісних і діагностичних робіт та знижує ризик випадкового втручання в активну лінію.

AFI-430T працює в широкому спектральному діапазоні від 800 до 1700 нм. Для ідентифікації передбачено детектор InGaAs, а конструкція тестера розрахована на роботу з волокнами та кабельними оболонками різного діаметра. На сторінці виробу зазначені розміри 250 мкм, 900 мкм, 2,5 мм і 3 мм. Прилад автоматично підлаштовується під діаметр вимірюваного оптичного волокна та не потребує спеціальних вставок або перехідників для самої операції ідентифікації.

Ідентифікація активного волокна без переривання трафіку

Під час роботи з діючою волоконно-оптичною мережею важливо визначити потрібне волокно так, щоб не роз’єднувати тракт і не зупиняти передавання даних. AFI-430T створений саме для такого сценарію: перевірка виконується без розриву оптичної лінії. Це дає змогу знайти активне волокно в пучку, перевірити наявність сигналу та продовжити роботи, не відключаючи абонентів або мережеве обладнання лише заради первинної ідентифікації.

Підтримка частот 270 Гц, 1 кГц і 2 кГц корисна під час трасування та розпізнавання тестових сигналів. Звукова індикація доповнює візуальний контроль і допомагає оператору швидше реагувати на результат перевірки. Максимальна потужність сигналу для функції ідентифікатора в характеристиках зазначена на рівні +5 дБм, а типове значення лінійних втрат — менше 2,5 дБ.

Вбудований вимірювач оптичної потужності

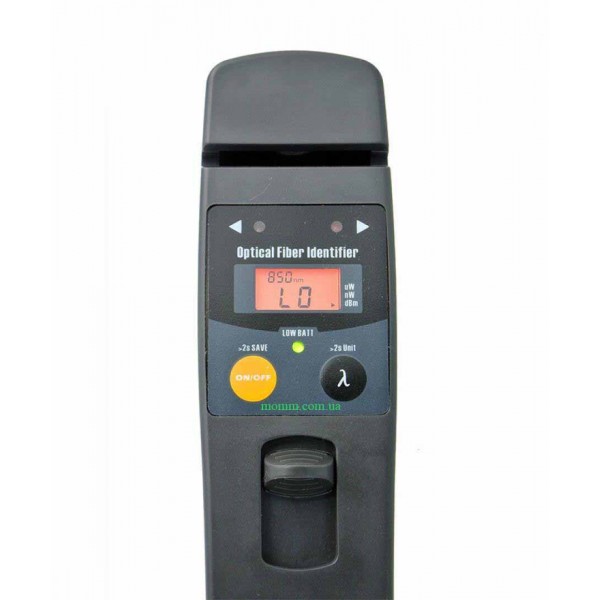

Окрема перевага моделі AFI-430T — наявність вбудованого вимірювача оптичної потужності. Він дозволяє після ідентифікації волокна одразу оцінити рівень оптичного сигналу без переходу до іншого приладу. Діапазон вимірювань становить від -70 до +6 дБм, а в переліку калібрувальних довжин хвиль вказані 850, 1300, 1310, 1490, 1550 і 1625 нм.

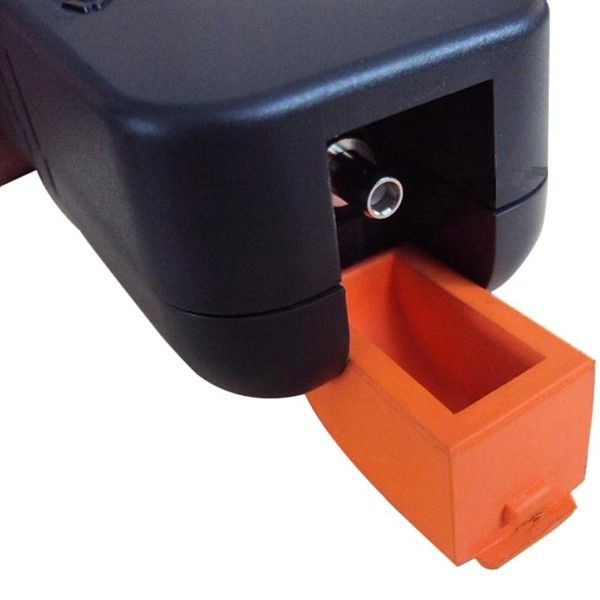

Для вимірювача потужності заявлена похибка 0,02 дБ. Оптичний адаптер — 2,5 мм UPP. Поєднання ідентифікатора та вимірювача потужності в одному портативному корпусі зручне для виїзних робіт, коли потрібно мінімізувати кількість окремих тестерів у комплекті спеціаліста та швидко переходити від пошуку активного волокна до перевірки рівня сигналу.

Основні технічні характеристики

Характеристики вимірювача оптичної потужності

Живлення, розміри та умови експлуатації

AFI-430T розрахований на автономну роботу від двох елементів живлення формату AA. Допускається використання лужних батарей або Ni-MH акумуляторів. Заявлений ресурс живлення становить понад 6000 вимірювань. Такий формат живлення зручний для польового застосування, оскільки батареї стандартного типорозміру легко замінити без спеціального зарядного обладнання.

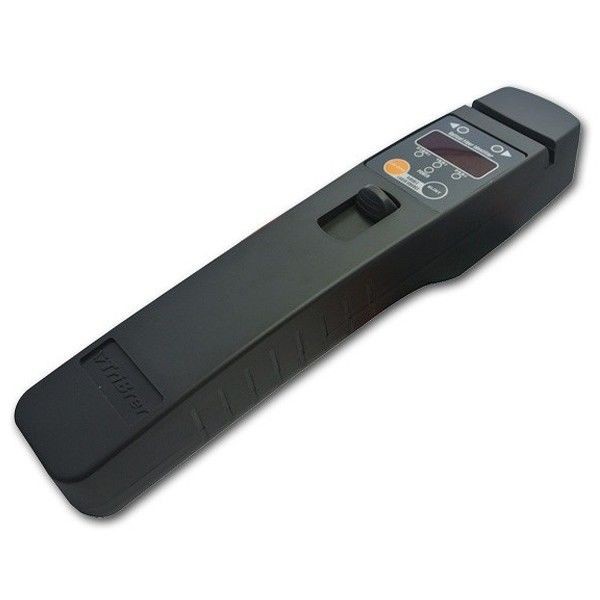

Робочий температурний діапазон приладу становить від -10 до +50 °C, а температура зберігання — від -20 до +70 °C. Габаритні розміри AFI-430T — 40 × 42 × 230 мм, маса — 250 г. Компактний видовжений корпус і невелика маса роблять тестер придатним для щоденного використання під час монтажу та обслуговування оптичних мереж.

Чому зручно використовувати AFI-430T

Головна практична особливість AFI-430T полягає в тому, що перевірка активності волокна виконується без розриву оптичного тракту. Для спеціаліста це означає можливість швидко визначити потрібну лінію серед кількох волокон перед подальшими роботами. Прилад не потребує спеціальних вставок і перехідників під різні діаметри волокна в режимі ідентифікації, оскільки автоматично підлаштовується під вимірюваний об’єкт.

Вбудований оптичний вимірювач розширює можливості тестера: після виявлення активного волокна можна одразу перевірити потужність сигналу. Це особливо корисно в ситуаціях, коли сама наявність сигналу ще не дає достатньої інформації та потрібне числове значення його рівня. В одному пристрої користувач отримує інструмент для пошуку активного волокна, розпізнавання тестових частот і вимірювання оптичної потужності.

AFI-430T може використовуватися під час монтажу, технічного обслуговування та діагностики волоконно-оптичних ліній зв’язку. Він допомагає ідентифікувати потрібне волокно перед виконанням робіт, перевірити наявність сигналу та оцінити його потужність. Підтримка робочого діапазону 800–1700 нм і кількох калібрувальних довжин хвиль вимірювача потужності робить прилад придатним для типових завдань, пов’язаних з оптичними мережами.

Комплектація AFI-430T

• ідентифікатор оптичного волокна AFI-430T — 1 шт.;
• чохол — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.;
• батарейки — 2 шт.;
• сертифікат калібрування;
• гарантійний талон — 1 шт.

Комплект містить сам прилад, чохол для зберігання та перенесення, елементи живлення, інструкцію, сертифікат калібрування та гарантійний талон. Тобто основні компоненти, зазначені в комплектації, доступні для початку роботи з тестером після отримання.

AFI-430T як заміна інших ідентифікаторів волокна

На сторінці товару AFI-430T зазначений як варіант заміни для індикатора активного волокна LFD-202, ідентифікатора активного волокна Greenlee FI-100 KIT та ідентифікатора оптичного волокна FITEL ID-H/R. Під час вибору заміни варто орієнтуватися насамперед на потрібний діапазон довжин хвиль, підтримувані діаметри волокна, вимоги до вимірювання оптичної потужності та інші параметри конкретного завдання.

Кому підійде ідентифікатор оптичного волокна AFI-430T

AFI-430T орієнтований на фахівців, які працюють з волоконно-оптичними лініями та потребують портативного приладу для швидкої перевірки активності волокна без відключення трафіку. Модель буде корисною під час пошуку потрібної лінії в пучку, перевірки модульованого сигналу та контролю оптичної потужності. Завдяки поєднанню двох вимірювальних функцій в одному корпусі прилад дозволяє виконувати послідовні операції без постійної заміни тестового обладнання.

Якщо основне завдання — швидко ідентифікувати активне оптичне волокно, не розриваючи з’єднання, і водночас мати можливість виміряти рівень оптичної потужності, AFI-430T поєднує ці функції в одному компактному тестері. Перед застосуванням достатньо зіставити характеристики приладу з параметрами конкретної оптичної лінії та потрібними довжинами хвиль.
