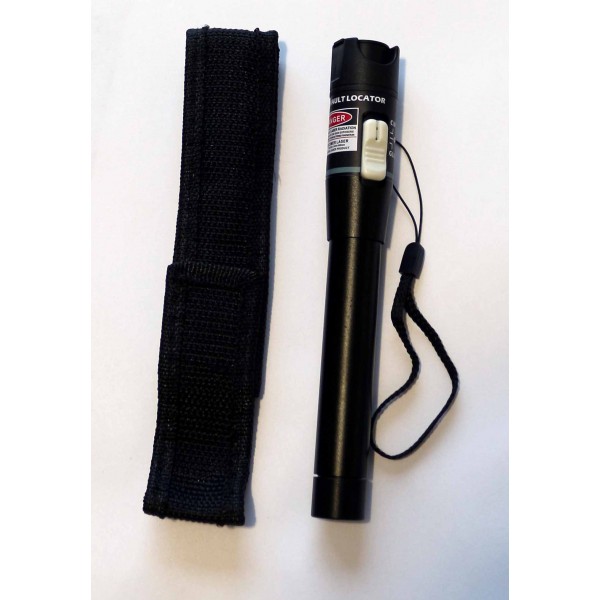

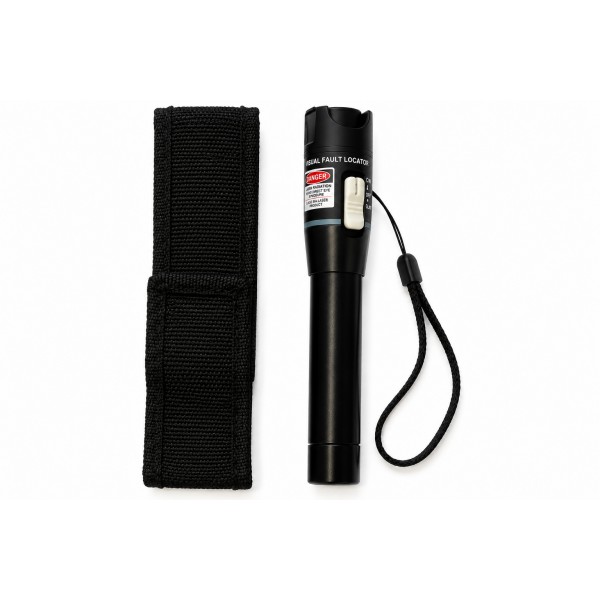

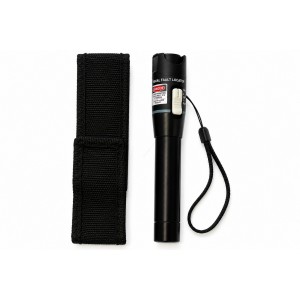

Візуалізатор оптичного волокна 50 мВт для ВОЛЗ до 50 км

Візуалізатор оптичного волокна 50 мВт — джерело лазерного випромінювання для ідентифікації та перевірки волоконно-оптичних ліній зв’язку. Прилад дає змогу просвічувати оптичне волокно на значній відстані та застосовується під час ремонту, діагностики й перевірки якості з’єднань. Потужність випромінювання становить 50 мВт, а заявлена дистанція використання — до 30–50 км.

Лазер працює на довжині хвилі 650 нм. Видиме випромінювання зручно використовувати як візуальний сигнал під час перевірки волокна. Для підключення передбачена робота з поширеними типами оптичних конекторів SC, ST і FC.

Для чого потрібен лазерний візуалізатор ВОЛЗ 50 мВт

Під час монтажу та експлуатації волоконно-оптичної мережі часто потрібно визначити потрібне волокно, перевірити цілісність траси або швидко оцінити проблемну ділянку. Візуалізатор подає світловий сигнал у волокно, завдяки чому його можна використовувати для ідентифікації лінії та допоміжної перевірки з’єднань. Такий спосіб особливо корисний під час сервісних робіт, коли важлива оперативна первинна діагностика.

Прилад не замінює оптичний рефлектометр або вимірювач оптичної потужності. Його завдання — сформувати видиме лазерне випромінювання та подати його у волокно для візуального контролю. Якщо необхідно визначити величину загасання, абсолютну оптичну потужність або точну відстань до дефекту, потрібне відповідне вимірювальне обладнання.

Технічні характеристики

• Потужність лазерного випромінювання: 50 мВт.
• Довжина хвилі: 650 нм.
• Дистанція застосування: до 30–50 км.
• Типи конекторів ВОЛЗ: SC, ST, FC.
• Робоча температура: 0…60 °C.
• Температура зберігання: −20…60 °C.
• Маса: 173 г.

Ці параметри визначають основний сценарій використання пристрою. Потужність 50 мВт орієнтована на перевірку протяжних волоконно-оптичних ліній, а довжина хвилі 650 нм дає видимий сигнал для візуального контролю. Підтримка конекторів SC, ST і FC дає змогу застосовувати прилад на ділянках мережі з відповідними типами оптичних з’єднань.

Потужність 50 мВт і робота на дистанції до 50 км

Головна особливість цієї моделі — потужність лазерного випромінювання 50 мВт. За даними виробу, джерело призначене для просвічування волоконно-оптичного кабелю на відстані до 30–50 км. Такий параметр важливий під час роботи з довгими ділянками ВОЛЗ, коли потрібен візуальний локатор із підвищеною потужністю.

Фактична видимість сигналу в конкретній точці мережі залежить не тільки від номінальної потужності джерела. На результат впливають довжина та стан волокна, кількість з’єднань, конектори, зварні стики, вигини та інші втрати в оптичному тракті. Тому заявлену дистанцію до 30–50 км слід розглядати як характеристику сфери застосування, а не як гарантовану видимість сигналу в будь-якій конфігурації лінії.

Довжина хвилі 650 нм

Візуалізатор працює на довжині хвилі 650 нм. Випромінювання на цій довжині хвилі знаходиться у видимій червоній області спектра, тому світловий сигнал можна використовувати для візуальної ідентифікації волокна та допоміжного пошуку ділянок, де світло виходить через пошкодження або надмірний вигин.

Джерело підключають до оптичної лінії, після чого спеціаліст контролює проходження видимого сигналу. Метод зручний для швидкої локалізації та перевірки, але не замінює точних вимірювань параметрів ВОЛЗ.

Підключення SC, ST і FC

Візуалізатор заявлений для роботи з конекторами SC, ST і FC. Це поширені типи оптичних з’єднань, які зустрічаються в телекомунікаційній інфраструктурі, кросах, патч-панелях і сервісних схемах. Перед покупкою важливо звірити тип конектора на вашій лінії з підтримуваними варіантами.

Перед підключенням варто переконатися, що торці конекторів чисті. Пил або забруднення можуть погіршувати проходження оптичного сигналу та впливати на результат перевірки.

Застосування під час монтажу та ремонту ВОЛЗ

Візуалізатор оптичного волокна 50 мВт може використовуватися під час монтажу нових волоконно-оптичних ліній, сервісного обслуговування та ремонтних робіт. Він допомагає ідентифікувати потрібне волокно, перевіряти проходження світлового сигналу по трасі та виконувати первинний візуальний контроль з’єднань. Інструмент особливо корисний під час виїзних робіт, коли потрібно швидко знайти проблемну ділянку або переконатися, що вибране волокно відповідає потрібному напрямку.

Прилад може бути корисним монтажникам ВОЛЗ, сервісним інженерам, фахівцям інтернет-провайдерів, операторам телекомунікаційних мереж і спеціалістам, які обслуговують оптичну інфраструктуру. Його роль — прискорити візуальну ідентифікацію та первинну перевірку лінії до застосування складнішого вимірювального обладнання.

Умови експлуатації

Робочий температурний діапазон пристрою становить від 0 до 60 °C, а температура зберігання — від −20 до 60 °C. Маса візуалізатора становить 173 г, тому його зручно включити до комплекту сервісного інструменту для виїзних робіт з оптоволокном.

Як використовувати візуалізатор оптичного волокна

Перед перевіркою потрібно визначити тип оптичного конектора та переконатися, що він відповідає підтримуваним SC, ST або FC. Після підключення лазерне випромінювання подається у волокно, а подальша перевірка виконується за видимим світловим сигналом. У разі пошкодження, сильного вигину або іншої ділянки, через яку світло виходить назовні, його можна помітити візуально, якщо умови та конструкція кабелю це дозволяють.

Для довгих трас потрібно враховувати фактичні оптичні втрати. Велика кількість з’єднань, перехідних адаптерів або ділянок із підвищеним загасанням впливає на проходження випромінювання. Для кількісної оцінки параметрів ВОЛЗ слід використовувати спеціалізовані вимірювальні прилади відповідно до конкретного завдання.

Безпека під час роботи з лазером 50 мВт

Лазерне випромінювання потребує обережного поводження. Не спрямовуйте промінь в очі та не дивіться безпосередньо в оптичний порт, конектор або кінець волокна під час роботи джерела. Перед оглядом торця оптичного конектора необхідно переконатися, що лазер вимкнений і в лінії немає активного випромінювання.

Візуалізатор ВОЛЗ 50 мВт для професійних робіт

Модель орієнтована на спеціалістів, яким потрібне джерело видимого лазерного випромінювання для роботи з протяжними волоконно-оптичними лініями. Перед покупкою варто зіставити параметри пристрою зі своїми завданнями: потужність 50 мВт, довжина хвилі 650 нм, заявлена дистанція до 30–50 км, підтримка SC, ST і FC, робоча температура 0…60 °C та маса 173 г.

Візуалізатор оптичного волокна 50 мВт підходить для ідентифікації волокна, первинної перевірки траси та візуального контролю під час монтажу, обслуговування й ремонту ВОЛЗ. Це практичний сервісний інструмент для випадків, коли потрібно швидко подати видимий сигнал у волокно та перевірити лінію без виконання повного комплексу вимірювань.
