Набір для тестування ВОЛЗ OPT 350 OPM/OLS

OPT 350 OPM/OLS — комплект для тестування одномодових волоконно-оптичних ліній зв’язку, призначений для вимірювання оптичної потужності та визначення загасання сигналу в оптичному волокні. До складу рішення входять два окремі прилади: вимірювач оптичної потужності та джерело оптичного випромінювання. Їх можна використовувати разом під час перевірки втрат у лінії або окремо, коли потрібно проконтролювати рівень оптичної потужності чи подати в лінію тестовий сигнал.

Такий формат зручний для діагностики одномодових ВОЛЗ, оскільки дозволяє виконувати базові вимірювання за допомогою компактного комплекту. Вимірювач OPT 350 OPM працює в широкому спектральному діапазоні та має шість каліброваних довжин хвиль, а джерело OPT 350 OLS формує оптичний сигнал на 1310, 1490 і 1550 нм. Завдяки цьому комплект можна застосовувати для перевірки параметрів оптичної лінії на зазначених робочих довжинах хвиль.

Призначення комплекту OPT 350 OPM/OLS

Основне завдання набору — перевірка якості одномодової оптичної лінії шляхом вимірювання потужності та загасання. Для визначення втрат джерело оптичного випромінювання підключають з одного боку волокна, а вимірювач потужності — з іншого. Порівняння заданого та отриманого рівня сигналу дає змогу оцінити загасання в лінії. Такий принцип вимірювання використовується під час перевірки оптичних трас, окремих ділянок кабелю та з’єднань.

Окреме використання приладів також розширює можливості комплекту. OPT 350 OPM може працювати як самостійний вимірювач оптичної потужності, а OPT 350 OLS — як джерело стабільного тестового оптичного сигналу на підтримуваних довжинах хвиль. У вимірювачі передбачене встановлення опорного значення REF, що зручно для порівняльних вимірювань, а також розпізнавання модульованого сигналу з частотами 270 Гц, 1 кГц і 2 кГц за відповідного рівня оптичної потужності.

Вимірювач оптичної потужності OPT 350 OPM

OPT 350 OPM вимірює оптичну потужність у діапазоні від -70 до +10 dBm. Робочий спектральний діапазон становить 700–1700 нм, а калібрування передбачене для довжин хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм. Це дає змогу вибирати потрібну довжину хвилі відповідно до параметрів тестованої оптичної системи та отримувати результат у налаштованому режимі вимірювання.

У приладі використовується детектор InGaAs. Заявлена точність становить 0,2 дБ, лінійність — 2%. Роздільна здатність залежить від рівня вимірюваного сигналу: у діапазоні від +10 до -60 дБ вона становить 0,01 дБ, а від -60 до -70 дБ — 0,1 дБ. Такі параметри важливі під час контролю невеликих змін рівня сигналу та оцінювання втрат у волоконно-оптичній лінії.

Вимірювач підтримує функцію REF та ідентифікацію частоти 270 Гц, 1 кГц або 2 кГц за оптичної потужності понад -30 dBm. Живлення здійснюється від двох батарей типу AA, а заявлений час роботи від комплекту батарей перевищує 160 годин. Корпус приладу має захист від невеликої кількості крапель і додатково захищений гумовим кожухом від ударів. Розміри становлять 140 × 62 × 32 мм, вага — 174 г.

Технічні параметри OPT 350 OPM

Джерело оптичного випромінювання OPT 350 OLS

Друга частина комплекту — джерело оптичного випромінювання OPT 350 OLS. Прилад формує тестовий оптичний сигнал на довжинах хвиль 1310, 1490 і 1550 нм. Вихідна потужність становить понад -6 dBm. Для довжин хвиль 1310 і 1550 нм у характеристиках зазначено лазер типу FP. Оптичний інтерфейс — FC/PC.

Джерело підтримує модуляцію сигналу з частотами 270 Гц, 1 кГц і 2 кГц. У парі з вимірювачем OPT 350 OPM це дає можливість ідентифікувати тестовий сигнал під час вимірювань. Також передбачено автоматичне вимкнення, що допомагає уникати зайвого розряджання елементів живлення, коли прилад не використовується.

OPT 350 OLS живиться від двох батарей AA. Заявлений час автономної роботи перевищує 40 годин. Як і вимірювач потужності, джерело має компактний корпус розміром 140 × 62 × 32 мм і важить 174 г. У характеристиках зазначено захист від невеликої кількості крапель, а гумовий кожух допомагає захищати прилад від механічних впливів під час транспортування та роботи.

Технічні характеристики OPT 350 OLS

Особливості роботи з комплектом

Для вимірювання загасання важливо використовувати однакову довжину хвилі на джерелі та вимірювачі. Спочатку задають потрібний режим, після чого оптичний сигнал передають через тестоване волокно та контролюють його рівень на іншому кінці лінії. Функція REF у вимірювачі дає змогу встановити опорне значення та надалі оцінювати відхилення від нього. Такий підхід спрощує порівняння результатів під час послідовної перевірки різних ділянок.

Підтримка кількох типів адаптерів у комплекті полегшує підключення до поширених оптичних конекторів. У комплекті постачання заявлені перехідники SC, ST і FC. Наявність змінних адаптерів у вимірювачі дає можливість підбирати потрібний варіант з’єднання без заміни самого приладу. При цьому перед вимірюванням важливо переконатися, що оптичні поверхні та ферули очищені, оскільки забруднення може впливати на рівень переданого сигналу й результат контролю.

Для транспортування передбачені футляри для приладів і окрема сумка з плечовим ременем для всього набору. Це дозволяє зберігати вимірювач, джерело, адаптери та інші комплектні аксесуари разом. Обидва основні прилади мають однакові габарити та масу, тому комплект залишається компактним для перенесення між місцями проведення вимірювань.

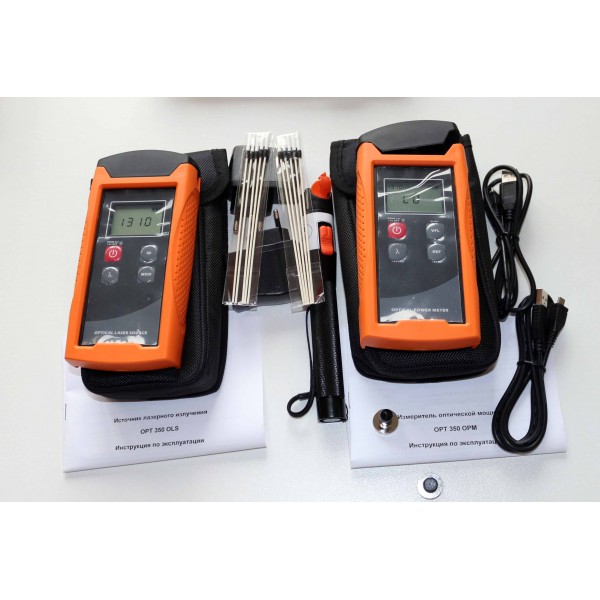

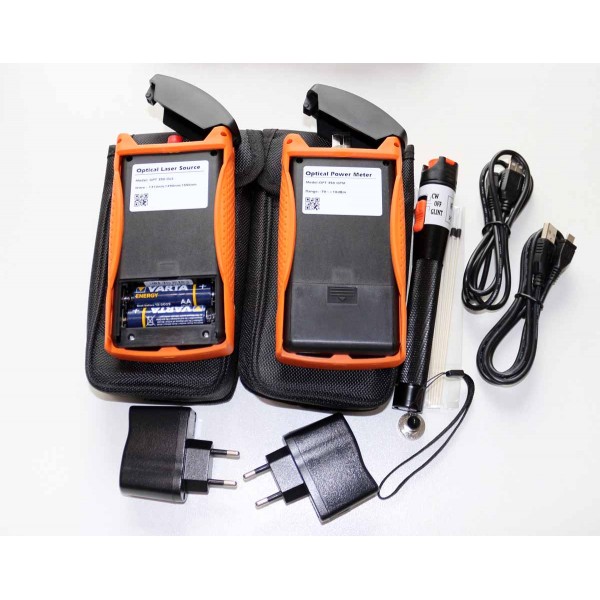

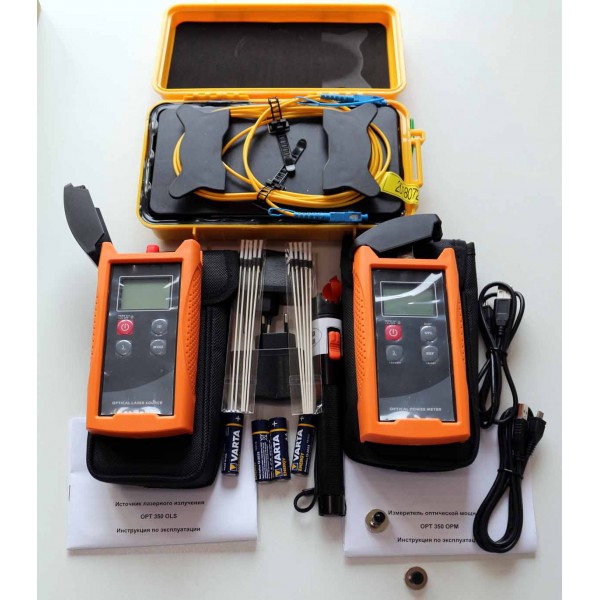

Комплектація OPT 350 OPM/OLS

• Вимірювач оптичної потужності — 1 шт.
• Перехідник-адаптер SC — 1 шт.
• Перехідник-адаптер ST — 1 шт.
• Перехідник-адаптер FC — 1 шт.
• Мережевий адаптер — 1 шт.
• Кабель — 1 шт.
• Батарея типу AA — 2 шт.
• Кейс-футляр для перенесення — 1 шт.
• Вимірювач оптичної потужності — 1 шт.
• Мережевий адаптер — 1 шт.
• Кабель — 1 шт.
• Батарея типу AA — 2 шт.
• Кейс-футляр для перенесення — 1 шт.
• Сумка для перенесення комплекту — 1 шт.
• Паспорт OPT 350 OPM/OLS — 1 шт.
• Візуалізатор дефектів оптоволокна — 10 мВт.
• Палички 2,5 мм для чищення ферул.

Що дає комплект під час тестування ВОЛЗ

OPT 350 OPM/OLS поєднує два базові інструменти для контролю одномодової волоконно-оптичної лінії. В одному наборі доступні джерело тестового сигналу та вимірювач, тому можна не лише перевіряти наявний рівень оптичної потужності, а й виконувати вимірювання загасання між двома точками. Підтримка 1310, 1490 і 1550 нм джерелом та відповідних каліброваних довжин хвиль вимірювачем забезпечує узгоджену роботу приладів у комплекті.

Для користувача важливими є також автономність і мобільність набору. Прилади працюють від стандартних батарей AA, не потребуючи постійного підключення до зовнішнього живлення під час вимірювань. Вимірювач має заявлений ресурс понад 160 годин, джерело — понад 40 годин. Компактні розміри, гумові захисні кожухи та сумка для перенесення роблять комплект зручним для виїзної роботи з оптичними лініями.

Набір OPT 350 OPM/OLS підійде для завдань, де потрібно контролювати оптичну потужність, подавати тестовий сигнал і визначати втрати в одномодовому волокні. Наявність змінних адаптерів SC, ST і FC, режимів модуляції та функції REF допомагає адаптувати комплект до різних сценаріїв вимірювання без використання додаткового вимірювача потужності або окремого джерела сигналу.
