Вимірювач оптичної потужності PON 3213

PON 3213 — портативний вимірювач оптичної потужності, призначений для перевірки та обслуговування пасивних оптичних мереж. Прилад дає змогу одночасно контролювати оптичні сигнали на трьох робочих довжинах хвиль — 1310, 1490 та 1550 нм. Такий формат вимірювання дозволяє працювати з лініями BPON, EPON і GPON та контролювати параметри сигналів між обладнанням OLT і ONT.

Особливість PON-метра полягає в можливості одночасного вимірювання трьох довжин хвиль без необхідності послідовно перебудовувати прилад для кожного сигналу. Це спрощує перевірку оптичної мережі під час монтажу, введення лінії в експлуатацію, технічного обслуговування або пошуку проблем із рівнем оптичної потужності.

Вимірювач PON 3213 розрахований на контроль голосових, інформаційних і відеосигналів, що передаються через пасивну оптичну мережу. Отримані результати можуть зберігатися безпосередньо в приладі або передаватися на комп'ютер через USB для подальшого перегляду та роботи з даними.

Одночасне вимірювання на 1310, 1490 і 1550 нм

У мережах PON різні довжини хвиль використовуються для передавання сигналів у різних напрямках і для різних типів сервісів. PON 3213 підтримує три довжини хвиль — 1310 нм, 1490 нм і 1550 нм — та дає змогу проводити їх одночасний контроль на оптичному волокні.

Завдяки цьому спеціаліст отримує інформацію про рівень оптичної потужності відразу за трьома каналами. Такий підхід особливо зручний під час діагностики абонентських PON-ліній, коли необхідно визначити, чи відповідає сигнал установленим пороговим значенням і на якій саме довжині хвилі спостерігається відхилення.

Роздільна здатність вимірювання становить 0,01 дБ. Результати можуть відображатися в одиницях дБ, дБм і Вт, що дозволяє використовувати потрібний формат залежно від поставленого вимірювального завдання.

Контроль параметрів мереж BPON, EPON і GPON

Вимірювач оптичної потужності PON 3213 може застосовуватися під час роботи з мережами BPON, EPON і GPON. Прилад орієнтований на перевірку оптичного сигналу безпосередньо в PON-інфраструктурі та дає змогу контролювати параметри лінії між станційним і абонентським обладнанням.

Такий вимірювач може бути корисним під час монтажу волоконно-оптичних мереж, підключення абонентів, перевірки вже прокладених ліній, планового технічного обслуговування та діагностики з'єднань. Вимірювання рівня оптичної потужності допомагає оцінити стан сигналу та порівняти отримане значення із заданими допустимими межами.

PON 3213 підтримує до 10 різних порогових значень. Це дозволяє налаштовувати критерії оцінювання результатів вимірювання відповідно до конкретного завдання. Для швидкої візуальної оцінки передбачена індикація стану оптичного сигналу за трьома категоріями: Pass, Warn і Fail.

Індикація Pass, Warn і Fail

На корпусі приладу передбачено три світлодіодні індикатори, які відображають стан вимірюваного оптичного сигналу. Позначення Pass використовується для результату, що відповідає встановленому критерію, Warn вказує на попереджувальний стан, а Fail — на невідповідність заданому пороговому значенню.

Така індикація полегшує оперативну перевірку лінії. Техніку не потрібно щоразу окремо зіставляти отримане числове значення з установленими межами — прилад додатково показує категорію результату. Це особливо зручно під час послідовного тестування декількох оптичних ліній або абонентських підключень.

USB-підключення та робота з даними на ПК

PON 3213 оснащений USB-портом для підключення до комп'ютера. Через USB вимірювальні дані можна передавати на ПК для подальшого перегляду. Результати тестування можуть зберігатися як у пам'яті самого вимірювача, так і на комп'ютері.

Для роботи з ПК передбачене програмне забезпечення. Воно використовується для налаштування порогових значень, передавання вимірювальних даних і калібрування довжини хвилі. Наявність такого функціоналу робить PON 3213 зручним не лише для оперативних вимірювань безпосередньо на об'єкті, а й для подальшої роботи зі збереженими результатами.

USB-кабель і диск із програмним забезпеченням входять до комплекту постачання приладу, тому необхідні для підключення до комп'ютера компоненти передбачені виробником у штатній комплектації.

Зручність використання PON 3213

Прилад виконаний у портативному форматі та має масу 430 г. Конструкція розрахована на використання вимірювача безпосередньо під час монтажних і сервісних робіт. Клавіші керування забезпечують доступ до основних функцій тестера, а результати вимірювання можна оцінювати як за числовими показниками, так і за світлодіодною індикацією стану.

Для економії заряду джерел живлення передбачена функція автоматичного вимкнення через 10 хвилин бездіяльності. За необхідності її можна активувати або деактивувати. Живлення здійснюється від трьох батарей напругою 1,5 В кожна.

Робочий температурний діапазон PON 3213 становить від -10 до +50 °C. Це дозволяє використовувати прилад у різних умовах під час виконання монтажних, перевірочних і сервісних робіт у межах зазначеного температурного діапазону.

Змінні адаптери FC, ST і SC

У комплекті з вимірювачем постачаються змінні адаптери FC, ST і SC для роботи з відповідними типами оптичних з'єднань. Також зазначений універсальний адаптер 2,5 мм. Наявність комплекту змінних адаптерів дає змогу використовувати один прилад для перевірки ліній із різними поширеними типами оптичних конекторів без необхідності окремо підбирати базовий комплект адаптерів.

Під час вимірювань важливо забезпечувати правильне та чисте оптичне з'єднання. Стан конекторів і адаптерів безпосередньо впливає на коректність роботи оптичної вимірювальної системи, тому перед підключенням обладнання до вимірювача доцільно перевіряти стан контактних поверхонь відповідно до прийнятої процедури роботи з волоконно-оптичними лініями.

Основні характеристики PON 3213

Для яких завдань використовується PON-метр

PON 3213 орієнтований на спеціалістів, які займаються монтажем, експлуатацією та технічним обслуговуванням волоконно-оптичних мереж. Прилад дозволяє виконувати контроль оптичної потужності під час підключення абонентського обладнання, перевірки стану діючої PON-лінії та діагностики сигналу.

Одночасний контроль 1310, 1490 і 1550 нм особливо важливий саме для PON-інфраструктури, оскільки дозволяє отримати інформацію щодо всіх трьох підтримуваних довжин хвиль у межах одного вимірювання. Додаткова оцінка Pass, Warn або Fail спрощує інтерпретацію результату за попередньо встановленими пороговими значеннями.

Можливість збереження результатів і передавання даних на комп'ютер розширює сценарії використання приладу. Результат можна не лише переглянути безпосередньо під час тестування, а й перенести на ПК для подальшої роботи. Через програмне забезпечення також доступні налаштування порогів і калібрування довжини хвилі.

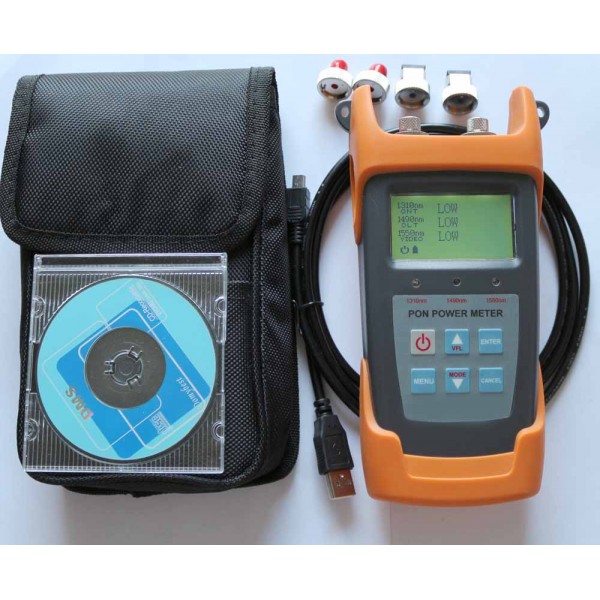

Комплектація вимірювача PON 3213

• вимірювач оптичної потужності PON 3213 — 1 шт.;
• змінні адаптери FC/ST/SC, універсальний 2,5 мм;
• USB-кабель — 1 шт.;
• кейс для перенесення — 1 шт.;
• інструкція — 1 шт.;
• сертифікат калібрування — 1 шт.;
• диск із програмним забезпеченням — 1 шт.

Кейс у комплекті спрощує зберігання та перенесення приладу разом із приладдям, а USB-кабель і програмне забезпечення дозволяють використовувати передбачені виробником можливості роботи з комп'ютером. Сертифікат калібрування також входить до штатного комплекту постачання.

PON 3213 для монтажу та обслуговування оптичних мереж

Вимірювач потужності PON 3213 поєднує одночасний контроль трьох довжин хвиль, підтримку BPON/EPON/GPON, налаштовувані порогові значення та наочну індикацію Pass, Warn і Fail. Прилад призначений для тих випадків, коли необхідно перевірити рівні оптичного сигналу в PON-мережі та отримати окремі результати для 1310, 1490 і 1550 нм.

USB-з'єднання дає можливість передавати результати вимірювань на комп'ютер, а програмне забезпечення — працювати з пороговими значеннями, даними та калібруванням довжин хвиль. Підтримка змінних адаптерів FC, ST і SC робить прилад придатним для роботи з різними типами оптичних підключень, передбаченими його комплектацією.

PON 3213 може використовуватися як робочий вимірювальний прилад під час інсталяції та сервісного обслуговування пасивних оптичних мереж. Компактний формат, живлення від трьох батарей 1,5 В, автоматичне вимкнення та комплектний кейс орієнтовані на практичне використання обладнання під час виїзних вимірювань і роботи безпосередньо на об'єкті.
