Тестер цілісності оптичного волокна SVFL-30

SVFL-30 — портативний тестер цілісності оптичного волокна, призначений для перевірки волоконно-оптичних кабелів і виявлення дефектів, зокрема заломів, обривів та інших пошкоджень. Прилад працює на довжині хвилі 650 нм і має вихідну потужність 30 мВт. Заявлена дистанція тестування становить до 20/30 км, що дає змогу використовувати SVFL-30 під час монтажу, діагностики та технічного обслуговування одномодових оптичних ліній.

Тестер виконаний у компактному металевому корпусі з алюмінієвого сплаву. Розміри приладу становлять 3,5 × 1,7 × 12,5 см, тому його зручно тримати в руці та переносити разом з іншим монтажним інструментом. Для живлення використовується вбудований акумулятор 3,7 В ємністю 600 мА·год. Така конструкція не потребує постійної заміни одноразових елементів живлення та підходить для виїзних робіт на об’єктах.

Призначення тестера SVFL-30

Основне завдання SVFL-30 — перевірка цілісності оптичного волокна. Прилад допомагає знайти проблемну ділянку кабелю, якщо в лінії є обрив, сильний залом або інший дефект, через який оптичне випромінювання виходить за межі волокна. Це робить тестер корисним інструментом під час первинної перевірки прокладеної лінії, пошуку пошкодження та контролю стану волокна після монтажних робіт.

SVFL-30 розрахований на роботу з одномодовим волокном SM (single mode). Прилад може застосовуватися під час обслуговування волоконно-оптичних ліній зв’язку, перевірки кабельних ділянок, патч-кордів та інших з’єднань, якщо вони відповідають зазначеному типу волокна та підтримуваним оптичним роз’ємам.

Довжина хвилі тестового випромінювання становить 650 нм, а вихідна потужність — 30 мВт. У характеристиках виробу зазначена тестована відстань до 20/30 км. Завдяки цим параметрам SVFL-30 можна використовувати не лише для коротких відрізків оптоволокна, а й для перевірки протяжних ділянок у межах заявленої дистанції.

Підтримувані оптичні роз’єми

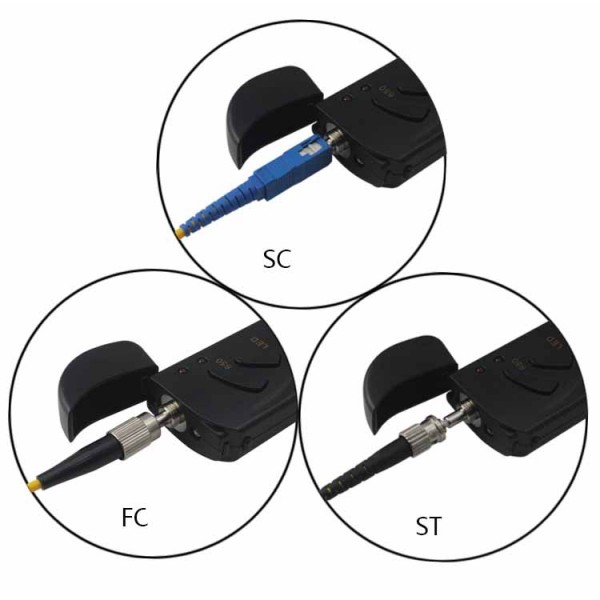

Тестер оснащений універсальним оптичним адаптером 2,5 мм. Він призначений для роботи з конекторами SC, FC та ST. Для підключення волокна з конектором LC використовується додатковий адаптер. У комплектації він зазначений як опціональний, тому наявність перехідника LC варто враховувати окремо під час підбору приладу для конкретного типу оптичної лінії.

Універсальний формат адаптера спрощує роботу з поширеними типами оптичних конекторів і дає змогу застосовувати один тестер для різних завдань у межах підтримуваних інтерфейсів. Це особливо зручно під час монтажу або сервісного обслуговування, коли спеціаліст працює з декількома типами з’єднань.

Компактний корпус і автономне живлення

Корпус SVFL-30 виготовлений з алюмінієвого сплаву. Компактні габарити 3,5 × 1,7 × 12,5 см дають змогу зберігати тестер у наборі інструментів і брати його з собою на монтажні та сервісні роботи. У комплект також входить шнурок для перенесення, що може бути зручним під час роботи на об’єкті.

Живлення приладу забезпечує вбудований перезаряджуваний акумулятор напругою 3,7 В і ємністю 600 мА·год. Акумулятор уже встановлений у тестері. Такий формат живлення робить SVFL-30 автономним портативним інструментом і дозволяє використовувати його там, де немає постійного доступу до мережевого джерела живлення.

Робота в різних температурних умовах

Заявлений діапазон робочої температури SVFL-30 становить від -10 до +50 °C. Температура зберігання — від -40 до +85 °C. Ці параметри важливо враховувати під час експлуатації, транспортування та зберігання приладу, особливо якщо обладнання використовується на виїзних об’єктах або зберігається в приміщеннях зі значними перепадами температури.

Коли може знадобитися візуальний дефектоскоп

Тестер цілісності волокна SVFL-30 може бути корисним під час монтажу нової волоконно-оптичної лінії, перевірки вже прокладеного кабелю або пошуку причини несправності. За його допомогою можна виконати візуальну перевірку волокна та визначити наявність пошкоджень, які проявляються у вигляді заломів, обривів чи інших дефектів.

Такий спосіб контролю доповнює базовий набір інструментів для роботи з ВОЛЗ. SVFL-30 орієнтований саме на перевірку цілісності та пошук видимих дефектів у волокні. Це не змінює його призначення на вимірювання інших параметрів лінії: у вихідних характеристиках приладу заявлена саме функція контролю цілісності оптичного волокна.

Завдяки портативному формату тестер зручно використовувати безпосередньо біля оптичного кросу, монтажної муфти, патч-панелі або на іншій ділянці, де потрібно перевірити волокно. Підтримка SC, FC та ST дозволяє підключати поширені конектори через універсальний адаптер 2,5 мм, а для LC передбачена можливість використання окремого перехідника.

Технічні характеристики SVFL-30

• Тип приладу: тестер цілісності оптичного волокна, візуальний дефектоскоп.
• Довжина хвилі: 650 нм.
• Вихідна потужність: 30 мВт.
• Оптичний роз’єм: універсальний адаптер 2,5 мм.
• Підтримувані конектори: SC, FC, ST.
• Конектор LC: підключення за допомогою додаткового адаптера.
• Тип тестованого волокна: SM (single mode), одномодове.
• Тестована відстань: до 20/30 км.
• Робоча температура: від -10 до +50 °C.
• Температура зберігання: від -40 до +85 °C.
• Живлення: акумулятор 3,7 В, 600 мА·год.
• Матеріал корпусу: алюмінієвий сплав.
• Розміри: 3,5 × 1,7 × 12,5 см.

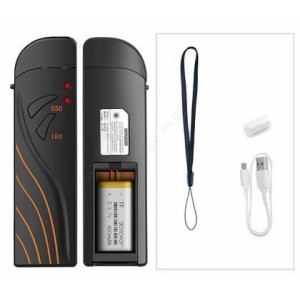

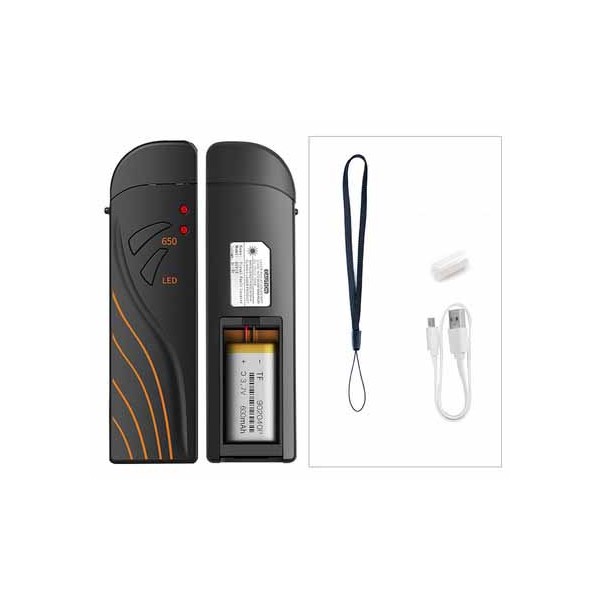

Комплектація

• візуальний дефектоскоп SVFL-30 — 1 шт.;
• вбудований перезаряджуваний акумулятор — 1 шт.;
• шнурок для перенесення — 1 шт.;
• запасний керамічний наконечник — 1 шт.;
• інструкція — 1 шт.;
• перехідник-адаптер для волокна LC — 1 шт., опціонально.

Переваги конструкції та оснащення

SVFL-30 поєднує вихідну потужність 30 мВт, довжину хвилі 650 нм, універсальний адаптер 2,5 мм і автономне акумуляторне живлення. Ці характеристики формують практичний набір можливостей для перевірки одномодових оптичних ліній без складного підключення додаткового обладнання.

Підтримка конекторів SC, FC і ST робить прилад сумісним із кількома поширеними форматами підключення. Якщо в роботі використовуються LC-конектори, передбачене підключення через додатковий адаптер. Такий підхід дає змогу адаптувати тестер під конкретну інфраструктуру, не змінюючи сам прилад.

Окремою практичною особливістю є запасний керамічний наконечник у комплекті. Разом із шнурком для перенесення та вбудованим акумулятором він доповнює базову комплектацію тестера для повсякденного використання. При цьому перехідник для LC у вихідному описі зазначений як опціональний елемент.

SVFL-30 для монтажу та обслуговування ВОЛЗ

Під час роботи з волоконно-оптичними лініями важливо швидко перевірити, чи зберігається цілісність волокна після прокладання, підключення або ремонту. SVFL-30 призначений саме для такого типу контролю. Він дозволяє перевіряти одномодове волокно та шукати дефекти на ділянках, де можливі заломи, обриви або інші пошкодження.

Тестер підходить для спеціалістів, які виконують монтаж, сервісне обслуговування та первинну діагностику оптичних кабельних ліній. Компактні розміри, металевий корпус і живлення від вбудованого акумулятора роблять його зручним для польових робіт, а заявлена дистанція тестування до 20/30 км дозволяє використовувати прилад для різних за протяжністю оптичних ділянок у межах зазначених характеристик.

Якщо потрібен портативний тестер цілісності оптичного волокна для SM-ліній із підтримкою SC, FC і ST, модель SVFL-30 пропонує необхідні для цього параметри: 650 нм, 30 мВт, універсальний адаптер 2,5 мм, вбудований акумулятор 3,7 В 600 мА·год та компактний алюмінієвий корпус.

Що врахувати перед використанням

Перед роботою зі SVFL-30 варто перевірити тип оптичного конектора та переконатися, що він відповідає підтримуваному формату підключення. Для SC, FC і ST використовується універсальний адаптер 2,5 мм. Якщо лінія оснащена LC-конектором, потрібен додатковий перехідник, який у комплектації зазначений як опціональний.

Також слід враховувати, що модель призначена для одномодового волокна SM. Для вибору тестера важливими параметрами є довжина хвилі 650 нм, вихідна потужність 30 мВт і заявлена дистанція до 20/30 км. Робочі умови мають відповідати температурному діапазону від -10 до +50 °C, а під час зберігання — від -40 до +85 °C.
