Вимірювач оптичної потужності PON 3213A з VFL

PON 3213A — багатофункціональний вимірювальний прилад для роботи з оптичними PON-мережами, який поєднує функції PON-вимірювача, звичайного оптичного вимірювача потужності та візуалізатора оптичного волокна VFL. Прилад підтримує одночасне вимірювання сигналів на трьох основних довжинах хвиль PON — 1310, 1490 і 1550 нм, що дає змогу контролювати оптичну потужність сигналів у мережах BPON, EPON і GPON.

Модель орієнтована на перевірку параметрів оптичного сигналу OLT та ONT і дозволяє виконувати синхронні вимірювання для каналів передавання голосу, даних і відеосигналу. Результати відображаються безпосередньо на приладі, а завдяки USB-порту вимірювальні дані можна передавати на комп’ютер. Передбачена робота з програмним забезпеченням для налаштування порогових значень, передавання даних і калібрування довжин хвиль.

Основні можливості PON 3213A

Ключова особливість вимірювача потужності PON 3213A — можливість одночасно контролювати три довжини хвиль в одному оптичному волокні. Прилад працює з 1310, 1490 та 1550 нм і підтримує роздільну здатність 0,01 дБ. Вимірювання можуть відображатися в дБ, дБм і ватах, що дозволяє використовувати прилад для різних типів контролю оптичного сигналу.

PON 3213A підтримує до 10 різних порогових значень. Для швидкої оцінки результату передбачено три світлодіодні індикатори стану: Pass, Warn і Fail. Така індикація дозволяє одразу бачити, чи відповідає виміряний оптичний сигнал установленим порогам, чи потребує додаткової перевірки.

Прилад оснащений USB-інтерфейсом для підключення до ПК. Результати вимірювань можна зберігати у вимірювачі або передавати на комп’ютер для подальшого перегляду. Програмне забезпечення також використовується для роботи з пороговими значеннями, передавання даних та калібрування довжин хвиль.

Вимірювання потужності в PON-мережах

У режимі вимірювання PON прилад працює на довжинах хвиль 1310, 1490 і 1550 нм. Саме ці довжини хвиль використовуються для контролю оптичних сигналів у PON-системах. Можливість одночасного вимірювання трьох каналів спрощує перевірку лінії, оскільки оператор отримує дані по всіх підтримуваних довжинах хвиль без необхідності використовувати кілька окремих приладів.

• Довжини хвиль PON: 1310, 1490, 1550 нм.
• Роздільна здатність: 0,01 дБ.
• Одиниці вимірювання: дБ, дБм, Вт.
• Підтримувані мережі: BPON, EPON, GPON.
• Контроль сигналів: OLT та ONT.

Вбудований оптичний вимірювач потужності

Окрім PON-функцій, модель 3213A має вбудований модуль звичайного оптичного вимірювача потужності. Діапазон вимірювання становить від -70 дБм до +6 дБм. Підтримуються довжини хвиль 1310, 1490, 1550 і 1625 нм, а результати можуть відображатися в дБ або дБм.

• Діапазон вимірювання: -70...+6 дБм.
• Довжини хвиль: 1310, 1490, 1550, 1625 нм.
• Роздільна здатність: 0,01 дБ.
• Одиниці вимірювання: дБ/дБм.

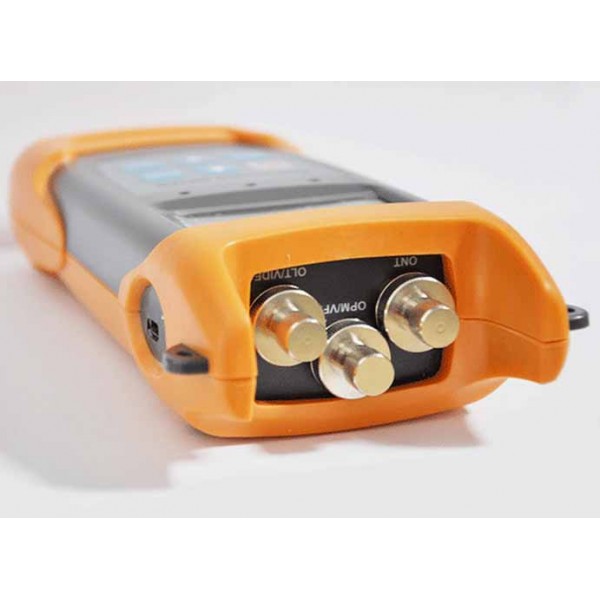

• Оптичний роз’єм: універсальний FC/ST/SC 2,5 мм.

Наявність окремого режиму вимірювання оптичної потужності розширює можливості приладу. Користувач може працювати не лише з трьома PON-довжинами хвиль, а й виконувати вимірювання на 1625 нм. Універсальний роз’єм FC/ST/SC 2,5 мм дозволяє підключати відповідні типи оптичних конекторів через змінні адаптери з комплекту.

Вбудований візуалізатор оптичного волокна VFL

У PON 3213A також передбачено візуалізатор оптичного волокна VFL. Він працює на довжині хвилі 650 нм і має потужність понад 0,5 мВт. VFL використовує універсальний оптичний інтерфейс FC/ST/SC 2,5 мм, тому в одному корпусі поєднані вимірювальні функції та можливість візуальної роботи з оптичним волокном.

• Потужність VFL: >0,5 мВт.
• Довжина хвилі: 650 нм.
• Тип роз’єму: універсальний FC/ST/SC 2,5 мм.

Робота з порогами та індикацією результатів

Вимірювач PON 3213A підтримує до 10 різних порогових значень. Порогові параметри використовуються для оцінювання виміряного сигналу, а три світлодіоди показують один із трьох станів: Pass, Warn або Fail. Завдяки цьому результат можна оцінити не лише за числовим значенням на дисплеї, а й за наочною індикацією.

Функція автоматичного вимкнення може бути активована або деактивована. Якщо вона ввімкнена, прилад вимикається приблизно через 10 хвилин простою. Це дозволяє контролювати режим живлення залежно від умов роботи та потреб користувача.

Передавання та збереження даних

USB-порт дає можливість підключати PON 3213A до персонального комп’ютера. Дані вимірювань можуть зберігатися безпосередньо в приладі або передаватися на ПК для подальшого перегляду. У комплект постачання входять USB-кабель і диск із програмним забезпеченням.

Технічні характеристики PON 3213A

• Тип приладу: PON-вимірювач потужності з оптичним вимірювачем і VFL.
• Довжини хвиль PON: 1310, 1490, 1550 нм.
• Роздільна здатність PON-вимірювання: 0,01 дБ.
• Одиниці PON-вимірювання: дБ, дБм, Вт.
• Діапазон звичайного оптичного вимірювача: -70...+6 дБм.
• Довжини хвиль оптичного вимірювача: 1310, 1490, 1550, 1625 нм.
• Роздільна здатність оптичного вимірювача: 0,01 дБ.
• Одиниці вимірювання: дБ/дБм.
• Оптичний роз’єм: FC/ST/SC 2,5 мм, універсальний.
• VFL: вбудований.
• Потужність VFL: >0,5 мВт.
• Довжина хвилі VFL: 650 нм.
• Підключення до ПК: USB.
• Кількість порогових значень: до 10.
• Індикація стану: Pass, Warn, Fail.
• Автоматичне вимкнення: через 10 хвилин простою, функцію можна активувати або деактивувати.
• Живлення: 3 батареї по 1,5 В.
• Робоча температура: -10...+50 °C.
• Маса: 430 г.

Комплектація

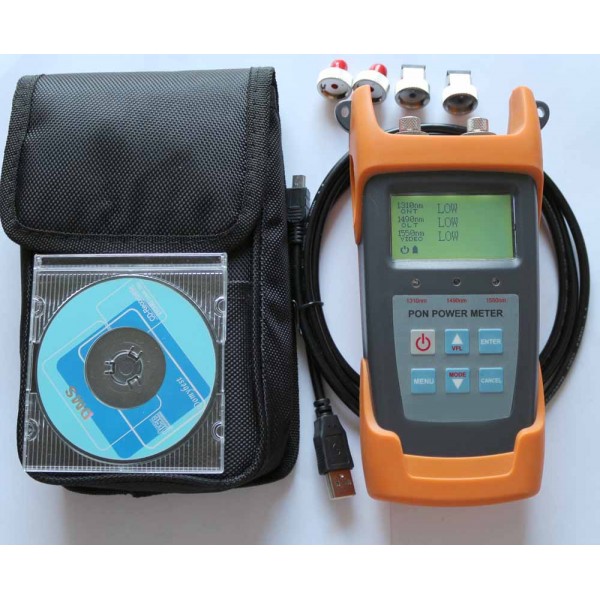

• Вимірювач потужності PON 3213A — 1 шт.
• Змінні адаптери FC/ST/SC 2,5 мм — комплект.
• USB-кабель — 1 шт.
• Кейс для перенесення — 1 шт.
• Інструкція — 1 шт.
• Сертифікат калібрування — 1 шт.
• Диск із програмним забезпеченням — 1 шт.

Для яких завдань підходить PON 3213A

Оптичний вимірювач потужності PON 3213A доцільно використовувати, коли потрібно працювати з PON-сигналами на 1310, 1490 і 1550 нм та мати в одному корпусі додатковий вимірювач оптичної потужності й VFL. Прилад дозволяє контролювати сигнали OLT і ONT, працювати з BPON, EPON та GPON, зберігати результати вимірювань і передавати їх на комп’ютер.

Модель поєднує кілька функцій без зміни базової логіки роботи: PON-модуль використовується для одночасного контролю трьох довжин хвиль, оптичний вимірювач — для вимірювань у діапазоні -70...+6 дБм, а VFL — для роботи на 650 нм. Така конфігурація робить PON 3213A універсальним вимірювальним приладом для завдань, де потрібен контроль параметрів оптичного сигналу та робота з PON-мережами.
