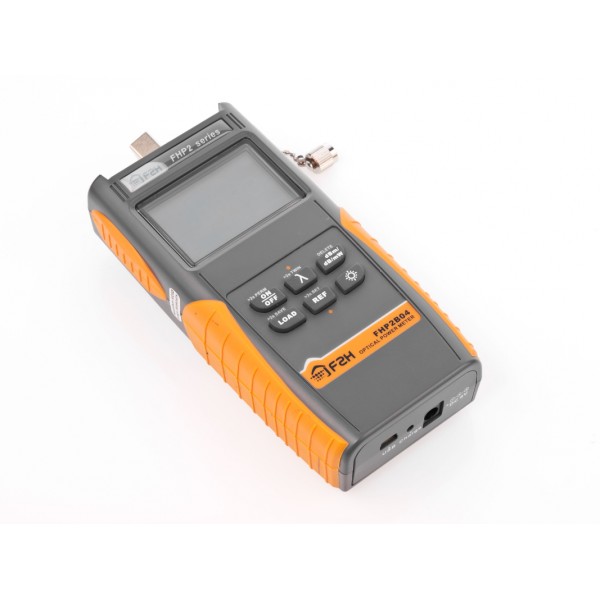

Вимірювач оптичної потужності Grandway FHP2B04

Grandway FHP2B04 — портативний вимірювач оптичної потужності для контролю параметрів волоконно-оптичних ліній зв’язку. Прилад призначений для вимірювання рівня оптичного сигналу в широкому діапазоні та може використовуватися під час монтажу, перевірки, технічного обслуговування й пошуку несправностей у ВОЛЗ. Модель працює з довжинами хвиль у діапазоні 800–1700 нм, а стандартні калібровані значення становлять 850, 1300, 1310, 1490, 1550 і 1625 нм. Завдяки цьому один прилад підходить для перевірки різних оптичних мереж і типових телекомунікаційних задач.

Ключова особливість Grandway FHP2B04 — діапазон вимірювання від −50 до +26 дБм. Він дає змогу працювати як із відносно слабкими оптичними сигналами, так і з високими рівнями потужності. Для спеціаліста це означає можливість оцінювати стан оптичного тракту, перевіряти наявність сигналу, контролювати його рівень у точках мережі та виконувати вимірювання під час введення лінії в експлуатацію або планового обслуговування.

Призначення Grandway FHP2B04

Оптичний вимірювач потужності використовується там, де потрібно отримати числове значення рівня оптичного сигналу. На відміну від візуальної перевірки, вимірювання в дБм дає можливість об’єктивно оцінити параметри лінії та порівняти результат із контрольним або референтним значенням. Grandway FHP2B04 підтримує встановлення референтного рівня, тому прилад зручний для перевірки втрат у волоконно-оптичному тракті разом із відповідним джерелом оптичного випромінювання.

Модель може застосовуватися монтажниками ВОЛЗ, сервісними інженерами, працівниками телекомунікаційних компаній та фахівцями, які виконують вимірювання в оптичних мережах. Прилад має портативне виконання, працює від акумуляторів типорозміру AA та не потребує постійного підключення до мережі живлення під час польових вимірювань.

Широкий спектральний діапазон

Робочий спектральний діапазон Grandway FHP2B04 становить 800–1700 нм. Калібрування передбачене для довжин хвиль 850, 1300, 1310, 1490, 1550 та 1625 нм. Такий набір охоплює основні довжини хвиль, що використовуються у волоконно-оптичних системах. Перед вимірюванням користувач обирає потрібне каліброване значення, щоб отримати коректний результат для конкретної оптичної лінії.

У поєднанні з джерелами оптичного випромінювання серії FHS2 прилад підтримує автоматичне розпізнавання довжини хвилі. Ця функція спрощує роботу під час послідовних вимірювань на різних довжинах хвиль і зменшує кількість ручних перемикань. Для регулярної діагностики ВОЛЗ це особливо зручно, оскільки допомагає швидше переходити між вимірювальними режимами.

Діапазон вимірювання від −50 до +26 дБм

Grandway FHP2B04 розрахований на вимірювання оптичної потужності в діапазоні від −50 до +26 дБм. Верхня межа +26 дБм є важливою особливістю модифікації FHP2B04 і дозволяє контролювати сигнали з високим рівнем оптичної потужності. Прилад використовує фотодетектор InGaAs, який застосовується для вимірювань у зазначеному спектральному діапазоні.

Точність вимірювання становить ±0,2 дБ, а роздільна здатність — 0,01 дБ. Такі параметри дають змогу бачити невеликі зміни рівня сигналу та фіксувати результати під час налаштування або порівняльної перевірки оптичного тракту. Значення можуть відображатися в дБм, дБ або мВт, що дозволяє обрати зручний формат залежно від конкретного вимірювального завдання.

Пам’ять і передавання результатів на ПК

Однією з практичних переваг Grandway FHP2B04 є вбудована пам’ять для збереження результатів вимірювань. Прилад підтримує до 999 груп даних. Це корисно під час обстеження кількох точок або волокон, коли результати потрібно спочатку накопичити на місці, а вже після завершення робіт перенести для подальшого аналізу.

Для обміну даними передбачено USB-з’єднання з комп’ютером. За допомогою програмного забезпечення результати можна передавати на ПК та використовувати для формування звітів. Така можливість робить вимірювач зручним не лише для оперативної перевірки рівня сигналу, а й для робіт, де важливо зберігати історію вимірювань або документувати отримані значення.

Референтні вимірювання та ідентифікація сигналу

Grandway FHP2B04 підтримує встановлення референтного значення. Це дає можливість виконувати відносні вимірювання в дБ і оцінювати різницю між поточним та опорним рівнем. У практиці обслуговування оптичних мереж такий режим застосовують для контролю втрат у лінії, з’єднаннях, адаптерах та інших елементах оптичного тракту, якщо вимірювальна схема побудована з відповідним джерелом випромінювання.

Прилад також підтримує визначення модульованого сигналу на частотах 270 Гц, 330 Гц, 1 кГц і 2 кГц. Це допомагає ідентифікувати тестовий сигнал під час роботи з сумісним оптичним джерелом. Для FHP2B04 діапазон ідентифікації частоти на довжині хвилі 1550 нм становить від −20 до +26 дБм.

Оптичні адаптери та підключення

У стандартному виконанні вимірювач використовується зі змінними адаптерами FC та SC. Така конструкція полегшує підключення до поширених типів оптичних конекторів і дає змогу адаптувати прилад до конкретної вимірювальної точки. Для моделі також передбачена можливість використання інших типів підключення залежно від конфігурації та доступних адаптерів.

Перед вимірюванням важливо переконатися, що торець оптичного конектора та адаптер чисті. Забруднення може впливати на рівень сигналу й призводити до похибки, тому підготовка оптичних з’єднань є важливою частиною коректного вимірювання. Після підключення достатньо вибрати відповідну довжину хвилі та потрібний режим відображення результату.

Живлення та робота в польових умовах

Grandway FHP2B04 живиться від двох акумуляторів Ni-MH типорозміру AA ємністю 2500 мА·год. Таке рішення підходить для виїзних робіт, оскільки прилад може працювати автономно без постійного підключення до мережі. Також передбачене живлення через адаптер. Функція автоматичного вимкнення допомагає зменшити зайве споживання енергії, якщо прилад певний час не використовується.

Підсвічування дисплея спрощує зчитування показань у приміщеннях із недостатнім освітленням, у телекомунікаційних шафах або під час польових робіт. Корпус має компактні розміри 160 × 76 × 45 мм, а маса приладу становить приблизно 265 г. Завдяки цьому вимірювач зручно переносити разом з іншими інструментами для монтажу та обслуговування ВОЛЗ.

Умови експлуатації

Робочий температурний діапазон Grandway FHP2B04 становить від −10 до +50 °C, а температура зберігання — від −20 до +70 °C. Це дозволяє використовувати прилад не лише в лабораторних або офісних умовах, а й під час монтажних і сервісних робіт на об’єктах, якщо температура перебуває в межах, зазначених виробником.

Основні характеристики Grandway FHP2B04

Grandway FHP2B04 для професійного контролю ВОЛЗ

Якщо потрібен вимірювач оптичної потужності з діапазоном до +26 дБм, Grandway FHP2B04 дозволяє виконувати контроль сигналу в широкому спектральному діапазоні та працювати з поширеними довжинами хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм. Прилад орієнтований на практичну роботу з волоконно-оптичними мережами: від перевірки рівня потужності до збереження й аналізу результатів вимірювань.

Grandway FHP2B04 стане доречним вибором для монтажних бригад, сервісних служб і спеціалістів, які обслуговують оптичну інфраструктуру та потребують портативного вимірювального приладу з пам’яттю, підключенням до ПК і підтримкою референтних значень. Завдяки компактному корпусу та автономному живленню його зручно використовувати безпосередньо на об’єкті.
