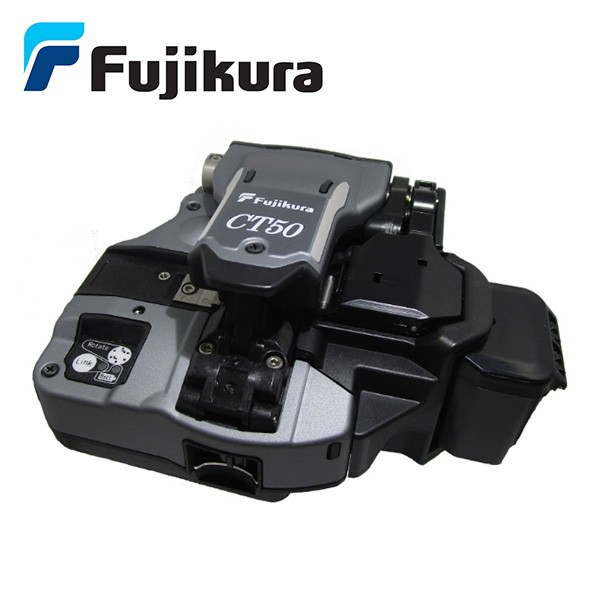

Оптичний сколювач Fujikura CT-50

Fujikura CT-50 — професійний оптичний сколювач для підготовки оптичного волокна перед подальшими технологічними операціями. Модель поєднує точний механізм сколювання, автоматизоване керування положенням леза, бездротовий зв’язок і систему збору залишків волокна. Така конструкція дає змогу організувати процес підготовки волокна послідовно та зменшити кількість окремих дій під час роботи.

Оптичний сколювач Fujikura CT-50 розрахований на роботу з кремнеземним оптичним волокном. Пристрій підтримує сколювання до 12 волокон, має ресурс леза до 60 000 сколів і забезпечує типове значення кута сколу 0,5°. Залежно від способу фіксації волокна можна отримувати необхідну довжину сколу для подальшої роботи зі зварювальним обладнанням.

Однією з ключових особливостей CT-50 є можливість автоматичної зміни положення сколювального леза відповідно до стану сколу, який визначається зварювальним апаратом. Передавання інформації здійснюється через бездротове з’єднання. Завдяки цьому користувачеві не потрібно щоразу вручну контролювати та змінювати робочу позицію леза, коли система визначає необхідність такого коригування.

Особливості Fujikura CT-50

Конструкція Fujikura CT-50 створена з урахуванням регулярної роботи з оптичним волокном. Порівняно з багатьма традиційними сколювачами модель має підвищену стійкість до ударів під час падіння. Водночас сколювальне лезо можна замінювати, що спрощує подальше технічне обслуговування інструмента та дає змогу продовжувати його експлуатацію після вироблення ресурсу ріжучого елемента.

Сколювання та збір відокремленого фрагмента волокна виконуються за один робочий цикл. Це особливо зручно під час послідовної підготовки великої кількості волокон, оскільки оператору не потрібно окремо виконувати декілька допоміжних операцій після кожного сколу. Зібрані залишки волокна не розкидаються навколо робочого місця, що полегшує організацію процесу.

Для бездротового обміну даними використовується стандарт Bluetooth® 4.1 LE. У вихідних характеристиках зазначена підтримка операційних систем Android 5.0 або новіших версій, а також iOS 8.0 або новіших версій для відповідних пристроїв. Бездротовий інтерфейс є важливою складовою автоматизованої взаємодії сколювача зі зварювальним обладнанням.

Автоматичне керування положенням леза

Якість торця оптичного волокна безпосередньо залежить від стану сколювального механізму та правильно вибраної робочої позиції леза. У Fujikura CT-50 реалізована система, за якої положення леза може змінюватися автоматично відповідно до інформації про якість сколу, отриманої від зварювального апарата через бездротовий канал.

Такий принцип роботи допомагає ефективніше використовувати доступний ресурс леза. Замість постійної роботи однією ділянкою ріжучої кромки система може переводити механізм в інше положення, коли попередня робоча зона вже не забезпечує необхідного результату. Для користувача це означає менше ручних операцій, пов’язаних із керуванням положенням леза під час щоденної роботи.

Заявлений ресурс сколювального леза становить до 60 000 сколів. Фактичний строк використання витратного елемента залежить від умов експлуатації та особливостей роботи, однак значний ресурс робить CT-50 придатним для регулярного застосування там, де потрібно систематично готувати оптичні волокна до зварювання.

Точне сколювання оптичного волокна

Основне завдання будь-якого сколювача — сформувати торець волокна, придатний для подальшої технологічної операції. Для Fujikura CT-50 зазначений типовий кут сколу 0,5°. Така характеристика дає змогу використовувати пристрій для відповідальної підготовки оптичного волокна перед його з’єднанням.

Довжина сколу з адаптером AD-10-M24 становить від 5 до 20 мм. У разі використання тримачів волокна довжина сколу становить 10 мм. Це дає можливість вибрати відповідний спосіб встановлення волокна залежно від оснащення та конкретної робочої операції.

Сколювач працює з волокном із діаметром оболонки 125 мкм. У характеристиках також зазначено підтримку покриття в діапазоні від 160 до 900 мкм, а також кабелю діаметром від 2 до 3 мм і відгалужувального кабелю. Завдяки цьому CT-50 можна використовувати під час виконання різних операцій із волоконно-оптичними лініями, якщо параметри підготовлюваного волокна відповідають технічним можливостям пристрою.

Зручність роботи та обслуговування

Fujikura CT-50 розроблений так, щоб основні операції зі сколювання можна було виконувати максимально послідовно. Після встановлення підготовленого волокна механізм виконує скол і водночас забезпечує збір відрізаного фрагмента. Поєднання цих операцій в одному циклі скорочує кількість маніпуляцій із волокном і допомагає підтримувати робоче місце в належному стані.

Важливою особливістю є можливість заміни сколювального леза. Коли його ресурс буде вичерпано, користувач може замінити робочий елемент замість повної заміни сколювача. Така конструкція спрощує обслуговування інструмента й дає змогу довше використовувати основний механізм пристрою.

Живлення сколювача здійснюється від двох батарей типу AAA (LR03). Такий варіант не потребує постійного підключення до мережі живлення. Батареї входять до зазначеного комплекту постачання, тому для початкового використання не потрібно окремо підбирати елементи живлення.

Механічна стійкість Fujikura CT-50

Під час монтажу та обслуговування волоконно-оптичних мереж інструмент може використовуватися не лише на стаціонарному робочому столі. Саме тому для професійного сколювача важлива не тільки точність механізму, а й його стійкість до зовнішніх впливів. Для Fujikura CT-50 вказана ударостійкість під час падіння з висоти 76 см у різних напрямках.

Також у характеристиках наведено випробування на вплив пилу з частинками алюмосилікату діаметром від 0,1 до 500 мкм. Стійкість до впливу дощу заявлена для інтенсивності 10 мм/год протягом 10 хвилин. Ці параметри характеризують конструктивну витривалість пристрою, однак не означають, що сколювач призначений для постійної експлуатації під водою або в умовах необмеженого впливу атмосферних опадів.

Технічні характеристики Fujikura CT-50

Для яких робіт призначений сколювач CT-50

Оптичний сколювач Fujikura CT-50 призначений для операцій, де потрібно акуратно підготувати торець оптичного волокна перед з’єднанням. Він може використовуватися під час монтажу, обслуговування та ремонту волоконно-оптичних ліній зв’язку, коли параметри волокна відповідають характеристикам сколювача.

Модель орієнтована насамперед на користувачів, для яких важливі повторюваність робочих операцій, значний ресурс леза та можливість автоматизувати частину процесу. Бездротовий обмін даними зі зварювальним обладнанням дозволяє сколювачу змінювати положення леза відповідно до інформації про стан сколу. Це відрізняє CT-50 від простіших механічних моделей, у яких контроль і перестановка робочої позиції леза виконуються вручну.

Пристрій також зручний для регулярного використання завдяки вбудованому збору залишків волокна. Відрізані фрагменти оптичного волокна дуже дрібні та потребують обережного поводження, тому їх автоматичний збір безпосередньо під час робочого циклу спрощує організацію робочого місця.

Комплектація Fujikura CT-50

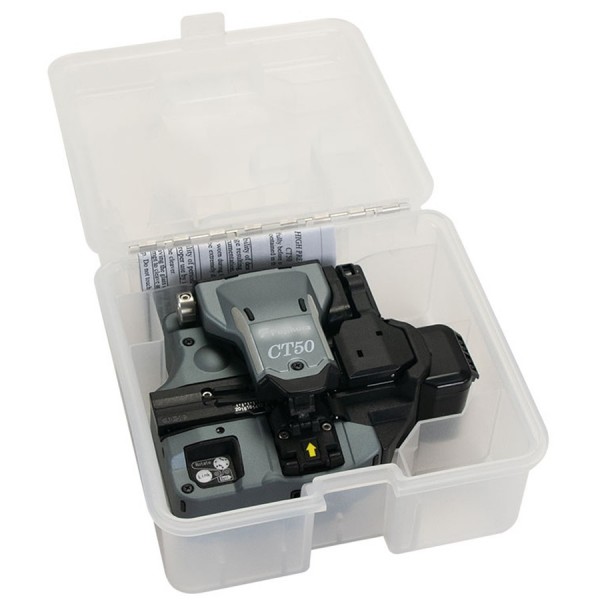

До комплекту постачання входить оптичний сколювач Fujikura CT-50 — 1 шт., шестигранний ключ — 1 шт., інструкція з експлуатації — 1 шт., батареї типу AAA — 2 шт. та кейс для перенесення — 1 шт. Наявність кейса полегшує зберігання та транспортування сколювача разом із необхідним оснащенням.

Переваги конструкції Fujikura CT-50

Поєднання механічної точності та електронного керування робить Fujikura CT-50 функціональним інструментом для підготовки оптичного волокна. Автоматична зміна положення леза через бездротовий зв’язок допомагає ефективніше використовувати його ресурс, а можливість заміни леза спрощує подальше обслуговування сколювача.

Ресурс до 60 000 сколів важливий для користувачів, які регулярно працюють з оптичним волокном. При цьому конструкція не обмежується лише самим механізмом сколювання: пристрій одночасно збирає відрізаний фрагмент волокна, що робить робочий цикл більш послідовним.

Додатковими особливостями є компактні розміри, автономне живлення від двох батарей AAA та заявлена стійкість до механічних і зовнішніх впливів. У сукупності ці характеристики роблять Fujikura CT-50 практичним професійним інструментом для фахівців, які займаються монтажем і технічним обслуговуванням волоконно-оптичних ліній.

Оптичний сколювач Fujikura CT-50 для професійної роботи з волокном

Fujikura CT-50 поєднує точне сколювання, значний ресурс леза, бездротовий інтерфейс Bluetooth® 4.1 LE та автоматизоване керування положенням ріжучої кромки. Система збору залишків волокна виконує свою операцію одночасно зі сколом, а змінне лезо дає змогу обслуговувати пристрій після вироблення його ресурсу.

Для вибору сколювача важливо враховувати тип і параметри оптичного волокна, необхідну довжину сколу та сумісність робочого процесу зі зварювальним обладнанням. Fujikura CT-50 підтримує кремнеземне оптичне волокно, довжину сколу 5–20 мм з AD-10-M24 і 10 мм із тримачами волокна. Типовий кут сколу становить 0,5°, а заявлений ресурс леза сягає 60 000 операцій.

Завдяки такому набору характеристик оптичний сколювач Fujikura CT-50 підходить для систематичної підготовки волокна під час монтажних і сервісних робіт. Це спеціалізований інструмент, у якому увагу приділено не лише якості сколу, а й зручності щоденної експлуатації, обслуговуванню леза та організації процесу роботи з відрізаними фрагментами оптичного волокна.
