Ідентифікатор оптичного волокна Grandway OFI-3

Grandway OFI-3 — портативний ідентифікатор оптичного волокна, призначений для швидкого визначення наявності оптичного сигналу в лінії без переривання передавання даних. Прилад застосовують під час монтажу, технічного обслуговування, перепідключення та ремонту волоконно-оптичних мереж, коли потрібно знайти активне волокно серед кількох ліній і перевірити напрямок поширення сигналу.

Під час роботи з ВОЛЗ важливо розуміти, чи використовується конкретне волокно в цей момент. Помилкове відключення активної лінії може призвести до втрати зв’язку, тому попередня ідентифікація сигналу значно спрощує роботу монтажника або сервісного інженера. Grandway OFI-3 дає змогу перевірити волокно без його розриву та без необхідності підключати прилад безпосередньо до оптичного конектора.

Призначення Grandway OFI-3

Ідентифікатор волокна Grandway OFI-3 використовується для локалізації активного оптичного волокна та контролю сигналу під час експлуатації мережі. Прилад визначає наявність оптичного випромінювання, показує напрямок його поширення, оцінює інтенсивність сигналу та розпізнає модульовані сигнали з частотами 270 Гц, 1 кГц і 2 кГц.

Такий функціонал корисний під час пошуку потрібного волокна в кросі, муфті або кабельній інфраструктурі, а також під час перевірки ліній перед проведенням монтажних чи ремонтних робіт. Завдяки цьому оператор може швидше визначити, яке волокно є активним, і отримати базову інформацію про сигнал без втручання в роботу каналу.

Робота без переривання оптичного трафіку

Grandway OFI-3 працює за принципом неруйнівного макрозгину волокна. Під час перевірки волокно встановлюється у відповідний затискач приладу, після чого ідентифікатор реєструє частину оптичного випромінювання та визначає параметри сигналу. Такий спосіб дає можливість виконувати ідентифікацію без роз’єднання лінії та без припинення передавання трафіку.

Це особливо важливо під час обслуговування діючих волоконно-оптичних мереж, де небажано відключати абонента або сервіс лише для того, щоб перевірити конкретне волокно. OFI-3 допомагає провести первинну діагностику без розриву оптичного тракту та скоротити кількість зайвих операцій.

Визначення напрямку та типу сигналу

Прилад не лише показує наявність світлового сигналу, а й визначає напрямок його поширення у волокні. Це дає змогу швидше орієнтуватися в структурі лінії та розуміти, з якого боку надходить оптичне випромінювання. Для монтажних і сервісних робіт така індикація є зручним способом перевірки активної лінії без складних додаткових підключень.

Grandway OFI-3 розпізнає безперервний сигнал CW, а також модульовані сигнали 270 Гц, 1 кГц і 2 кГц з допустимим відхиленням ±5%. Частотна ідентифікація може використовуватися разом із сумісним джерелом оптичного випромінювання, яке формує відповідний модульований тон. Це допомагає відрізнити потрібне волокно від інших ліній під час пошуку та обслуговування.

Діапазон довжин хвиль 900–1650 нм

Ідентифікатор оптичного волокна OFI-3 працює в діапазоні довжин хвиль від 900 до 1650 нм. Це охоплює основні робочі області, які використовуються у волоконно-оптичних системах зв’язку. Завдяки широкому спектральному діапазону прилад можна застосовувати для перевірки різних оптичних ліній у межах заявлених виробником характеристик.

Для безперервного сигналу типова чутливість становить до -20 дБм на довжині хвилі 1310 нм і до -30 дБм на 1550 нм. Для модульованих сигналів 270 Гц, 1 кГц та 2 кГц типові значення становлять до -10 дБм на 1310 нм і до -18 дБм на 1550 нм.

Світлодіодна індикація

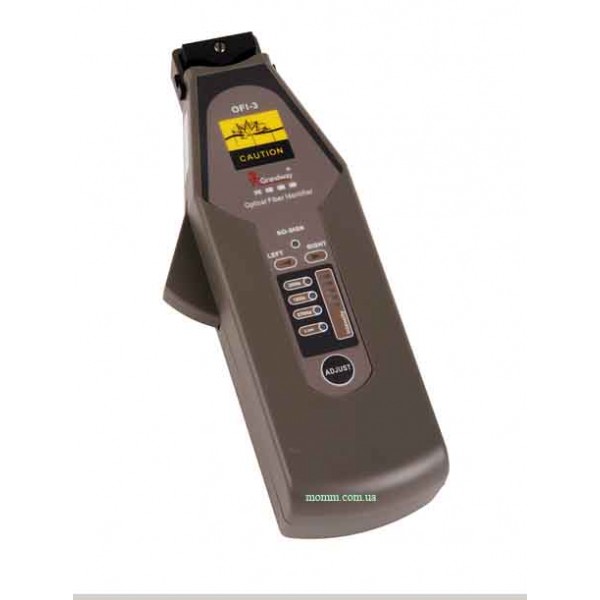

Результати перевірки відображаються за допомогою світлодіодної індикації. OFI-3 показує наявність сигналу, його напрямок, розпізнану частоту модуляції та інтенсивність. Рівень інтенсивності представлений у вигляді п’яти градацій, що дає змогу швидко оцінити стан сигналу без складного налаштування.

Окрема індикація низького заряду батарей допомагає контролювати готовність приладу до роботи. Для польових умов це практична функція, оскільки оператор може завчасно замінити елементи живлення та уникнути ситуації, коли прилад вимикається під час перевірки лінії.

Змінні адаптери для різних типів волокна

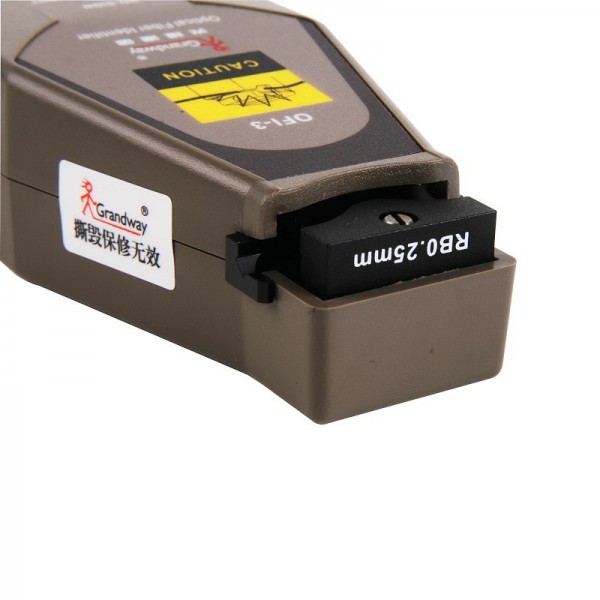

Конструкція Grandway OFI-3 передбачає використання змінних адаптерів для роботи з волокнами різного діаметра та типу захисного покриття. Виробник вказує адаптери RB0.25 мм, RB0.9 мм і RB3.0 мм. Вони дають змогу правильно розташувати волокно в зоні вимірювання та виконати перевірку відповідно до його конструкції.

Вибір відповідного адаптера має значення для коректної роботи ідентифікатора. Перед вимірюванням необхідно підібрати затискач під конкретне волокно, акуратно встановити його та лише після цього виконувати перевірку. Такий підхід допомагає уникнути неправильного позиціонування та спрощує роботу з різними типами волоконно-оптичних ліній.

Зручність під час монтажу та обслуговування ВОЛЗ

OFI-3 виконаний у портативному форматі та розрахований на роботу безпосередньо на об’єкті. Прилад має просте керування й зрозумілу світлодіодну індикацію, тому основна інформація про перевірюване волокно доступна одразу після встановлення лінії в затискач.

Ідентифікатор може бути корисним фахівцям, які займаються монтажем, обслуговуванням і ремонтом оптичних мереж, локалізацією волокон та перевіркою ліній перед перепідключенням. Прилад не замінює вимірювач оптичної потужності або рефлектометр, але виконує інше завдання — допомагає швидко визначити активність конкретного волокна, напрямок сигналу та наявність модульованого тону.

Автономне живлення

Grandway OFI-3 живиться від двох батарей типу AA 1,5 В. Такий формат зручний для виїзних робіт, оскільки не потребує мережевого блока живлення. За потреби елементи живлення можна швидко замінити без спеціального зарядного обладнання.

Робочий температурний діапазон приладу становить від -10 до +50 °C, а температура зберігання — від -20 до +70 °C. Ці параметри дозволяють використовувати ідентифікатор у різних умовах експлуатації в межах обмежень, зазначених виробником.

Технічні характеристики Grandway OFI-3

Як використовують ідентифікатор оптичного волокна

Перед перевіркою необхідно вибрати адаптер, що відповідає типу волокна, та встановити його в прилад. Далі волокно розміщують у вимірювальній зоні OFI-3 і виконують затискання. Після цього світлодіодні індикатори показують, чи присутній оптичний сигнал, у якому напрямку він поширюється та чи визначена одна з підтримуваних частот модуляції.

Під час роботи важливо дотримуватися інструкції виробника та не прикладати надмірних зусиль до волокна. Правильно підібраний адаптер і акуратне встановлення допомагають виконати перевірку без пошкодження оптичної лінії. Якщо використовується модульований тестовий сигнал, його частота повинна відповідати одному з режимів, які розпізнає OFI-3.

Для яких робіт підходить OFI-3

Grandway OFI-3 орієнтований на завдання, де потрібно оперативно перевірити активність волокна без відключення лінії. Це може бути монтаж нових ділянок ВОЛЗ, технічне обслуговування, пошук потрібного волокна перед перепідключенням, локалізація лінії під час ремонту або перевірка напрямку оптичного сигналу.

Прилад особливо корисний у ситуаціях, коли в одному кабелі, кросі або муфті розміщено багато волокон і потрібно зменшити ризик роботи не з тією лінією. Ідентифікатор дає змогу отримати потрібну інформацію без фізичного розриву оптичного з’єднання, що робить перевірку швидшою та зручнішою.

Grandway OFI-3 для професійної роботи з оптичними мережами

Ідентифікатор оптичного волокна Grandway OFI-3 поєднує основні функції, потрібні для локалізації активної лінії: виявлення сигналу, визначення його напрямку, розпізнавання частот 270 Гц, 1 кГц і 2 кГц та п’ятирівневу індикацію інтенсивності. При цьому перевірка виконується без роз’єднання оптичного тракту.

Модель підходить для монтажників ВОЛЗ, інженерів зв’язку та сервісних фахівців, яким потрібен компактний інструмент для швидкої ідентифікації волокна на об’єкті. Широкий діапазон 900–1650 нм, змінні адаптери та автономне живлення від двох батарей AA роблять OFI-3 практичним засобом для регулярних робіт з волоконно-оптичними мережами.
