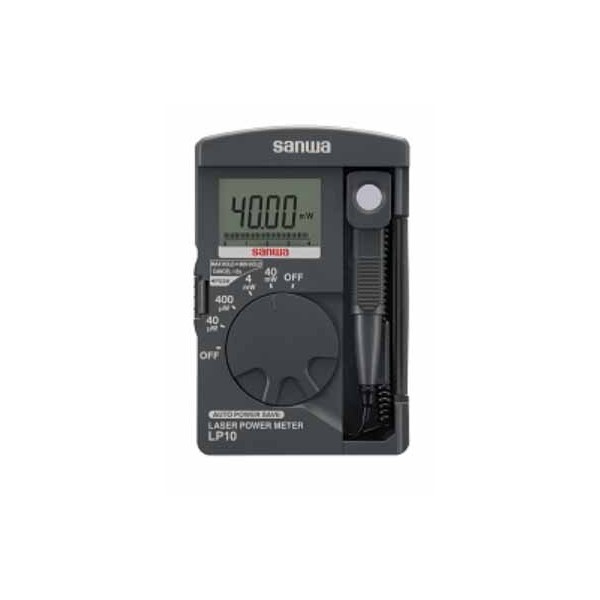

Вимірювач потужності лазерного випромінювання Sanwa LP10

Sanwa LP10 — портативний вимірювач потужності лазерного випромінювання для оцінювання рівня оптичної потужності лазерних джерел та обладнання. Прилад може застосовуватися під час ремонту техніки, перевірки лазерних пристроїв і обслуговування волоконно-оптичних ліній зв’язку. Робочий спектральний діапазон становить від 400 до 1100 нм, а вимірювання виконуються у чотирьох діапазонах: 40,00 мкВт, 400,0 мкВт, 4,000 мВт і 40,00 мВт.

У Sanwa LP10 використовується кремнієвий фотодіод діаметром 9 мм. Референсна довжина хвилі приладу — 632,8 нм, що відповідає гелій-неоновому лазеру. Для вимірювань на інших довжинах хвиль у межах 400–1100 нм застосовуються поправочні коефіцієнти з таблиці перерахунку, наведеної в інструкції. Тому під час роботи важливо враховувати довжину хвилі конкретного джерела та використовувати передбачене коригування показань.

Призначення Sanwa LP10

Основне завдання Sanwa LP10 — вимірювання потужності лазерного випромінювання. Прилад допомагає оцінити рівень сигналу лазерного джерела, проконтролювати його під час технічного обслуговування та перевірити роботу обладнання, у якому використовується оптичне випромінювання. У вихідному описі серед сфер застосування зазначені ремонт техніки та обслуговування ВОЛЗ. Модель буде доречною там, де потрібен компактний лазерний вимірювач із широким спектральним діапазоном і цифровим відображенням результатів.

Діапазони вимірювання потужності

Вимірювач має чотири діапазони: 40,00 мкВт, 400,0 мкВт, 4,000 мВт і 40,00 мВт. Такий поділ дозволяє вибрати межу відповідно до очікуваного рівня випромінювання. Для слабших сигналів доступні мікроватні діапазони, а для вищої потужності — діапазони до 4,000 та 40,00 мВт. Верхня межа вимірювання становить 40,00 мВт.

Точність, наведена у технічних даних, становить ±5 % для значення 1 мВт у діапазоні 4 мВт за довжини хвилі 633 нм. Цю характеристику слід розглядати саме для зазначених умов. Для інших довжин хвиль у межах робочого спектра передбачено коригування показань відповідно до таблиці з інструкції.

Цифрова та графічна індикація

Sanwa LP10 оснащений цифровою шкалою на 4000 відліків. Цифрове значення оновлюється двічі за секунду, що дає змогу спостерігати за поточним рівнем потужності. Додатково передбачена швидка графічна шкала на 42 сегменти, яка працює подібно до аналогової стрілочної індикації та оновлюється 20 разів за секунду.

Графічна шкала зручна для швидкої оцінки зміни сигналу: частіше оновлення допомагає помічати підвищення або зниження рівня потужності, тоді як цифрове поле відображає конкретне числове значення. Таке поєднання корисне під час перевірки та налаштування обладнання, коли важливо одночасно бачити поточний результат і динаміку його зміни.

Корисні функції приладу

LP10 підтримує функцію утримання максимального та мінімального значення. Вона дає змогу зафіксувати крайні показання, отримані під час вимірювання, що зручно при змінному рівні випромінювання. Користувач може визначити найбільше та найменше значення без необхідності постійно стежити за дисплеєм у кожний момент вимірювання.

Також у приладі передбачена функція автоматичного вимкнення для економії батареї. Вона допомагає зменшити зайве споживання живлення, якщо вимірювач залишився увімкненим після завершення роботи.

Фотодіод і робота з різними довжинами хвиль

Чутливим елементом Sanwa LP10 є кремнієвий фотодіод діаметром 9 мм. Він приймає лазерне випромінювання та формує сигнал для визначення потужності. Під час роботи випромінювання потрібно спрямовувати на чутливу область фотодіода відповідно до вимог інструкції та не перевищувати заявлений діапазон вимірювання.

Референсна довжина хвилі становить 632,8 нм. Якщо вимірювання проводиться на іншій довжині хвилі, використовується відповідний коефіцієнт із таблиці перерахунку. Це означає, що для коректного застосування LP10 важливо не лише виміряти потужність, а й знати спектральні параметри джерела. Саме тому інструкція є важливою частиною методики роботи з приладом у межах 400–1100 нм.

Компактні розміри для сервісних робіт

Габарити Sanwa LP10 становлять 11,7 × 7,6 × 1,8 см, а маса — 0,120 кг. Компактний корпус і невелика вага спрощують перенесення приладу між робочими місцями та використання під час сервісних операцій.

Робочий температурний діапазон становить від 0 до 40 °C. Під час експлуатації слід дотримуватися цієї межі, оскільки саме такі умови зазначені у технічному описі приладу.

Технічні характеристики Sanwa LP10

• Модель: Sanwa LP10.
• Тип: вимірювач потужності лазерного випромінювання.
• Референсна довжина хвилі: 632,8 нм.
• Діапазон довжин хвиль: 400–1100 нм із використанням таблиці перерахунку з інструкції.
• Діапазони вимірювання: 40,00 мкВт / 400,0 мкВт / 4,000 мВт / 40,00 мВт.
• Точність: ±5 % для 1 мВт у діапазоні 4 мВт за довжини хвилі 633 нм.
• Фотоприймач: кремнієвий фотодіод, Ø 9 мм.
• Цифрова шкала: 4000 відліків, 2 оновлення за секунду.
• Графічна шкала: 42 сегменти, 20 оновлень за секунду.
• Функції: утримання максимального та мінімального значення, автоматичне вимкнення.
• Робоча температура: 0–40 °C.
• Габарити: 11,7 × 7,6 × 1,8 см.
• Маса: 0,120 кг.
• Виробник: Японія.

Що врахувати перед вибором

Перед вибором Sanwa LP10 варто зіставити параметри джерела випромінювання з можливостями приладу. Довжина хвилі має бути в межах 400–1100 нм, а вимірювана потужність — відповідати доступним діапазонам із верхньою межею 40,00 мВт.

Sanwa LP10 підійде для завдань, де потрібно контролювати потужність лазерного випромінювання, відстежувати мінімальне та максимальне значення і швидко оцінювати зміну сигналу за графічною шкалою. Заявлені сфери використання — ремонт техніки та обслуговування ВОЛЗ. Компактні розміри та маса 120 г роблять прилад зручним для переносного сервісного комплекту.

Sanwa LP10 як заміна LP1

У вихідній картці зазначено, що Sanwa LP10 замінює вимірювач потужності Sanwa LP1, який знято з виробництва. Тому під час пошуку заміни для LP1 слід орієнтуватися на позначення LP10 та звіряти параметри за технічною документацією. У старих описах або матеріалах може зустрічатися назва LP1, тому при виборі важливо звертати увагу саме на модель приладу.

Sanwa LP10 поєднує чотири діапазони вимірювання потужності, спектральний діапазон 400–1100 нм, цифрову шкалу на 4000 відліків і швидку 42-сегментну графічну індикацію. Функції утримання максимального та мінімального значення доповнюють базові можливості вимірювання, а автоматичне вимкнення допомагає економити заряд батареї. Для роботи на довжинах хвиль, відмінних від референсної, необхідно користуватися таблицею перерахунку з інструкції.
