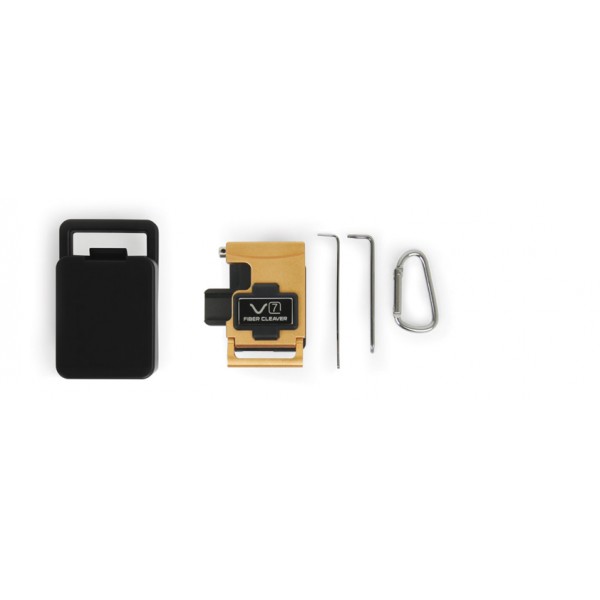

Сколювач оптичного волокна INNO V7

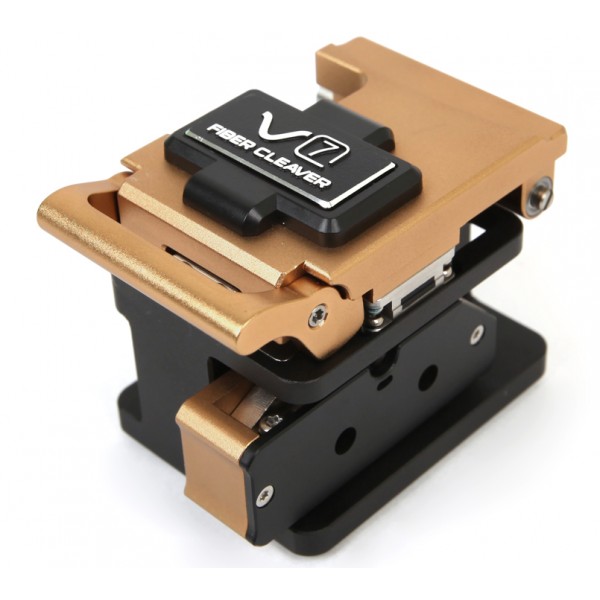

INNO V7 — прецизійний сколювач оптичного волокна, призначений для точної підготовки волокон перед зварюванням та іншими операціями з формування оптичного з'єднання. Конструкція моделі розрахована на роботу як з одиночним, так і зі стрічковим оптичним волокном. Завдяки використанню відповідних тримачів інструмент можна застосовувати з волокнами в різних типах захисного покриття, зокрема з пігтейлами, патч-кордовими кабелями та DROP-кабелем.

Точність сколювання є одним із ключових етапів підготовки оптичного волокна. Якість торця безпосередньо впливає на подальшу роботу зі зварювальним апаратом, тому під час монтажу та обслуговування волоконно-оптичних ліній важливо використовувати інструмент із контрольованим механізмом різання. Сколювач INNO V7 забезпечує типовий кут сколу менше 0,5°, що дозволяє готувати волокно до наступного етапу монтажних робіт.

Призначення сколювача INNO V7

Модель INNO V7 використовується для роботи з кварцовим оптичним волокном діаметром 125 мкм. Універсальний тримач дозволяє фіксувати одиночне волокно з різними варіантами покриття та кабелю. Заявлена сумісність охоплює покриття від 160 до 900 мкм, а також кабелі діаметром 2 і 3 мм та DROP-кабель. Такий діапазон робить інструмент придатним для виконання різних операцій під час монтажу волоконно-оптичної інфраструктури.

Окрім одиночного волокна, сколювач може використовуватися для підготовки стрічкового волокна з кількістю від 2 до 12 оптичних волокон. Для цього застосовується змінний тримач. Таким чином, одна модель може використовуватися як для стандартних монтажних завдань з одиночним волокном, так і для робіт, де необхідно підготувати до подальшого з'єднання стрічкову конструкцію.

Точне сколювання оптичного волокна

Основне завдання INNO V7 — сформувати рівний торець волокна з мінімальним відхиленням від перпендикулярної площини. Для моделі заявлений типовий кут сколу менше 0,5°. Цей параметр має особливе значення під час підготовки волокна до зварювання, оскільки правильно сформовані торці спрощують їх подальше суміщення у зварювальному апараті.

Процедура сколювання виконується у два етапи. Така схема роботи дозволяє не перевантажувати процес зайвими операціями та зручно виконувати повторювану підготовку волокон. Конструкція INNO V7 орієнтована на практичне використання під час монтажних і сервісних робіт, де важливими є не лише точність, а й зрозуміла послідовність дій оператора.

Робота з різними типами оптичного кабелю

Однією з особливостей сколювача оптичного волокна INNO V7 є можливість роботи не лише зі стандартним волокном у первинному покритті. Універсальний тримач розрахований на одиночне волокно та різні конструкції кабелю, що дає змогу використовувати інструмент у широкому спектрі практичних завдань.

Для одиночного волокна передбачена робота з покриттям у межах 160–900 мкм, а також із кабелями діаметром 2 та 3 мм і DROP-кабелем. Це актуально під час монтажу абонентських оптичних ліній, роботи з пігтейлами, патч-кордовими конструкціями та іншими типами кабелю, які відповідають зазначеним параметрам.

Для стрічкового волокна використовується змінний тримач. Сколювач підтримує стрічки з кількістю від 2 до 12 волокон. Перед початком роботи необхідно використовувати відповідний тип тримача та дотримуватися параметрів волокна, передбачених конструкцією інструмента.

Довжина сколу

Допустима довжина підготовленого волокна залежить від його типу та діаметра покриття. Для одиночного волокна з діаметром покриття до 250 мкм включно передбачений діапазон довжини сколу від 5 до 24 мм. Для волокна з діаметром покриття понад 250 мкм зазначений діапазон становить від 10 до 20 мм. Для стрічкового волокна передбачена довжина сколу від 10 до 20 мм.

Можливість працювати з різною довжиною підготовленої ділянки дозволяє використовувати INNO V7 у різних монтажних сценаріях у межах заявлених технічних характеристик. Перед сколюванням волокно необхідно належним чином підготувати відповідно до технології виконання конкретного з'єднання.

Ресурс леза INNO V7

Важливою характеристикою професійного сколювача є ресурс ріжучого елемента. Для INNO V7 у специфікації цієї моделі заявлений ресурс 48 000 сколювань. Він забезпечується можливістю використання 16 положень леза та трьох позицій регулювання за висотою. Для кожної комбінації передбачений відповідний робочий ресурс, що дозволяє використовувати ріжучу кромку послідовно.

Така конструкція дає змогу використовувати різні ділянки леза в міру їх зношування, а не замінювати ріжучий елемент після вироблення однієї позиції. Фактичний стан леза та якість отриманого торця необхідно контролювати під час експлуатації, а регулювання виконувати відповідно до правил обслуговування сколювача.

Універсальний та змінний тримачі

Для роботи з одиночним оптичним волокном INNO V7 використовує універсальний тримач. Він забезпечує фіксацію волокна або кабелю відповідного типорозміру перед виконанням сколювання. Правильна фіксація важлива для стабільного положення волокна відносно механізму та ріжучого елемента.

У разі роботи зі стрічковим волокном застосовується змінний тримач. Підтримується стрічкове волокно з кількістю від 2 до 12 волокон. Така конфігурація дозволяє адаптувати інструмент до конкретного типу матеріалу без необхідності використовувати окремий сколювач для кожного формату волокна.

INNO V7 та INNO V7+

Базову модель INNO V7 необхідно відрізняти від модифікації INNO V7+. Для версії V7+ передбачений автоматичний збирач уламків оптичного волокна. Після виконання сколювання залишки волокна можуть потрапляти у спеціальний контейнер, що спрощує їх збирання.

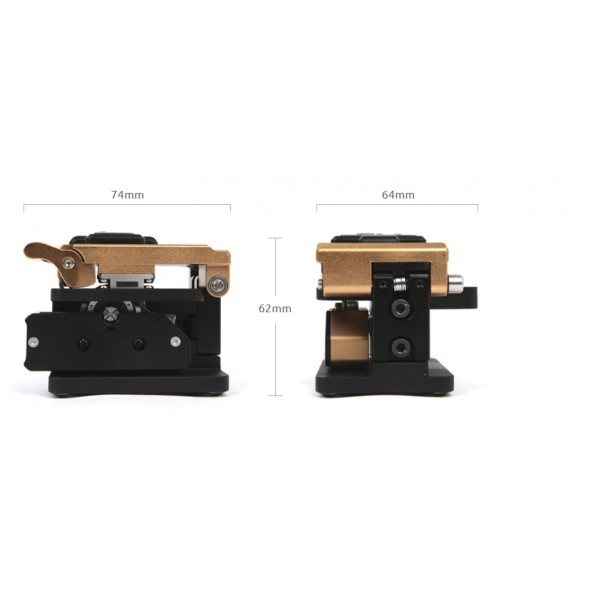

Наявність автоматичного збирача стосується саме модифікації V7+. Для стандартного INNO V7 цю функцію не слід вважати базовою характеристикою. Модифікації також відрізняються габаритами та масою: INNO V7 має розміри 62 × 64 × 74 мм і масу 341 г, тоді як для V7+ зазначені розміри 62 × 101 × 82 мм та маса 387 г.

Практичне використання під час монтажу оптоволокна

Прецизійний сколювач є одним з основних інструментів під час підготовки оптичного волокна. Після видалення необхідної ділянки захисного покриття та очищення оголеного волокна його потрібно точно обрізати на задану довжину. Саме на цьому етапі використовується INNO V7.

Сколювання необхідно виконувати так, щоб волокно залишалося правильно зафіксованим, а очищена ділянка відповідала вимогам подальшого технологічного процесу. Після формування торця волокно можна використовувати на наступному етапі підготовки з'єднання. Завдяки можливості роботи з одиночними та стрічковими волокнами INNO V7 може застосовуватися у різних видах монтажних робіт з волоконно-оптичними лініями.

Основні особливості INNO V7

• прецизійне сколювання оптичного волокна;
• робота з кварцовим оптичним волокном діаметром 125 мкм;
• підтримка одиночного та стрічкового волокна;
• робота зі стрічковим волокном від 2 до 12 волокон із відповідним тримачем;
• універсальний тримач для одиночного волокна;
• підтримка покриття 160–900 мкм, кабелю 2–3 мм та DROP-кабелю;
• типовий кут сколу менше 0,5°;
• виконання сколювання у два етапи;
• ресурс леза 48 000 сколювань відповідно до специфікації цієї версії V7;
• 16 положень ріжучої кромки та три позиції регулювання за висотою;
• компактні розміри базової моделі 62 × 64 × 74 мм;
• маса INNO V7 — 341 г.

Технічні характеристики сколювача INNO V7

Кому підійде сколювач оптичного волокна INNO V7

INNO V7 призначений для фахівців, які виконують монтаж, підготовку та обслуговування волоконно-оптичних ліній і потребують точного інструмента для формування торця волокна. Можливість працювати з різними типами покриття, кабелем діаметром до 3 мм, DROP-кабелем, одиночними та стрічковими волокнами розширює сферу практичного застосування моделі.

Сколювач може використовуватися під час підготовки волокна до зварювання, а також в інших технологічних процесах, де необхідний контрольований прецизійний скол. Компактні габарити та маса 341 г дають змогу використовувати INNO V7 як робочий інструмент для регулярного виконання операцій з оптичним волокном.

INNO V7 — прецизійний сколювач для монтажу оптоволокна

Сколювач оптичного волокна INNO V7 поєднує можливість роботи з одиночними та стрічковими волокнами, універсальний принцип фіксації та точний механізм формування торця. Інструмент підтримує волокно діаметром 125 мкм, різні варіанти покриття й кабелю та забезпечує типовий кут сколу менше 0,5°.

Модель доцільно використовувати там, де під час підготовки оптоволокна важливі повторюваність операцій, можливість адаптації до різних конструкцій кабелю та контроль параметрів сколювання. INNO V7 є спеціалізованим інструментом для професійної роботи з оптичним волокном і підготовки його до наступних етапів монтажу волоконно-оптичного з'єднання.
