Оптичний тестер AMU900C-S3S5-V10

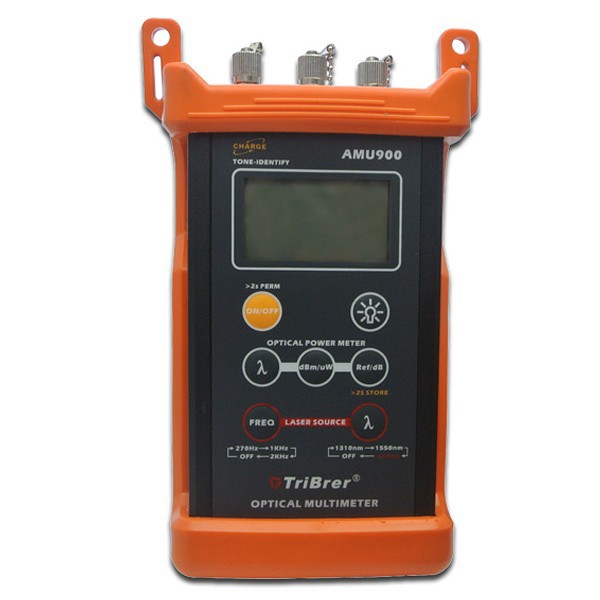

Оптичний тестер AMU900C-S3S5-V10 — багатофункціональний прилад для перевірки та обслуговування волоконно-оптичних ліній зв’язку. В одному корпусі поєднані вимірювач оптичної потужності, джерело лазерного випромінювання та візуальний локатор дефектів VFL. Така конфігурація дає змогу виконувати основні вимірювання та пошук несправностей у ВОЛЗ одним компактним пристроєм, що особливо зручно під час роботи в польових умовах.

AMU900C-S3S5-V10 призначений для тестування оптичної лінії, контролю рівня сигналу та локалізації дефектних ділянок. Вбудоване джерело випромінювання працює на довжинах хвиль 1310 і 1550 нм — поширених робочих діапазонах волоконно-оптичних систем. Вимірювач потужності підтримує калібровані довжини хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм, тому прилад можна використовувати для різних завдань під час перевірки оптичних мереж.

Три функції в одному корпусі

Ключова особливість оптичного тестера AMU900C-S3S5-V10 — поєднання трьох вимірювальних функцій. Вимірювач оптичної потужності дає змогу контролювати рівень сигналу в діапазоні від -50 до +23 дБм. Джерело лазерного випромінювання формує сигнал на довжинах хвиль 1310 і 1550 нм, а візуальний локатор дефектів із потужністю понад 10 мВт використовується для швидкого пошуку пошкоджень або проблемних місць в оптичному тракті.

Таке поєднання функцій спрощує роботу з ВОЛЗ: замість окремих приладів для вимірювання потужності, подавання тестового сигналу та візуальної перевірки можна використовувати один тестер. Це зручно під час діагностики та обслуговування волоконно-оптичних ліній, коли потрібно послідовно виконати кілька видів перевірки.

Вимірювання оптичної потужності

Вбудований вимірювач потужності працює в діапазоні -50…+23 дБм з точністю ±0,2 дБ. Прилад підтримує калібровані довжини хвиль 850, 1300, 1310, 1490, 1550 і 1625 нм. Наявність кількох каліброваних значень дає змогу адаптувати вимірювання до різних робочих довжин хвиль, які застосовуються в оптичних системах.

У тестері також передбачені функції визначення тонального сигналу та встановлення еталонного значення. Це розширює можливості приладу під час практичної перевірки оптичної лінії та дає змогу використовувати AMU900C-S3S5-V10 не лише для отримання абсолютного значення потужності, а й для порівняльних вимірювань відносно заданого рівня.

Вбудоване джерело випромінювання 1310/1550 нм

Джерело оптичного випромінювання працює на двох довжинах хвиль — 1310 нм і 1550 нм. Вихідна потужність становить понад -6,0 дБм. Заявлена стабільність джерела — ±0,05 дБ протягом 1 години та ±0,1 дБ протягом 8 годин. Ці параметри важливі під час перевірок, у яких потрібне стабільне тестове випромінювання протягом певного часу.

Прилад підтримує модуляцію 270 Гц, 1 кГц і 2 кГц. Для підключення джерела випромінювання використовується оптичний адаптер FC/PC. Завдяки вбудованому джерелу тестер можна застосовувати разом із вимірювальною частиною для комплексної перевірки проходження сигналу по волоконно-оптичній лінії.

Візуальний локатор дефектів VFL

Вбудований VFL допомагає швидко знаходити несправності в оптичному волокні візуальним методом. Потужність локатора становить понад 10 мВт, а заявлена дальність — 10 км. Частота роботи — 2 Гц. Для підключення передбачений універсальний адаптер 2,5 мм.

Візуальний локатор корисний тоді, коли потрібно оперативно визначити проблемну ділянку або перевірити цілісність волокна. Наявність VFL безпосередньо в корпусі тестера скорочує кількість окремих інструментів, необхідних для комплексної перевірки ВОЛЗ.

Зручність роботи в польових умовах

AMU900C-S3S5-V10 розрахований на мобільне використання. Габарити приладу становлять 19 × 9,5 × 4,5 см, маса — 380 г. Живлення здійснюється від двох батарей типу AA. Заявлений час роботи сягає 100 годин, що дає змогу тривалий час користуватися тестером без частої заміни елементів живлення.

Для економії заряду передбачена функція автоматичного вимкнення: після 10 хвилин бездіяльності прилад може відключатися автоматично. За потреби цю функцію можна скасувати. Також передбачена індикація заряду батарей. Робочий температурний діапазон становить від -10 до +50 °C за відносної вологості менше 90%, а температура зберігання — від -20 до +60 °C за відносної вологості менше 90%.

Технічні характеристики AMU900C-S3S5-V10

Підключення та адаптери

Для джерела випромінювання передбачений оптичний адаптер FC/PC, а візуальний локатор оснащений універсальним адаптером 2,5 мм. У вимірювальній частині зазначені варіанти підключення FC, SC 2,5 мм UPP і ST як опція. У стандартний комплект входить адаптер SC, а серед опційних аксесуарів доступні перехідник FC–LC та універсальний перехідник ST.

Набір підтримуваних адаптерів дає змогу підбирати підключення відповідно до конкретної оптичної лінії та типу конектора. При цьому варто враховувати, що частина перехідників зазначена як опційна і не входить до стандартної комплектації.

Комплектація

Стандартна комплектація: оптичний тестер AMU-900 — 1 шт.; інструкція з експлуатації — 1 шт.; сертифікат калібрування — 1 шт.; переносний кейс — 1 шт.; адаптер SC — 1 шт.

Опційні аксесуари: адаптер AC/DC — 1 шт.; перехідник FC–LC; універсальний перехідник ST.

Для яких завдань підходить оптичний тестер

AMU900C-S3S5-V10 може використовуватися для перевірки волоконно-оптичних ліній, контролю рівня оптичної потужності, подавання стабілізованого тестового сигналу та візуального пошуку дефектів. Завдяки поєднанню вимірювача, джерела випромінювання та VFL прилад охоплює одразу кілька типових операцій, які виникають під час діагностики та обслуговування ВОЛЗ.

Модель буде корисною там, де важливі мобільність і можливість виконати базовий комплекс перевірок одним пристроєм. Живлення від батарей AA, тривалий заявлений час роботи, автоматичне вимкнення та переносний кейс у стандартній комплектації спрощують використання приладу під час виїзних робіт.

Переваги функціонального поєднання

Під час роботи з оптоволокном часто потрібно послідовно виконати кілька дій: подати тестове випромінювання в лінію, виміряти отриманий рівень потужності та, якщо виявлено проблему, локалізувати її візуально. AMU900C-S3S5-V10 об’єднує ці інструменти в одному корпусі, тому для виконання зазначених операцій можна використовувати один прилад.

Дві довжини хвиль вбудованого джерела — 1310 і 1550 нм — належать до найбільш поширених робочих діапазонів оптичних ліній. Водночас вимірювальна частина підтримує шість каліброваних довжин хвиль, що розширює можливості контролю різних оптичних сигналів. VFL із потужністю понад 10 мВт доповнює вимірювальні функції можливістю оперативної візуальної перевірки.

AMU900C-S3S5-V10 для обслуговування ВОЛЗ

Оптичний тестер AMU900C-S3S5-V10 поєднує необхідні інструменти для комплексної перевірки волоконно-оптичної лінії в одному портативному корпусі. Модель підтримує вимірювання потужності в діапазоні -50…+23 дБм, має джерело випромінювання 1310/1550 нм і вбудований візуальний локатор дефектів потужністю понад 10 мВт.

Завдяки компактним розмірам, живленню від двох батарей AA та заявленому часу автономної роботи до 100 годин прилад орієнтований на практичне використання під час перевірки й технічного обслуговування оптичних мереж. Стандартна комплектація включає сам тестер, інструкцію, сертифікат калібрування, переносний кейс і адаптер SC.
