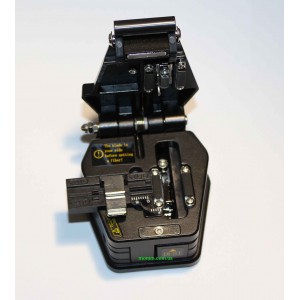

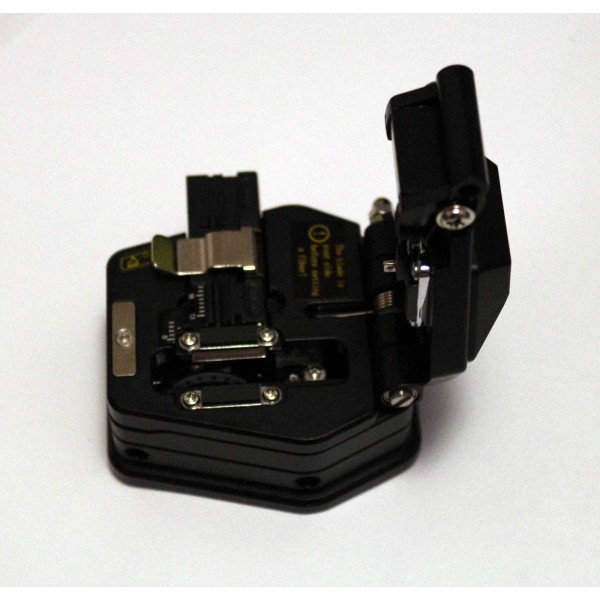

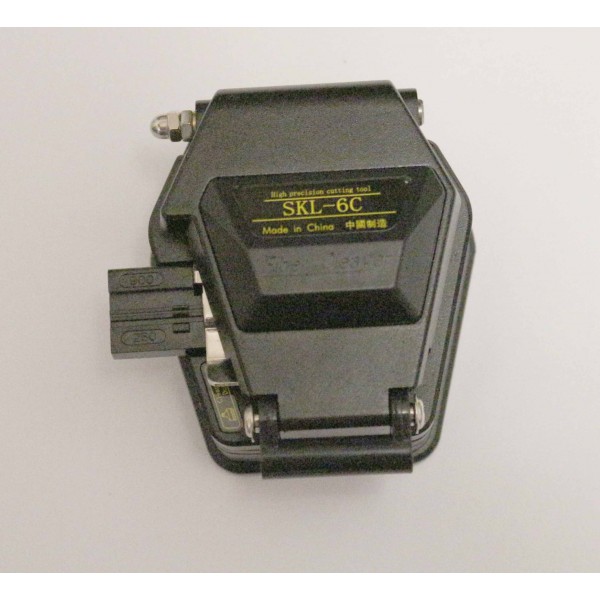

Скальовувач оптичного волокна SKL-6C для FTTH

Скальовувач оптичного волокна SKL-6C — це професійний високоточний інструмент для підготовки оптоволокна до зварювання, монтажу швидких конекторів, механічних з’єднувачів та інших операцій під час будівництва й обслуговування мереж FTTH. Прилад забезпечує рівний скол із кутом 90° ± 0,5°, що створює необхідні умови для якісного з’єднання волокон і мінімізації оптичних втрат.

Модель SKL-6C розрахована на роботу з оптичним волокном діаметром 125 мкм, покриттям 250–900 мкм, а також із плоским FTTH-кабелем розміром 3×2 мм. Завдяки універсальному тримачу монтажник може використовувати один сколювач для різних типів волокон, які зустрічаються в абонентських, магістральних і внутрішньооб’єктових волоконно-оптичних лініях.

Ресурс леза становить до 48 000 сколів. Лезо має 16 робочих позицій, кожна з яких розрахована приблизно на 3 000 операцій. Така конструкція забезпечує тривалий строк експлуатації без частої заміни ріжучого елемента та зменшує витрати на обслуговування інструменту.

Корпус скальовувача виготовлений із магнієвого сплаву. Він поєднує механічну міцність, невелику масу та стійкість до інтенсивного професійного використання. Розміри інструменту становлять 71,3 × 67,2 × 57 мм, а маса — приблизно 225 г. Компактний формат зручний для монтажних бригад, які щодня працюють на різних об’єктах і переносять комплект інструментів у сервісній сумці або кейсі.

Призначення скальовувача SKL-6C

Сколювання є одним із найважливіших етапів підготовки оптичного волокна. Після зняття зовнішньої оболонки та захисного покриття необхідно сформувати рівний торець, максимально перпендикулярний до поздовжньої осі волокна. Саме цю операцію виконує скальовувач SKL-6C.

Правильно сформований торець потрібний для дугового зварювання волокон, встановлення швидких оптичних конекторів, монтажу механічних з’єднувачів і підготовки волокна до вимірювань. Нерівний або косий скол може спричинити підвищені втрати, нестабільне з’єднання, появу повітряного проміжку та необхідність повторної підготовки волокна.

SKL-6C створений для регулярної роботи під час монтажу мереж FTTH, FTTB, PON, локальних телекомунікаційних систем, оптичних кросів, муфт і розподільчих боксів. Інструмент буде корисним монтажникам інтернет-провайдерів, інженерам зв’язку, спеціалістам сервісних центрів і працівникам аварійних бригад.

Основні переваги SKL-6C

• високоточний скол оптичного волокна;
• кут сколу 90° ± 0,5°;
• ресурс леза до 48 000 сколів;
• 16 робочих позицій леза;
• приблизно 3 000 сколів на кожній позиції;
• робота з волокном діаметром 125 мкм;
• підтримка покриття 250–900 мкм;
• сумісність із плоским FTTH-кабелем 3×2 мм;
• довжина сколювання 8–18 мм;
• міцний корпус із магнієвого сплаву;
• вбудований контейнер для уламків волокна;
• компактні розміри 71,3 × 67,2 × 57 мм;
• маса приблизно 225 г;
• робоча температура від -10 °C до +50 °C;
• температура зберігання від -40 °C до +80 °C;
• допустима вологість ≤ 90 %.

Технічні характеристики скальовувача SKL-6C

Високоточний кут сколу 90° ± 0,5°

Якість торця оптичного волокна безпосередньо впливає на результат подальшого з’єднання. SKL-6C забезпечує кут сколу 90° ± 0,5°, тобто торець формується практично перпендикулярно до осі волокна.

Такий результат важливий під час зварювання оптики. Якщо кут відхилення занадто великий, зварювальний апарат може неправильно оцінити положення торців, а після з’єднання можуть збільшитися внесені втрати. У деяких випадках апарат відхиляє неякісний скол ще до запуску дуги, через що волокно доводиться зачищати й готувати повторно.

Під час встановлення fast-конекторів рівний торець також має принципове значення. Волокно повинно правильно контактувати з внутрішнім оптичним елементом конектора. Нерівний скол може створити повітряний проміжок, підвищене відбиття або нестабільний контакт.

Заявлений кут 90° ± 0,5° досягається за умови справного леза, правильного розташування волокна, чистого тримача та дотримання техніки роботи. Забруднення, механічне пошкодження або неправильна фіксація волокна можуть погіршити результат.

Ресурс леза до 48 000 сколів

Ріжучий елемент SKL-6C має ресурс до 48 000 сколів. Лезо розділене на 16 робочих позицій, кожна з яких розрахована приблизно на 3 000 операцій.

Після поступового зношування активної ділянки лезо можна повернути на наступну позицію. Завдяки цьому не потрібно замінювати весь ріжучий елемент після перших ознак погіршення сколу. Послідовне використання всіх 16 позицій дозволяє максимально реалізувати заявлений ресурс.

Фактична кількість якісних сколів залежить від умов експлуатації, чистоти волокна, правильності зняття покриття, відсутності механічних пошкоджень і своєчасного очищення інструменту. Якщо на волокні залишаються частинки покриття або забруднення, вони можуть прискорювати зношування ріжучої кромки.

Для професійної бригади великий ресурс леза означає менше простоїв і нижчі витрати на витратні матеріали. Один скальовувач може використовуватися протягом тривалого періоду під час масового підключення абонентів і будівництва оптичних мереж.

16 робочих позицій леза

Лезо скальовувача має 16 окремих позицій. Кожна позиція повинна використовуватися послідовно відповідно до інтенсивності роботи та якості отриманих сколів.

Якщо торець починає формуватися нерівно, з’являються відколи або зростає кількість повторних операцій, спочатку потрібно очистити інструмент і перевірити правильність підготовки волокна. Якщо проблема зберігається, лезо можна перевести на наступну позицію.

Не рекомендується без потреби переставляти лезо одразу через декілька положень. Для контролю ресурсу бажано вести облік використаних позицій або позначати номер поточної ділянки в сервісному журналі.

Поворот і регулювання леза потрібно виконувати відповідним інструментом із комплекту та без надмірного зусилля. Неправильне втручання може змінити висоту ріжучої кромки або пошкодити механізм.

Робота з волокном 125 мкм

Скальовувач SKL-6C призначений для оптичного волокна діаметром 125 мкм. Це стандартний діаметр кварцової оболонки, який використовується у більшості одномодових і багатомодових телекомунікаційних волокон.

Інструмент можна застосовувати під час монтажу одномодових мереж FTTH, PON, FTTB та інших волоконно-оптичних систем. Також він підходить для підготовки сумісного багатомодового волокна, якщо його геометричні характеристики відповідають зазначеним параметрам.

Перед сколюванням із волокна необхідно повністю зняти захисне покриття на потрібній довжині. Оголену скляну частину слід очистити рекомендованим безворсовим матеріалом і відповідною рідиною. Залишки полімеру або пилу можуть пошкодити лезо та погіршити якість торця.

Підтримка покриття 250–900 мкм

SKL-6C розрахований на роботу з волокнами, які мають покриття діаметром від 250 до 900 мкм. Такий діапазон охоплює поширені варіанти первинного та буферного захисту оптичного волокна.

Волокно 250 мкм часто використовується всередині магістральних і розподільчих кабелів. Покриття 900 мкм характерне для пігтейлів, буферизованого волокна та внутрішньооб’єктових монтажних рішень.

Перед укладанням у тримач потрібно переконатися, що волокно правильно розташоване у відповідній канавці. Воно не повинно мати перекосів, сильних вигинів або залишків оболонки на ділянці майбутнього сколу.

Сколювання плоского FTTH-кабелю 3×2 мм

Однією з важливих переваг моделі є підтримка плоского FTTH-кабелю розміром 3×2 мм. Такий кабель широко використовується для абонентських підключень у мережах Fiber-to-the-Home.

Плоский кабель може містити силові елементи та захисну оболонку, тому перед сколюванням необхідно правильно підготувати його за допомогою відповідного стрипера. Після видалення оболонки й силових елементів оптичне волокно очищається та вкладається в тримач скальовувача.

Підтримка FTTH-кабелю робить SKL-6C зручним для монтажників, які встановлюють швидкі конектори безпосередньо у квартирі абонента, розподільчому боксі, оптичній розетці або телекомунікаційній шафі.

Довжина сколювання 8–18 мм

Довжина сколювання SKL-6C становить 8–18 мм. Це відстань від краю покриття або вибраної точки фіксації до сформованого торця волокна.

Необхідне значення залежить від подальшої операції. Для зварювальних апаратів, швидких конекторів і механічних з’єднувачів можуть використовуватися різні довжини підготовленої ділянки. Перед роботою потрібно перевірити вимоги виробника конкретного обладнання або конектора.

Занадто коротка ділянка може не забезпечити правильне встановлення волокна, а надмірно довга — створити вигин або неправильне положення торця. Регульований діапазон 8–18 мм дає змогу адаптувати інструмент до різних монтажних завдань.

Вбудований контейнер для уламків

Під час сколювання від волокна відокремлюється дуже маленький і гострий фрагмент кварцового скла. Такі уламки майже непомітні, але можуть проникнути в шкіру, потрапити в очі або забруднити робоче місце.

SKL-6C обладнаний контейнером для збирання уламків. Він допомагає підтримувати порядок і зменшує ризик випадкового контакту з відрізаними частинами волокна.

Контейнер потрібно регулярно спорожнювати, не допускаючи його переповнення. Уламки слід пересипати у спеціальну герметичну ємність для подальшої безпечної утилізації. Не можна викидати їх без пакування у звичайне відро або змітати рукою.

Корпус із магнієвого сплаву

Корпус скальовувача виготовлений із магнієвого сплаву. Матеріал забезпечує міцність конструкції та допомагає зберігати точну геометрію механізму під час інтенсивної експлуатації.

Точність сколу залежить не лише від леза, а й від стабільності напрямних, притискачів і рухомих елементів. Жорсткий корпус зменшує ризик деформації під час нормального професійного використання.

Водночас скальовувач є точним інструментом і потребує дбайливого поводження. Його не слід кидати, використовувати як затискач або зберігати без чохла разом із важким металевим інструментом.

Компактні розміри та невелика маса

Розміри SKL-6C становлять 71,3 × 67,2 × 57 мм, а маса — приблизно 225 г. Інструмент легко поміщається у сервісну валізу та не створює значного додаткового навантаження під час виїзних робіт.

Компактність особливо важлива для монтажників FTTH, які працюють у під’їздах, телекомунікаційних шафах, на висоті або в обмеженому просторі. Скальовувач можна розташувати поруч зі зварювальним апаратом, стрипером, серветками та захисними гільзами.

Маса приблизно 225 г забезпечує стійке положення на робочій поверхні, але водночас інструмент залишається достатньо легким для постійного перенесення.

Робочі умови експлуатації

Скальовувач може використовуватися за температури від -10 °C до +50 °C. Температура зберігання становить від -40 °C до +80 °C, а допустима вологість — ≤ 90 %.

Такі характеристики дозволяють застосовувати SKL-6C у приміщеннях, телекомунікаційних вузлах, неопалюваних технічних зонах і під час виїзних робіт. Водночас інструмент необхідно захищати від прямого потрапляння води, конденсату, пилу та агресивних речовин.

Після перенесення з холодного середовища у тепле потрібно дочекатися температурної стабілізації. Конденсат на лезі, тримачі або волокні може погіршити якість сколу та спричинити корозію металевих деталей.

Застосування під час зварювання оптичного волокна

Перед дуговим зварюванням волокно проходить декілька етапів підготовки: зняття оболонки, видалення покриття, очищення та точне сколювання. SKL-6C використовується на завершальному етапі перед установленням волокон у зварювальний апарат.

Рівний торець допомагає системі вирівнювання правильно визначити положення серцевин. Після встановлення волокон апарат перевіряє кут сколу, розташування та чистоту торців. Якщо якість підготовки недостатня, на екрані може з’явитися повідомлення про помилку.

Якісний сколювач скорочує кількість повторних операцій, економить довжину волокна й зменшує час монтажу. Це особливо важливо під час роботи у муфтах, де запас волокна обмежений.

Монтаж швидких оптичних конекторів

SKL-6C підходить для підготовки волокна до встановлення fast-конекторів. Такі конектори широко використовуються в мережах FTTH, коли необхідно швидко сформувати рознімне з’єднання без застосування зварювального апарата.

Перед установленням конектора волокно зачищають на рекомендовану довжину, очищають і сколюють. Торець повинен бути рівним, оскільки він контактує з внутрішнім оптичним елементом або механічним стиком.

Довжина сколу повинна точно відповідати інструкції конкретного fast-конектора. Навіть якісний торець не забезпечить правильний монтаж, якщо волокно буде занадто коротким або довгим.

Використання з механічними з’єднувачами

Скальовувач також можна використовувати для підготовки волокна до встановлення механічних з’єднувачів, зокрема систем типу fiberlock. У таких компонентах два підготовлені торці фіксуються навпроти один одного без дугового зварювання.

Якість сколу визначає площу контакту й рівень внесених втрат. Косий, забруднений або пошкоджений торець може спричинити погіршення сигналу та нестабільність з’єднання.

Правильний порядок роботи зі SKL-6C

1. Підготуйте чисте та добре освітлене робоче місце.
2. Зніміть зовнішню оболонку кабелю відповідним інструментом.
3. Видаліть покриття волокна на необхідній довжині.
4. Очистіть оголене волокно безворсовою серветкою.
5. Відкрийте притискний механізм SKL-6C.
6. Розташуйте волокно у відповідній напрямній.
7. Встановіть необхідну довжину сколювання в межах 8–18 мм.
8. Переконайтеся, що волокно лежить рівно та без перекосу.
9. Закрийте притиск.
10. Виконайте скол плавним рухом механізму.
11. Обережно вийміть підготовлене волокно.
12. Не торкайтеся сформованого торця.
13. Встановіть волокно у зварювальний апарат або конектор.
14. Перевірте, чи уламок потрапив до контейнера.

Підготовка волокна перед сколюванням

Навіть найточніший скальовувач не забезпечить якісного результату, якщо волокно підготовлене неправильно. Після зняття покриття на скляній поверхні не повинно залишатися полімеру, пилу або інших забруднень.

Для очищення слід використовувати спеціальні безворсові серветки та рекомендовану рідину. Волокно протирають акуратно, без надмірного згинання й багаторазового проходження забрудненою ділянкою серветки.

Після очищення не можна торкатися оголеної частини пальцями. Волокно потрібно одразу встановити у скальовувач, щоб на нього не осів пил.

Як оцінити якість сколу

Найточніше якість торця оцінює система камер зварювального апарата або спеціальний мікроскоп. Візуально без збільшення можна помітити лише значні відколи, тріщини або сильне відхилення.

Ознаками проблемного сколу можуть бути:

• відхилення торця від перпендикулярної площини;
• видимі відколи або тріщини;
• зубчастий край;
• залишки покриття біля торця;
• нестабільні результати зварювання;
• часті помилки кута сколу;
• підвищені втрати після з’єднання.

Якщо проблема повторюється, потрібно очистити тримач, перевірити стан леза, правильність укладання волокна та якість роботи стрипера. Лише після цього варто переводити лезо на наступну позицію.

Догляд за лезом і механізмом

Лезо не можна торкатися пальцями, металевими предметами або абразивними матеріалами. Ріжуча кромка є дуже тонкою, і навіть незначне пошкодження може погіршити якість сколу.

Пил і дрібні залишки покриття потрібно видаляти м’яким безворсовим матеріалом або способом, рекомендованим для оптичного інструменту. Не слід наносити мастило на напрямні чи лезо без прямої вказівки виробника.

Після завершення роботи скальовувач бажано закрити й помістити в чохол. Це захищає механізм від пилу, ударів і випадкового натискання.

Безпечне поводження з уламками волокна

Обрізки оптичного волокна є гострими та майже невидимими. Вони можуть легко проникати у шкіру, одяг або очі. Під час роботи не можна торкатися уламків руками чи залишати їх на столі.

Контейнер SKL-6C допомагає збирати фрагменти, але його потрібно регулярно перевіряти й очищати. Уламки слід поміщати в жорстку герметичну ємність із відповідним маркуванням.

Під час роботи бажано використовувати захисні окуляри. Не можна їсти, пити або торкатися обличчя в зоні підготовки волокна.

Сфери застосування SKL-6C

• монтаж абонентських мереж FTTH;
• будівництво мереж FTTB і PON;
• підготовка волокна до дугового зварювання;
• встановлення fast-конекторів;
• монтаж механічних з’єднувачів;
• робота в оптичних муфтах;
• монтаж оптичних кросів і боксів;
• підключення абонентських оптичних розеток;
• ремонт пошкоджених волоконно-оптичних ліній;
• обслуговування мереж інтернет-провайдерів;
• підготовка пігтейлів і патч-кордів;
• навчальні роботи з монтажу оптики.

Для кого призначений скальовувач

Купити SKL-6C доцільно:

• монтажникам волоконно-оптичних мереж;
• майстрам підключення FTTH;
• працівникам інтернет-провайдерів;
• інженерам телекомунікаційних компаній;
• аварійним і сервісним бригадам;
• системним інтеграторам;
• монтажникам систем відеоспостереження;
• спеціалістам із ремонту оптичних ліній;
• навчальним центрам і лабораторіям;
• власникам зварювальних апаратів для оптоволокна.

Комплектація SKL-6C

Поширені запитання про SKL-6C

Для якого волокна призначений скальовувач?

SKL-6C працює з оптичним волокном діаметром 125 мкм і покриттям 250–900 мкм. Також підтримується плоский FTTH-кабель 3×2 мм.

Який кут сколу забезпечує інструмент?

Кут сколу становить 90° ± 0,5°.

Який ресурс леза?

Ресурс леза становить до 48 000 сколів.

Скільки позицій має лезо?

Лезо має 16 робочих позицій, кожна з яких розрахована приблизно на 3 000 сколів.

Яку довжину волокна можна сколювати?

Довжина сколювання регулюється в межах 8–18 мм.

Чи підходить SKL-6C для FTTH?

Так. Інструмент підтримує плоский FTTH-кабель 3×2 мм і призначений для підготовки волокна під час абонентських підключень.

Чи можна використовувати його для зварювання оптики?

Так. SKL-6C готує торець волокна перед установленням у зварювальний апарат.

Чи підходить скальовувач для fast-конекторів?

Так. Інструмент можна використовувати для підготовки волокна до встановлення швидких оптичних конекторів за умови дотримання необхідної довжини сколу.

Чи є контейнер для уламків?

Так. У конструкції передбачено контейнер для збирання відрізаних фрагментів волокна.

З якого матеріалу виготовлено корпус?

Корпус виготовлений із магнієвого сплаву.

Які розміри та маса інструменту?

Розміри становлять 71,3 × 67,2 × 57 мм, маса — приблизно 225 г.

За якої температури можна працювати?

Робоча температура становить від -10 °C до +50 °C. Температура зберігання — від -40 °C до +80 °C.

Яка допустима вологість?

Допустима вологість становить ≤ 90 %.

Коли потрібно перевести лезо на наступну позицію?

Позицію змінюють після погіршення якості сколу, якщо очищення інструменту та перевірка правильності укладання волокна не усунули проблему.

Чи можна торкатися леза пальцями?

Ні. Це може забруднити або пошкодити ріжучу кромку й створює ризик травмування.

Чому варто купити скальовувач SKL-6C

SKL-6C поєднує високу точність, універсальність і великий ресурс ріжучого елемента. Кут сколу 90° ± 0,5° відповідає вимогам до якісної підготовки волокна перед зварюванням і монтажем конекторів.

Ресурс до 48 000 сколів і 16 позицій леза зменшують витрати на обслуговування. Підтримка волокна 125 мкм, покриття 250–900 мкм і FTTH-кабелю 3×2 мм дозволяє використовувати один інструмент для більшості повсякденних завдань монтажника.

Корпус із магнієвого сплаву, контейнер для уламків, компактні розміри та маса приблизно 225 г роблять модель зручною для регулярних виїзних робіт. Чохол у комплекті спрощує зберігання й транспортування.

Купити скальовувач оптичного волокна SKL-6C в Україні

Замовити скальовувач SKL-6C варто для монтажу, ремонту й технічного обслуговування волоконно-оптичних мереж FTTH, FTTB і PON. Інструмент підходить для підготовки волокна до зварювання, встановлення fast-конекторів і механічних з’єднувачів.

Перед покупкою переконайтеся, що характеристики відповідають вашим завданням: волокно 125 мкм, покриття 250–900 мкм, плоский кабель 3×2 мм, довжина сколювання 8–18 мм і кут 90° ± 0,5°.

Скальовувач оптичний SKL-6C для FTTH стане практичним вибором для професійного монтажника, сервісного інженера або телекомунікаційної компанії, якій потрібний точний, довговічний і компактний інструмент для щоденної роботи з оптоволокном.
