Сколювач оптичних волокон HPC-19C з контейнером для монтажу та зварювання ВОЛЗ

HPC-19C — професійний сколювач оптичних волокон з контейнером для збору уламків, призначений для точної підготовки волокна перед зварюванням або механічним з’єднанням. Інструмент орієнтований на монтажників ВОЛЗ, інженерів зв’язку, сервісні бригади інтернет-провайдерів та фахівців, які працюють із мережами FTTH, FTTx і PON. Сколювач забезпечує контрольоване формування торця волокна, що є одним із ключових етапів професійного монтажу волоконно-оптичної лінії.

HPC-19C розрахований на стандартне оптичне волокно 125 мкм із захисним покриттям 250…900 мкм, а також підтримує роботу з FTTH-кабелем до 3 мм, у тому числі кабелем 3×2 мм. Заявлений кут сколу становить 90° ±0.5°, ніж має 16 робочих позицій, а загальний ресурс леза — до 48 000 сколів. Довжина сколу регламентована в межах від 0,8 до 1,8 см.

Одна з практичних особливостей моделі HPC-19C — контейнер для уламків оптичного волокна. Він встановлений безпосередньо на сколювачі та допомагає збирати короткі скляні фрагменти після кожної операції. Для монтажника це не просто питання чистоти робочого місця: уламки оптичного волокна дуже тонкі й гострі, тому контрольований збір є важливою частиною безпечної організації робіт.

Габарити сколювача становлять 70×70×50 мм, а вага — приблизно 0,230 кг. Компактний формат зручний для щоденного транспортування в монтажному кейсі та роботи на об’єктах, де простір обмежений: у телекомунікаційних шафах, оптичних кросах, муфтах, під’їздах, серверних та абонентських приміщеннях.

Основні переваги сколювача HPC-19C

• професійна підготовка оптичного волокна перед зварюванням;
• стандартне оптичне волокно 125 мкм;
• діаметр захисного покриття 250…900 мкм;
• підтримка FTTH-кабелю до 3 мм (кабель 3×2 мм);
• кут сколу 90° ±0.5°;
• 16 робочих позицій ножа;
• ресурс леза до 48 000 сколів;
• довжина сколу від 0,8 до 1,8 см;
• встановлений контейнер для уламків волокна;
• захисний кейс для зберігання та транспортування;
• комплект ключів для налаштування;
• габарити 70×70×50 мм;
• вага приблизно 0,230 кг;
• застосування при монтажі FTTH, FTTx, PON та інших ВОЛЗ;
• підходить для підготовки волокна перед зварюванням і механічним з’єднанням.

Технічні характеристики HPC-19C

Комплектація сколювача HPC-19C

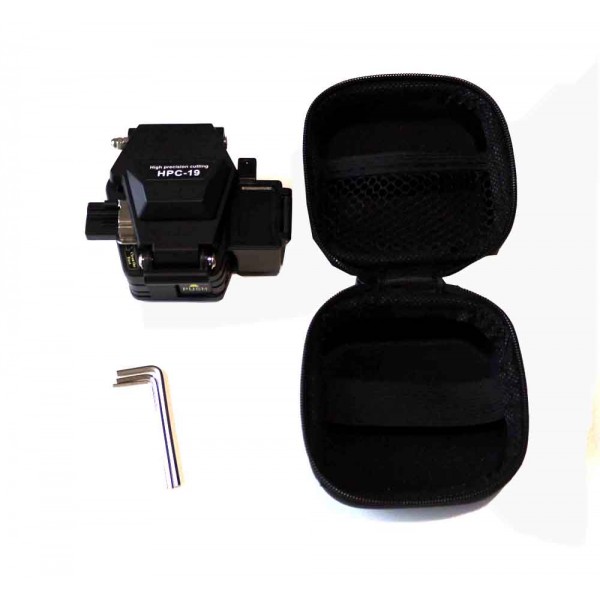

• сколювач оптичних волокон HPC-19C;
• контейнер для уламків волокна (встановлений);
• захисний кейс для зберігання та транспортування;
• комплект ключів для налаштування;
• гарантійний талон.

Для чого потрібен сколювач оптичного волокна

Перед зварюванням оптичного волокна недостатньо просто видалити зовнішнє покриття та обрізати його звичайним інструментом. Для формування якісного зварного з’єднання необхідно отримати точно підготовлений торець. Саме цю операцію виконує оптичний сколювач.

Принцип роботи полягає у контрольованому формуванні мікропошкодження поверхні скла з подальшим сколюванням волокна по заданій площині. При правильному укладанні волокна, чистій робочій зоні та справному ножі результат виходить рівним і повторюваним.

Скол є проміжною операцією між очищенням волокна та його встановленням у зварювальний апарат. Якщо торець має значний дефект, тріщину або неправильну геометрію, зварювальний апарат може відхилити волокно або якість готового з’єднання може погіршитися. Саме тому сколювач HPC-19C є не допоміжним, а одним із базових інструментів монтажника ВОЛЗ.

Робота зі стандартним волокном 125 мкм

HPC-19C розрахований на стандартне оптичне волокно 125 мкм. Перед сколюванням захисне покриття з робочої ділянки знімають спеціалізованим стрипером, після чого скло очищують від залишків покриття та інших забруднень.

Важливо, щоб після стрипера на волокні не залишалося подряпин або надломів. Пошкодження, яке виникло ще на етапі зачистки, може вплинути на подальше сколювання та призвести до непередбачуваного руйнування скла.

Після очищення не слід торкатися оголеної ділянки пальцями. Волокно потрібно одразу встановити у сколювач, дотримуючись правильної довжини та положення.

Діаметр захисного покриття 250…900 мкм

У технічній таблиці HPC-19C зазначений діаметр захисного покриття 250…900 мкм. Цей параметр важливий при підготовці волокна та його фіксації в робочій зоні сколювача.

Захищена частина волокна повинна розташовуватися стабільно, а очищена скляна ділянка — проходити до зони сколу без перекосу. Якщо волокно лежить нерівно або притиснуте неправильно, навіть справний ніж не гарантує повторюваного результату.

Підтримка FTTH-кабелю до 3 мм

HPC-19C підтримує FTTH-кабель до 3 мм, при цьому в характеристиках окремо зазначений кабель 3×2 мм. Це робить сколювач практичним для робіт з абонентськими оптичними лініями, де монтажник регулярно готує волокно безпосередньо на місці підключення клієнта.

FTTH-монтаж часто виконується в умовах обмеженого простору: у квартирній оптичній розетці, невеликому боксі, під’їзному кросі або абонентському терміналі. Компактні розміри HPC-19C та контейнер для уламків особливо зручні в таких ситуаціях.

Кут сколу 90° ±0.5°

Заявлений кут сколу HPC-19C становить 90° ±0.5°. Цей параметр характеризує геометрію торця, яку інструмент розрахований формувати при правильній експлуатації.

Для дугового зварювання важливо, щоб обидва волокна були правильно підготовлені. Значне відхилення геометрії одного торця може погіршувати умови для позиціонування та з’єднання. Тому стан ножа, чистота напрямних і правильне укладання волокна мають таке саме практичне значення, як і номінальна характеристика кута.

Якщо зварювальний апарат регулярно показує дефект сколу, не слід відразу змінювати налаштування дуги. Спочатку потрібно перевірити якість підготовки волокна та стан самого сколювача.

16 робочих позицій ножа

Ніж HPC-19C має 16 робочих позицій. Це дозволяє послідовно використовувати різні ділянки ріжучої кромки в процесі експлуатації. Коли поточна позиція зношується і після очищення сколювача результат залишається нестабільним, положення ножа можна змінити відповідно до процедури обслуговування.

Не варто переходити на нову позицію через один випадковий невдалий скол. Причиною може бути забруднення, пошкоджене стрипером волокно або неправильне укладання. Переведення ножа на наступне положення доцільне після послідовної перевірки інших факторів.

Ресурс леза до 48 000 сколів

Загальний ресурс леза HPC-19C заявлений на рівні до 48 000 сколів. У поєднанні з 16 позиціями ножа це робить інструмент придатним для регулярної професійної експлуатації, коли протягом дня необхідно готувати значну кількість волокон.

Ресурс «до 48 000 сколів» слід зберігати саме в такому формулюванні. Фактичний стан ножа залежить від правильності роботи, чистоти волокна, відсутності твердих забруднень та акуратного поводження з інструментом.

Сколювач не можна використовувати для різання мідного дроту, металевих силових елементів, кевлару або інших матеріалів. Ніж призначений для роботи з оптичним волокном.

Довжина сколу від 0,8 до 1,8 см

Довжина сколу HPC-19C становить від 0,8 до 1,8 см. Конкретне положення волокна потрібно вибирати відповідно до наступної технологічної операції: зварювання, встановлення в тримач або монтаж механічного з’єднувача.

Не слід довільно переносити вимоги від одного типу конектора або зварювального апарата на інший. Якщо виробник наступного компонента вказує конкретну довжину підготовленого волокна, саме ця вимога має бути основною в межах робочого діапазону сколювача.

Контейнер для уламків оптичного волокна

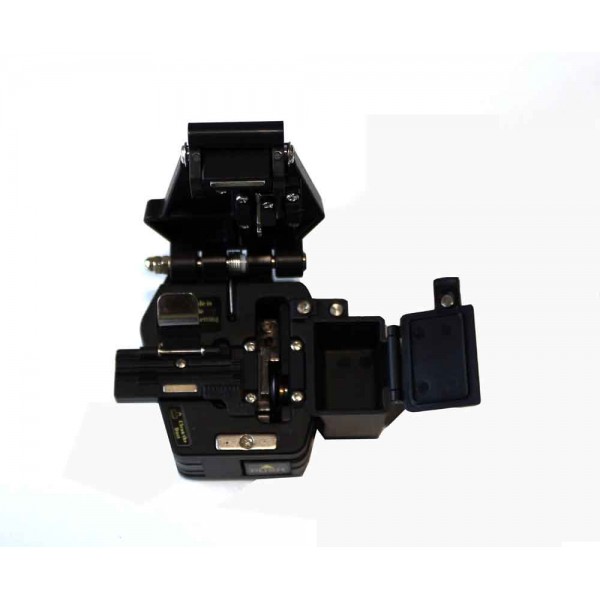

HPC-19C постачається з установленим контейнером для збору уламків волокна. При кожному сколі утворюється короткий фрагмент скла, який необхідно безпечно утилізувати.

Оптичні уламки дуже тонкі, практично непомітні на робочій поверхні та можуть легко потрапити в шкіру. Контейнер допомагає зменшити кількість вільних фрагментів на столі та спрощує роботу монтажника.

Контейнер потрібно своєчасно спорожняти. Не слід чекати його повного заповнення, оскільки велика кількість уламків у механізмі може ускладнювати нормальну роботу системи збору.

Безпечна утилізація уламків

Зібрані скляні фрагменти необхідно переносити в закриту ємність для відходів оптичного волокна. Не можна висипати їх на стіл, збирати пальцями або залишати у відкритому смітнику.

Після завершення роботи бажано оглянути робоче місце й переконатися, що уламки не залишилися на серветках, кейсі або одязі.

Компактні габарити 70×70×50 мм

Розміри HPC-19C становлять 70×70×50 мм. Компактний корпус зручний для монтажного комплекту, де поруч можуть знаходитися зварювальний апарат, стрипер, очищувачі, вимірювач оптичної потужності, VFL, захисні гільзи та інший інструмент.

Невеликі габарити також спрощують роботу в місцях, де немає повноцінного монтажного столу. Водночас для виконання точного сколу бажано використовувати стабільну поверхню та не тримати інструмент у нестійкому положенні.

Вага приблизно 0,230 кг

Вага сколювача в технічній таблиці зазначена як приблизно 0,230 кг. У текстовому описі сторінки це значення також подано як близько 230 г. Така маса дозволяє регулярно переносити інструмент у польовому наборі без істотного збільшення загальної ваги обладнання.

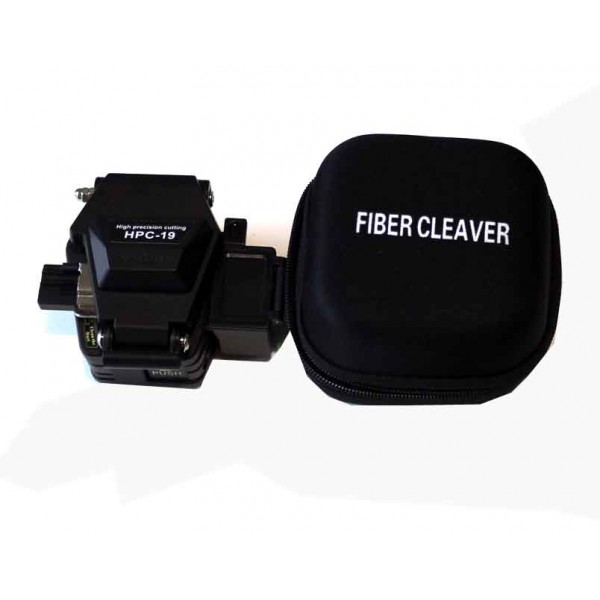

Захисний кейс у комплекті

До комплектації HPC-19C входить захисний кейс для зберігання та транспортування. Для прецизійного механічного інструмента це важливий елемент: падіння, удари та контакт із важкими металевими інструментами можуть вплинути на точність роботи.

Після завершення монтажу сколювач бажано очистити, перевірити контейнер і лише після цього прибрати в кейс. Не слід перевозити HPC-19C насипом разом із викрутками, ключами або плоскогубцями.

Комплект ключів для налаштування

У комплекті зазначений комплект ключів для налаштування. Вони використовуються при сервісних операціях відповідно до конструкції сколювача.

Регулювання потрібно виконувати тільки тоді, коли воно дійсно необхідне. Не варто змінювати положення механічних вузлів без причини, якщо інструмент стабільно формує якісний скол.

Підготовка волокна перед сколюванням

1. Підготуйте чисте та добре освітлене робоче місце.
2. Видаліть необхідну частину захисного покриття спеціальним стрипером.
3. Перевірте оголене волокно на відсутність видимих пошкоджень.
4. Очистіть скляну частину безворсовим матеріалом.
5. Не торкайтеся очищеного волокна пальцями.
6. Перевірте чистоту робочої зони HPC-19C.
7. Переконайтеся, що контейнер для уламків установлений та не переповнений.
8. Укладіть волокно в сколювач відповідно до потрібної довжини.
9. Перевірте, що волокно лежить рівно, без перекосу.
10. Виконайте скол штатним робочим рухом механізму.

Що робити після сколювання

Після формування торця волокно потрібно обережно вийняти зі сколювача. Не слід торкатися готового торця пальцями, серветкою або іншим предметом. Після якісного сколювання наступною операцією зазвичай є встановлення волокна у зварювальний апарат або механічний з’єднувач.

Якщо зварювальний апарат визначає скол як неприйнятний, підготовку потрібно повторити на новій ділянці волокна. Не варто намагатися механічно виправити вже сформований торець.

HPC-19C для зварювання оптичного волокна

При дуговому зварюванні два підготовлені торці встановлюються у зварювальний апарат. Система центрує волокна, оцінює їх положення та виконує з’єднання електричною дугою.

Сколювач HPC-19C працює на попередньому етапі цього процесу. Він не виконує самого зварювання, але від якості підготовленого торця залежить, наскільки коректно апарат зможе виконати подальшу операцію.

Для професійного результату потрібно контролювати весь ланцюжок: стан стрипера, чистоту волокна, роботу сколювача, чистоту V-подібних канавок і стан електродів зварювального апарата.

Застосування в мережах FTTH та FTTx

У картці HPC-19C прямо зазначене застосування в мережах FTTH та FTTx. Під час абонентського підключення монтажник може використовувати сколювач для підготовки волокна перед зварюванням із пігтейлом або встановленням іншого оптичного з’єднання.

Через компактність інструмент особливо зручний для абонентських робіт, де потрібно швидко виконати підготовку без великого стаціонарного робочого місця.

Використання у PON-мережах

HPC-19C може застосовуватися під час будівництва та обслуговування PON-мереж. Він не є вимірювальним PON-приладом, а виконує механічну підготовку волокна перед створенням з’єднання.

У пасивній оптичній мережі кожне зварювання та конектор впливають на загальний оптичний бюджет. Саме тому повторюваний якісний скол має практичне значення на етапі монтажу.

Монтаж магістральних волоконно-оптичних ліній

На магістральних і розподільчих ділянках монтажник може виконувати велику кількість зварювань у муфтах. За такого сценарію ресурс леза до 48 000 сколів і 16 робочих позицій є суттєвими характеристиками HPC-19C.

Перед великим обсягом робіт доцільно перевірити стан сколювача на контрольному волокні. Якщо результат нестабільний, потрібно очистити робочу зону, перевірити укладання та лише після цього оцінювати стан поточної позиції ножа.

Аварійно-відновлювальні роботи

Під час аварійного ремонту пошкодженої ВОЛЗ сколювач є одним із критично необхідних інструментів. Навіть за наявності справного зварювального апарата неможливо швидко відновити лінію без правильно підготовлених торців волокна.

HPC-19C з контейнером зручний для польових бригад: уламки збираються безпосередньо під час роботи, а компактний корпус легко переносити в комплектному кейсі.

Підготовка волокна для механічних з’єднувачів

У картці товару зазначене застосування HPC-19C не лише перед зварюванням, а й для підготовки волокна до механічних оптичних з’єднувачів. У такому сценарії особливо важливо дотримуватися довжини сколу, якої вимагає конкретний з’єднувач.

Робочий діапазон HPC-19C становить від 0,8 до 1,8 см. Конкретне значення потрібно встановлювати за інструкцією до механічного з’єднувача, а не вибирати довільно.

Регулярне очищення HPC-19C

Для стабільної роботи сколювача потрібно регулярно очищувати робочу поверхню. На напрямні можуть потрапляти залишки полімерного покриття, пил та інші дрібні забруднення. Вони здатні впливати на положення волокна відносно ножа.

Очищення потрібно виконувати акуратно, без застосування абразивних матеріалів або гострих металевих предметів у зоні леза. Сам ніж не слід торкатися пальцями або довільно заточувати.

Після очищення корисно виконати контрольний скол на правильно підготовленому волокні. Якщо результат стабільний, додаткове регулювання не потрібне.

Коли перевіряти позицію ножа

Ознаками, за яких варто перевірити стан поточної позиції ножа, можуть бути:

• зростання кількості повторних сколів;
• регулярні дефекти торця за правильно підготовленого волокна;
• нестабільне відділення волокна;
• відсутність покращення після очищення сколювача;
• часті повідомлення зварювального апарата про неприйнятну геометрію торця;
• помітне зношення робочої ділянки ножа.

Перед переходом на наступну з 16 позицій потрібно переконатися, що проблема не пов’язана зі стрипером, забрудненням або неправильним укладанням волокна.

Типові помилки під час роботи зі сколювачем

• сколювання волокна із залишками захисного покриття;
• робота з брудним або пошкодженим волокном;
• неправильне укладання у напрямну;
• перекіс волокна перед виконанням сколу;
• дотик до готового торця після сколювання;
• спроба повторно протерти готовий торець;
• робота з переповненим контейнером для уламків;
• використання ножа для металевого дроту або інших матеріалів;
• безпідставне регулювання механізму;
• самостійне абразивне заточування леза;
• транспортування без захисного кейса;
• ігнорування регулярного очищення робочої поверхні.

Як відрізнити зношення ножа від інших проблем

Поганий скол не завжди означає, що лезо вичерпало ресурс. Стрипер може пошкодити скляну поверхню ще до встановлення волокна в HPC-19C. Забруднення напрямної може змінити його положення, а неправильна довжина зачистки — ускладнити фіксацію.

Тому правильна діагностика починається з нового чистого волокна. Слід повторно виконати зачистку, очистити робочу ділянку, перевірити сколювач і зробити декілька контрольних операцій. Якщо одна й та сама проблема стабільно повторюється, лише тоді переходять до перевірки позиції ножа та механічного регулювання.

Безпека під час роботи з оптичним волокном

Після сколювання утворюються дуже дрібні скляні уламки. Вони можуть проникати в шкіру та практично непомітні на поверхні. Саме тому встановлений контейнер HPC-19C є важливою частиною конструкції.

Не можна збирати уламки пальцями, залишати їх на одязі або змітати долонею. Після завершення роботи контейнер потрібно спорожнити у закриту спеціальну ємність.

Також слід пам’ятати про лазерну безпеку: якщо невідомо, чи активне тестоване волокно, не можна дивитися безпосередньо в його торець. Телекомунікаційне випромінювання може бути невидимим для ока.

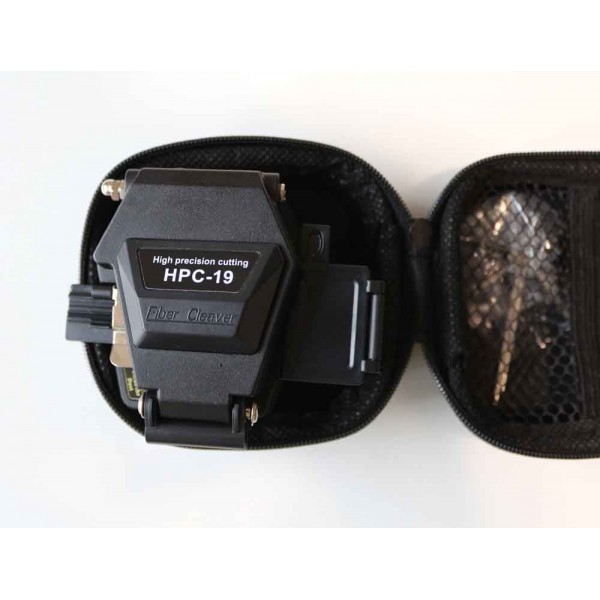

Зберігання та транспортування HPC-19C

Після роботи сколювач бажано очистити, перевірити контейнер для уламків та помістити у комплектний захисний кейс. Інструмент не слід залишати відкритим у запиленій сумці або перевозити разом із важкими металевими предметами.

Особливо важливо захищати механічний вузол від падінь. Навіть якщо після удару корпус не має очевидних пошкоджень, зміщення внутрішніх компонентів може вплинути на повторюваність сколу.

Для кого призначений HPC-19C

• монтажників волоконно-оптичних ліній;
• майстрів FTTH-підключень;
• інженерів інтернет-провайдерів;
• операторів зв’язку;
• зварювальників оптичного волокна;
• сервісних спеціалістів;
• аварійно-відновлювальних бригад ВОЛЗ;
• монтажних компаній;
• підприємств із власною оптичною інфраструктурою;
• навчальних центрів і лабораторій.

Сфери застосування HPC-19C

• підготовка волокна перед зварюванням;
• підготовка до механічного оптичного з’єднання;
• монтаж FTTH та FTTx;
• будівництво PON-мереж;
• монтаж магістральних ВОЛЗ;
• робота в оптичних муфтах;
• монтаж кросів і розподільчих боксів;
• підключення абонентського оптичного кабелю;
• ремонт пошкоджених волоконно-оптичних ліній;
• аварійно-відновлювальні роботи.

Поширені запитання про HPC-19C

Для якого волокна призначений HPC-19C?

У технічній таблиці вказано стандартне 125 мкм або FTTN.

Який діаметр захисного покриття підтримується?

250…900 мкм.

Чи підходить HPC-19C для FTTH-кабелю?

Так. У характеристиках зазначена підтримка FTTH-кабелю до 3 мм, у тому числі кабелю 3×2 мм.

Який кут сколу?

90° ±0.5°.

Скільки позицій має ніж?

16 робочих позицій.

Який ресурс леза?

До 48 000 сколів.

Яка довжина сколу?

Від 0,8 до 1,8 см.

Які габарити HPC-19C?

70×70×50 мм.

Яка вага сколювача?

Приблизно 0,230 кг.

Чи є контейнер для уламків?

Так. Контейнер для уламків волокна встановлений на сколювачі та входить до комплектації.

Чи є кейс?

Так. У комплект входить захисний кейс для зберігання та транспортування.

Чи є ключі для налаштування?

Так. У комплектації зазначений комплект ключів для налаштування.

Чи можна використовувати HPC-19C перед механічним з’єднанням?

Так. У картці товару прямо зазначена підготовка волокна як до зварювання, так і для механічних оптичних з’єднувачів.

Що робити, якщо скол став нестабільним?

Спочатку потрібно перевірити чистоту робочої поверхні, якість зачистки, правильність укладання волокна та стан поточної позиції ножа. Лише після виключення інших причин доцільно виконувати регулювання або переходити на наступну позицію леза.

Чому варто купити HPC-19C з контейнером

HPC-19C поєднує характеристики, які важливі при щоденному монтажі оптоволокна: кут сколу 90° ±0.5°, 16 позицій ножа, ресурс до 48 000 сколів, підтримку волокна 125 мкм та FTTH-кабелю до 3 мм. Довжина сколу від 0,8 до 1,8 см дозволяє використовувати інструмент у різних монтажних сценаріях.

Контейнер для уламків робить роботу більш організованою, а захисний кейс спрощує транспортування прецизійного інструмента. Компактні габарити 70×70×50 мм і вага приблизно 0,230 кг підходять для постійного виїзного комплекту спеціаліста ВОЛЗ.

Для компаній, які регулярно виконують FTTH-підключення, монтаж муфт або аварійний ремонт оптичних кабелів, великий ресурс ножа та можливість послідовно використовувати 16 його позицій є практично важливими перевагами.

Купити сколювач оптичних волокон HPC-19C в Україні

Купити HPC-19C з контейнером доцільно монтажникам, інтернет-провайдерам, операторам зв’язку, сервісним центрам і підприємствам, яким потрібен професійний сколювач для регулярної підготовки оптичного волокна.

Перед замовленням варто звірити основні параметри: стандартне волокно 125 мкм, діаметр захисного покриття 250…900 мкм, FTTH-кабель до 3 мм (кабель 3×2 мм), кут сколу 90° ±0.5°, 16 позицій ножа, ресурс до 48 000 сколів і довжину сколу від 0,8 до 1,8 см.

Сколювач оптичних волокон HPC-19C з контейнером — практичний професійний інструмент для FTTH, FTTx, PON та інших волоконно-оптичних мереж, який допомагає стандартизувати підготовку волокна перед зварюванням або механічним з’єднанням і підтримувати організоване робоче місце під час щоденного монтажу ВОЛЗ.
